4.

COLLEGAMENTI ELETTRICI

I
I collegamenti elettrici e l'avviamento sono illustrati nel manuale
di installazione del quadro elettronico.
Effettuare il passagio cavi 230 V~ (alimentazione, lampeggiante,
eventuale luce di cortesia esterna) a destra del quadro elettro-
nico, vista lato automazione.
Effettuare il passagio cavi 24 V= (sicurezze, comandi, eventuale
antenna esterna) a sinistra del quadro elettronico, vista lato
automazione.

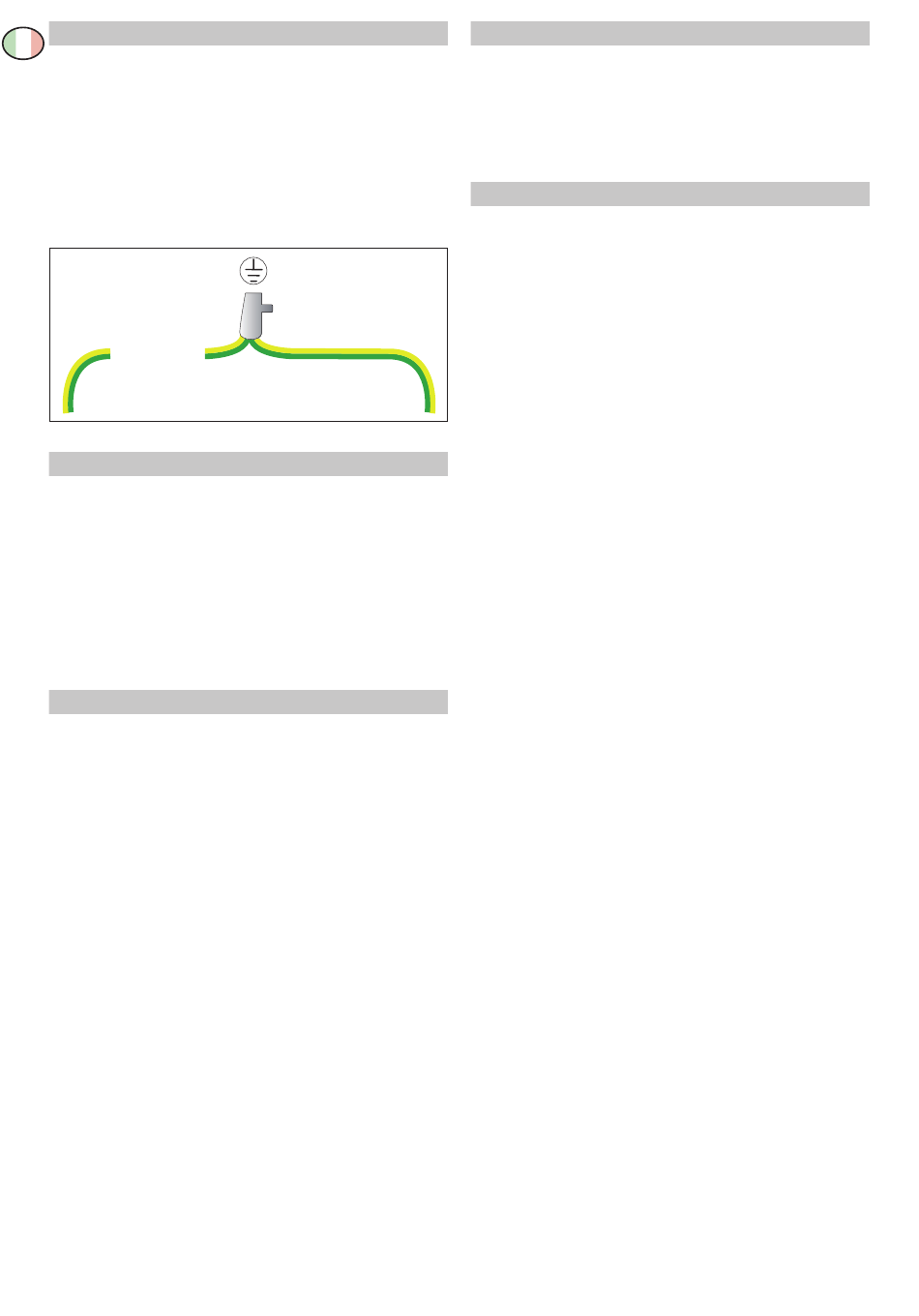

ATTENZIONE: Collegare il cavo di terra giallo-verde all'apposito
morsetto già collegato al motore come indicato in figura.
yellow-green
5. INSTALLAZIONE FOTOCELLULE (fig. 4)
E' possibile installare delle fotocellule aggiuntive internamente
al motoriduttore, per la protezione sia del movimento di chiusura
che di apertura.
Montare un ricevitore (RX) o un trasmettitore (TX) sulla staffetta
[U] in dotazione.
L'installazione delle fotocellule deve rispettare le prescrizioni
delle norme EN12453 e EN12445.
Attenzione: il ricevitore (RX) e il trasmettitore (TX) della fotocellu-
la possono essere installati anche ad altezze diverse (differenza
massima 300 mm).
6. INSTALLAZIONE LUXK7 (fig. 5)
E' possibile installare la luce di cortesia internamente al motori-
duttore. Eseguire le operazioni indicate in figura per il montaggio
e i collegamenti.
ATTENZIONE: Collegare il cavo di terra giallo-verde all'apposito
morsetto già collegato al motore come indicato in figura.
La luce di cortesia può essere attivata e disattivata usando
un radiocomando GOL4 e memorizzando il canale CH3 (vedi
istruzioni del quadro elettronico).
Tutti i diritti sono riservati
I dati riportati sono stati redatti e controllati con la massima cura. Tuttavia non possiamo assumerci alcuna responsabilità per
eventuali errori, omissioni o approssimazioni dovute ad esigenze tecniche o grafiche.
CROSS5-7-8 - IP1747
7. INSTALLAZIONE BATK7 (solo CROSS5EH-7EH)
Installando il kit batterie BATK7, il cancello prosegue il suo fun-
zionamento anche in mancanza di alimentazione di rete.
N.B. : in presenza di rete le batterie vengono mantenute cariche
mediante il circuito di controllo.
Inserire le batterie all'interno del motoriduttore e fissarle con le
apposite staffe di sostegno (vedi istruzioni BATK7).
8. PIANO DI MANUTENZIONE (ogni 6 mesi)
Togliere l'alimentazione e sbloccare il motoriduttore (vedi ope-
razione di SBLOCCO/BLOCCO):
- Controllare visivamente che il cancello, le staffe di fissaggio
e la struttura esistente, abbiano la necessaria robustezza
meccanica e siano in buone condizioni.
- Controllare l'allineamento cancello-motoriduttore e la
distanza (2-3 mm) tra gola del pignone e cresta della
cremagliera.
- Pulire le guide di scorrimento delle ruote, la cremagliera
e il pignone del motoriduttore e lubrificare leggeremente
la cremagliera e il pignone del motoriduttore. Verificare
manualmente che lo scorrimento del cancello sia regolare
e privo di attriti.
- Verificare il valore della capacità del condensatore.
Ridare l'alimentazione e bloccare il motoriduttore (vedi opera-
zione di SBLOCCO/BLOCCO):
- Controllare il funzionamento dei finecorsa (il cancello deve
fermarsi ~20 mm prima delle battute).
- Verificare le regolazioni di forza.
- Controllare il corretto funzionamento di tutte le funzioni di
comando e sicurezza.
ATTENZIONE: Per le parti di ricambio fare riferimento al listino
ricambi.
