Predisponer una plataforma de cemento emplazando las
E
grapas de anclaje y la placa de base, que deberá estar
nivelada y limpia, respetando las medidas indicadas en
la figura.
Nota: si la plataforma en cemento ya está presente, es
posible utilizar la base regulable SUPCS.
Atención: el motorreductor debe ser oportunamente ele-
vado del terreno para evitar inundaciones.
SUPCS
(*) CROSSCRI
(*) CROSSCRN2
(**) CROSS7EHTC
CROSS7E
CROSS7EH
CROSS8E
X+5 (*)
60 (**)
CROSS5E
CROSS5EH
X+20 (*)
80(**)
CROSS5-7-8 - IP1747
356
406
X = 40
X = 40
OPENING
Ø55
240
(*) min 40
(**) min 100
290
OPENING
Ø50
240
(*) min 50
270

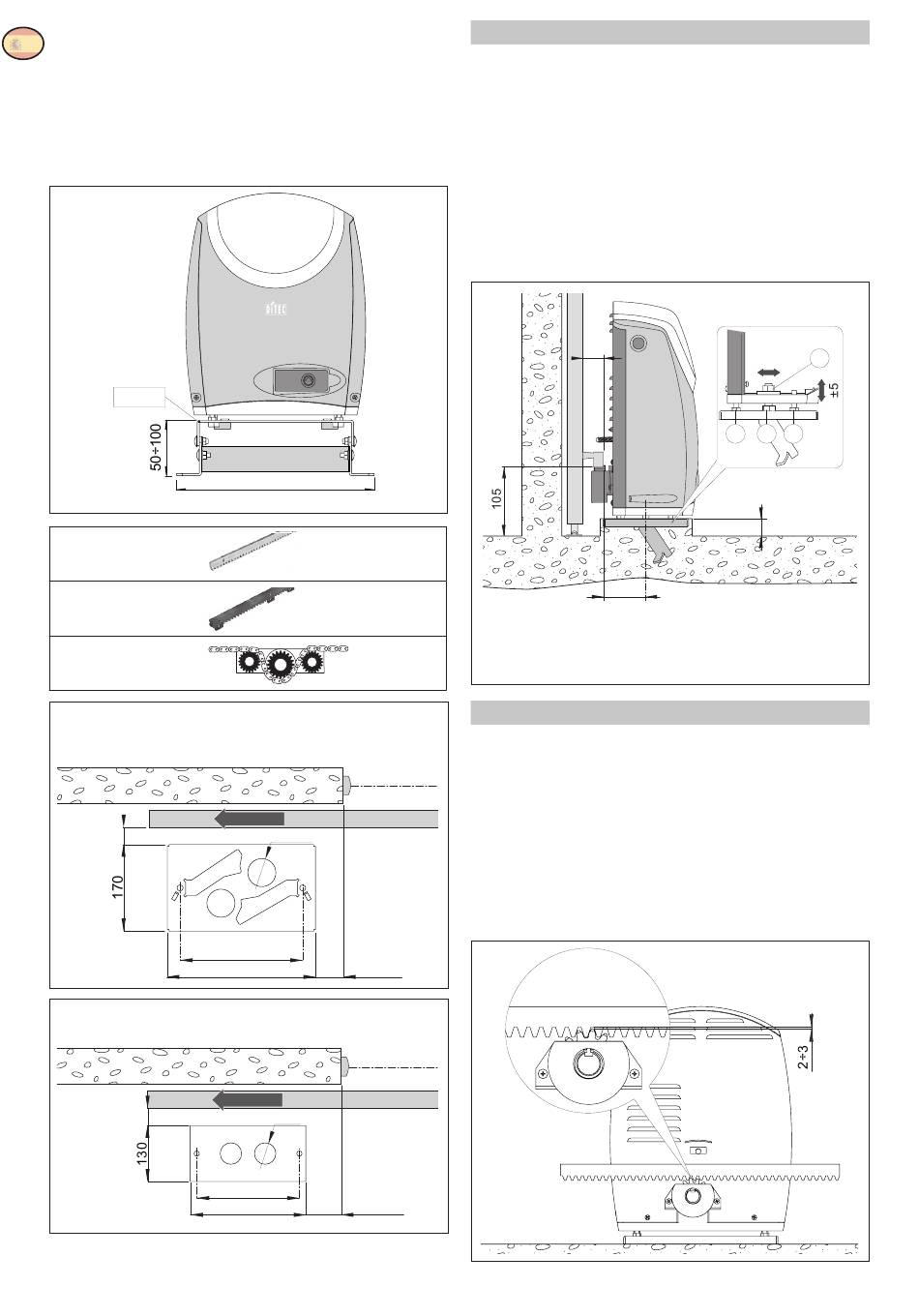

3.3 Instalación del motorreductor
-
Desbloquear el motorreductor y quitar la llave. Desenro-
scar los tres tornillos frontales y quitar el cárter.
-
Proceder a la colocación del motorreductor en la placa de
base.
-
Regulaciones del motorreductor
Horizontalmente, deslizando el motorreductor en las ra-
nuras de los estribos de anclaje.
Verticalmente, con los cuatro tornillos de nivelación [A].
Nota: en la regulación vertical mantener el motorreductor
ligeramente elevado respecto de la placa de base para
permitir la fijación de la cremallera y eventuales regula-
ciones posteriores.
X
CROSS7E
CROSS7EH
CROSS8E
CROSS5E
CROSS5EH
3.4 Instalación de la cremallera
-
Desbloquear el motorreductor y colocar en posición de
apertura la cancela. Apoyar la cremallera en el piñón [14]
y deslizando la cancela manualmente, fijarla en toda su
longitud.
-
Al finalizar la fijación, regular verticalmente el motorre-
ductor de modo que se tenga un juego de aprox. 2-3 mm
entre piñón y cremallera con los tornillos [A].
-
Bloquear definitivamente el motorreductor con las tuercas [F].
-
Lubricar ligeramente la cremallera y el piñón después del
montaje. Controlar manualmente que el deslizamiento de
la cancela sea regular y no presente roces.
30
F
+14/-25
A
P
A
50
= 90
= 85
