2.4.3

Principe de fonctionnement - cycle frigorifique

Pos Description
1 Compresseur
3 Soupape de détente
5 Ventilateur du condenseur (externe)
Commande électronique avec capteur de
7
température
Les climatiseurs comptent différents composants, voir la figure du cycle frigorifique.
 Le compresseur (1) comprime le fluide frigorigène à haute pression. La température augmente.
 Dans le condenseur (2), cette chaleur est transmise à l'air environnant. Le fluide frigorigène se condense.
 Le ventilateur du condenseur (5) aspire l'air de la pièce par le condenseur (2) et le restitue dans
l'environnement.
 Lorsque le fluide frigorigène passe par la soupape de détente (3), il subit une baisse de pression.
 Dans l'évaporateur (4), le fluide frigorigène absorbe la chaleur provenant de l'air intérieur de l'armoire et
s'évapore. L'air intérieur de l'armoire est refroidi et déshumidifié.
 Le ventilateur de l'évaporateur (6) aspire l'air interne de l'armoire au moyen de l'évaporateur (4) et le restitue
refroidi vers l'armoire de distribution.
 Les climatiseurs sont commandés via un capteur de température (7). Celui-ci mesure l'air intérieur de l'armoire
de distribution.
Par défaut, l'appareil est livré avec les paramétrages suivants :
•
Valeur de consigne de la température de l'armoire de distribution : 35 °C
•
Valeur maximale de la température de l'armoire de distribution : 50 °C
•
La valeur minimale de la température de l'armoire de distribution s'élève à 15°C.
•
Unité de la température de l'armoire de distribution °C
Instruction d'utilisation du contrôleur haute qualité de série X (XC)DTS et DTI 6X2E 086100069a © Pfannenberg GmbH
5
3
2
1

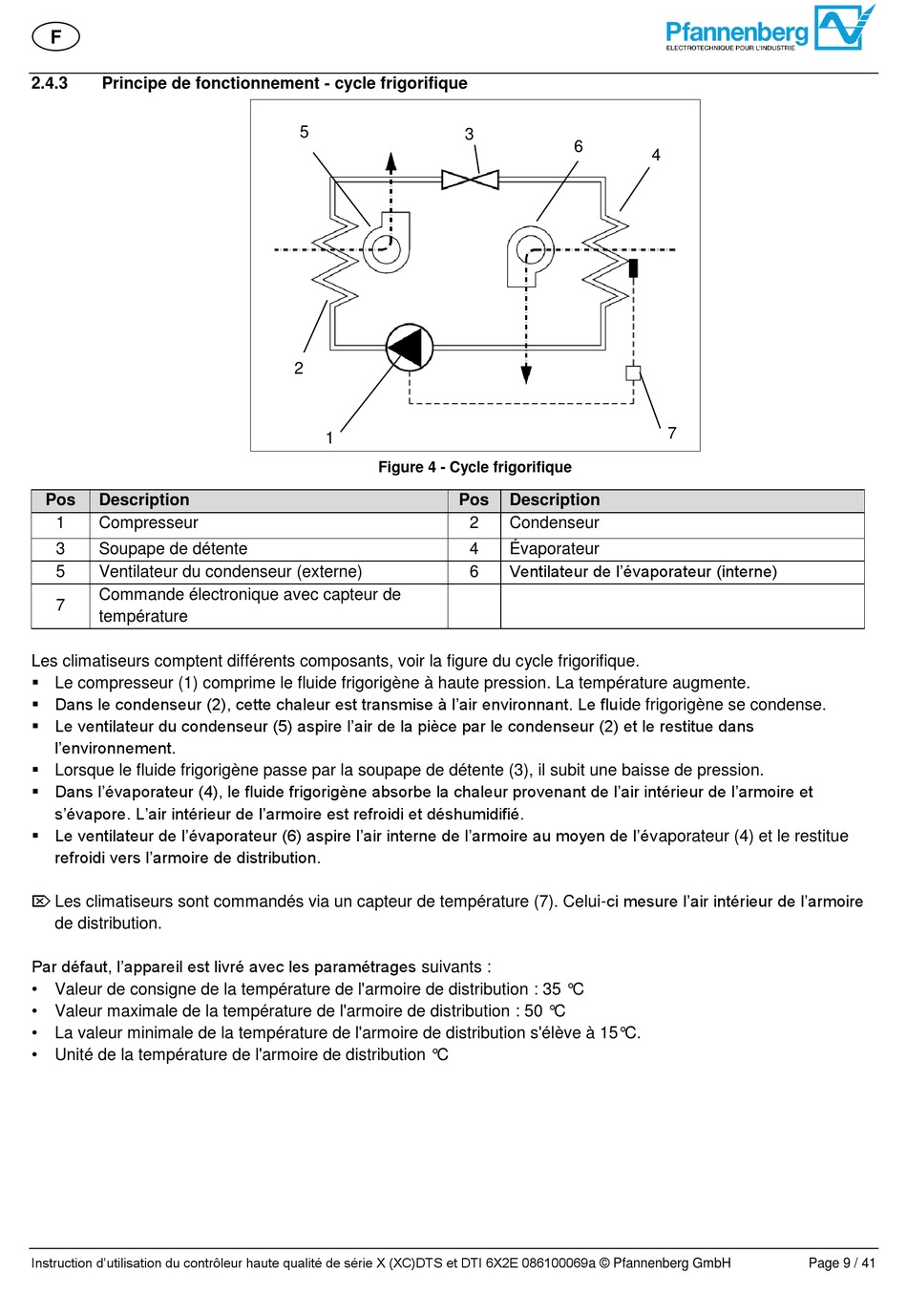

Figure 4 - Cycle frigorifique
Pos
6
Description
2 Condenseur
4 Évaporateur
Ventilateur de l'évaporateur (interne)
6
4
7
Page 9 / 41
