F

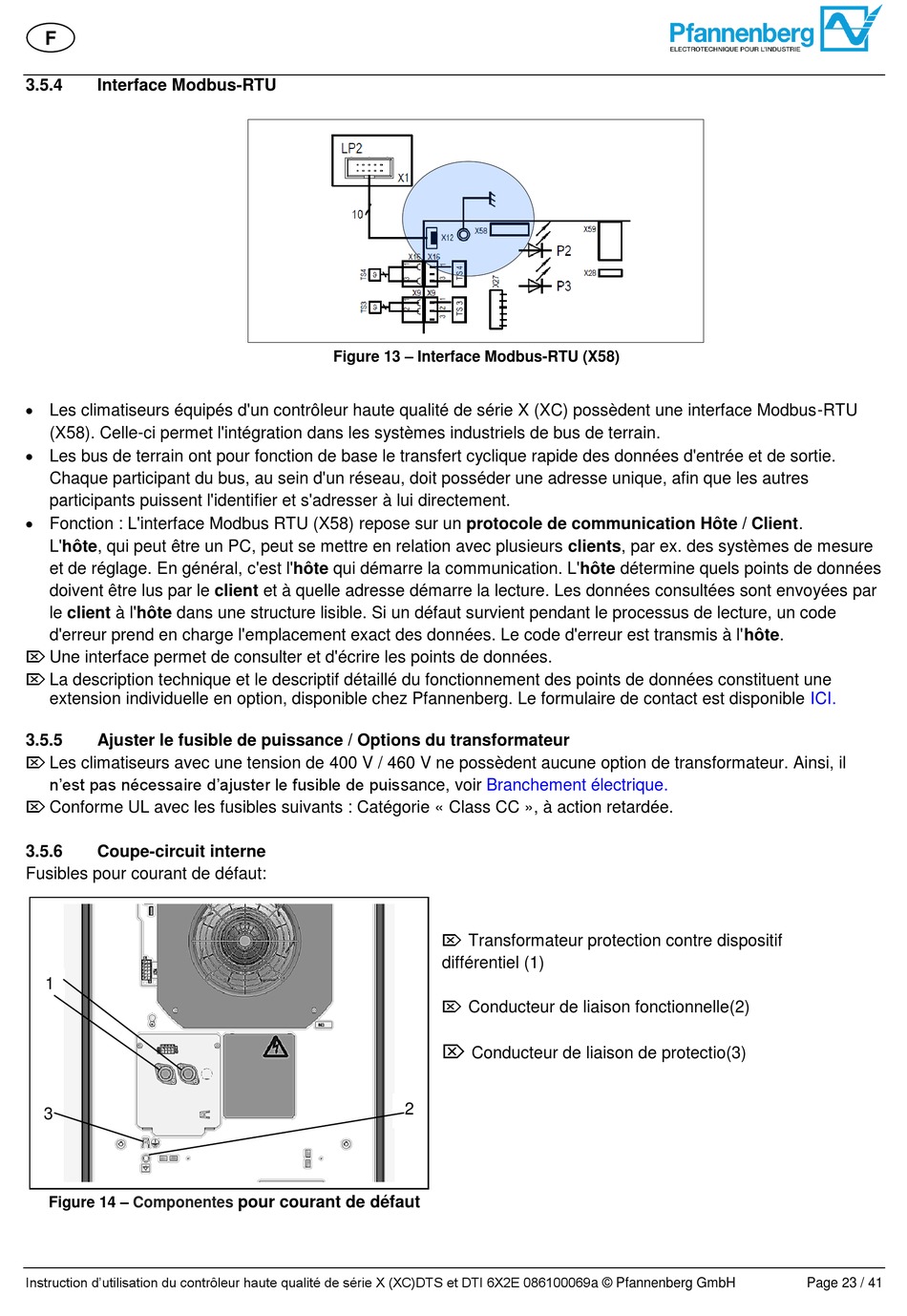

3.5.4 Interface Modbus-RTU
 Les climatiseurs équipés d'un contrôleur haute qualité de série X (XC) possèdent une interface Modbus-RTU
(X58). Celle-ci permet l'intégration dans les systèmes industriels de bus de terrain.
 Les bus de terrain ont pour fonction de base le transfert cyclique rapide des données d'entrée et de sortie.
Chaque participant du bus, au sein d'un réseau, doit posséder une adresse unique, afin que les autres
participants puissent l'identifier et s'adresser à lui directement.
 Fonction : L'interface Modbus RTU (X58) repose sur un protocole de communication Hôte / Client.
L'hôte, qui peut être un PC, peut se mettre en relation avec plusieurs clients, par ex. des systèmes de mesure
et de réglage. En général, c'est l'hôte qui démarre la communication. L'hôte détermine quels points de données
doivent être lus par le client et à quelle adresse démarre la lecture. Les données consultées sont envoyées par
le client à l'hôte dans une structure lisible. Si un défaut survient pendant le processus de lecture, un code
d'erreur prend en charge l'emplacement exact des données. Le code d'erreur est transmis à l'hôte.
 Une interface permet de consulter et d'écrire les points de données.
 La description technique et le descriptif détaillé du fonctionnement des points de données constituent une
extension individuelle en option, disponible chez Pfannenberg. Le formulaire de contact est disponible
3.5.5 Ajuster le fusible de puissance / Options du transformateur
 Les climatiseurs avec une tension de 400 V / 460 V ne possèdent aucune option de transformateur. Ainsi, il
n'est pas nécessaire d'ajuster le fusible de puissance, voir
 Conforme UL avec les fusibles suivants : Catégorie « Class CC », à action retardée.
3.5.6 Coupe-circuit interne
Fusibles pour courant de défaut:
1
3
Figure 14 –
Componentes
Instruction d'utilisation du contrôleur haute qualité de série X (XC)DTS et DTI 6X2E 086100069a © Pfannenberg GmbH
Figure 13 – Interface Modbus-RTU (X58)
2
pour courant de défaut
Branchement électrique.
 Transformateur protection contre dispositif
différentiel (1)
 Conducteur de liaison fonctionnelle(2)

Conducteur de liaison de protectio(3)
ICI.
