Pfannenberg DTI Serie Betriebsanleitung Seite 7

D

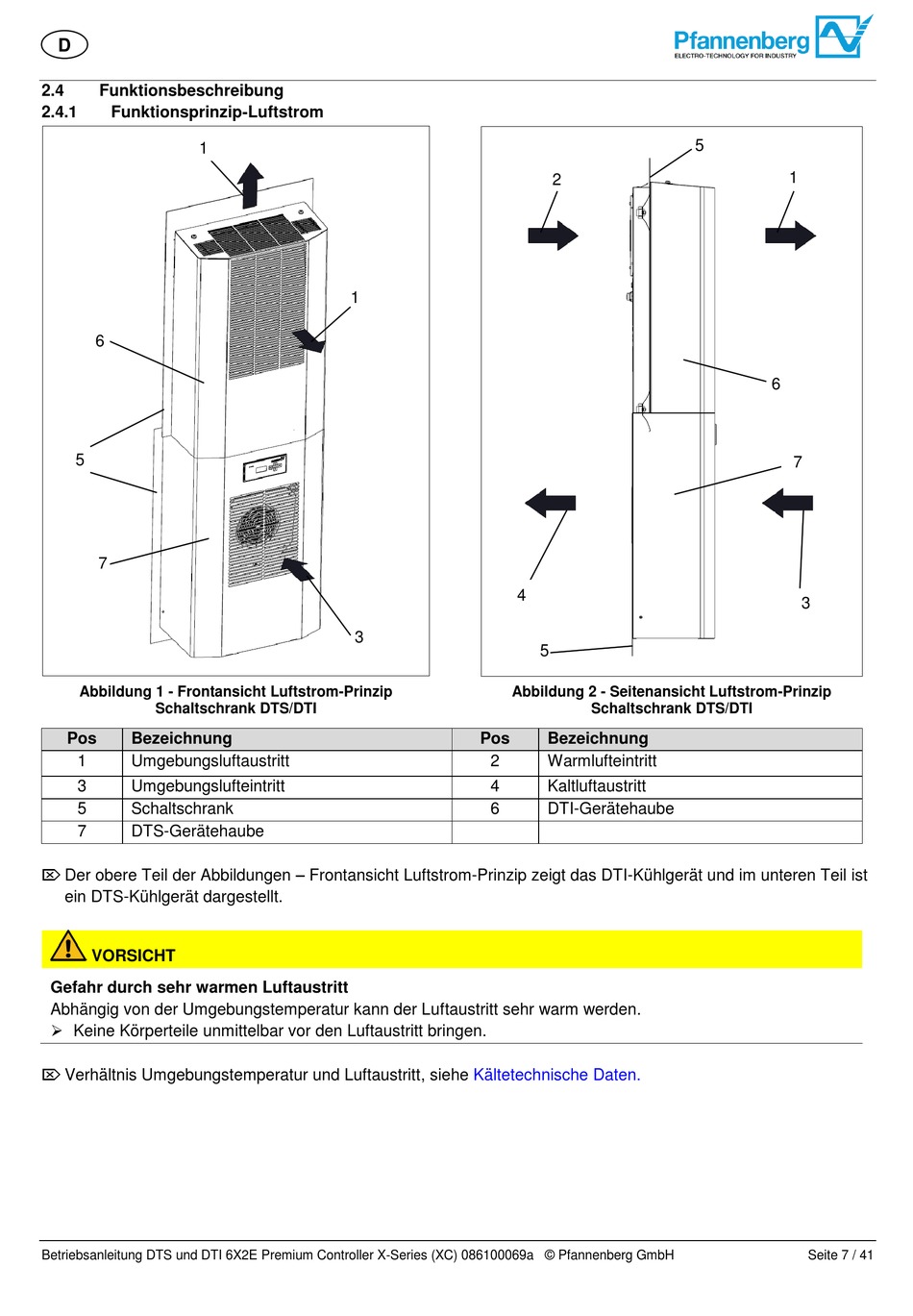

2.4 Funktionsbeschreibung
2.4.1 Funktionsprinzip-Luftstrom
1
6
5
7
Abbildung 1 - Frontansicht Luftstrom-Prinzip
Schaltschrank DTS/DTI
Pos Bezeichnung
1 Umgebungsluftaustritt
3 Umgebungslufteintritt
5 Schaltschrank
7 DTS-Gerätehaube
 Der obere Teil der Abbildungen – Frontansicht Luftstrom-Prinzip zeigt das DTI-Kühlgerät und im unteren Teil ist
ein DTS-Kühlgerät dargestellt.
VORSICHT
Gefahr durch sehr warmen Luftaustritt
Abhängig von der Umgebungstemperatur kann der Luftaustritt sehr warm werden.
 Keine Körperteile unmittelbar vor den Luftaustritt bringen.
 Verhältnis Umgebungstemperatur und Luftaustritt, siehe
Betriebsanleitung DTS und DTI 6X2E Premium Controller X-Series (XC) 086100069a © Pfannenberg GmbH
1
4
3
Abbildung 2 - Seitenansicht Luftstrom-Prinzip
Pos
2
4
6
Kältetechnische Daten.
5
2
5
Schaltschrank DTS/DTI
Bezeichnung
Warmlufteintritt
Kaltluftaustritt
DTI-Gerätehaube
1
6
7
7
3
Seite 7 / 41
