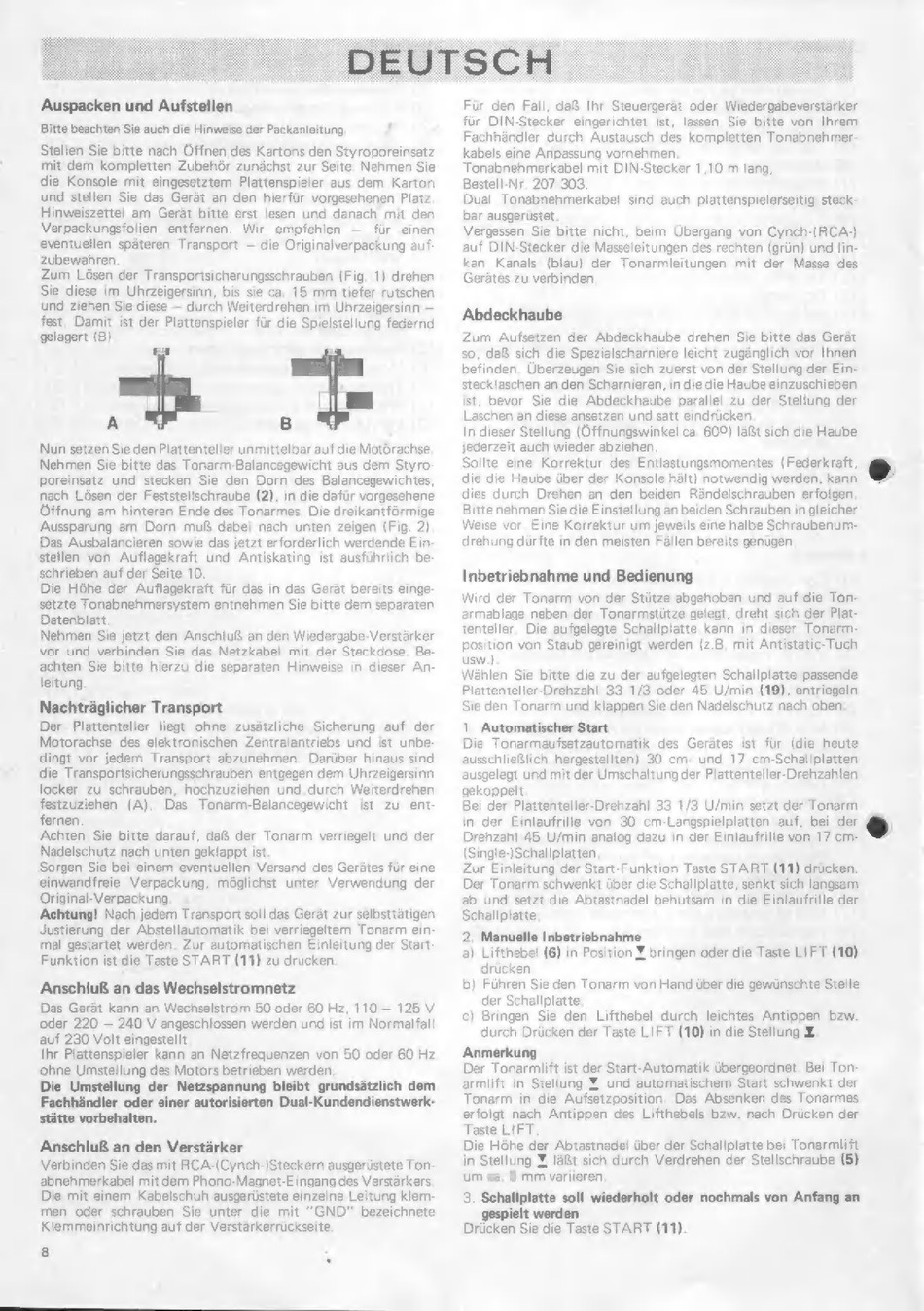

Auspacken und Aufstellen
Bitte beachten Sie auch die Hinweise der Packanleitung
Stellen Sie bitte nach Öffnen des Kartons den Styroporeinsatz
mit dem kompletten Zubehör zunächst zur Seite. Nehmen Sie
die Konsole
mit eingesetztem
Plattenspieler aus dem
Karton
und stellen Sie das Gerät an den hierfür vorgesehenen Platz
Hinweiszettel am Gerät bitte erst lesen und danach mit den
Verpackungsfolien
entfernen.
Wir
empfehlen
—
für einen
eventuellen späteren Transport — die Originalverpackung auf-
zubewahren.
Zum Lösen der Transportsicherungsschrauben (Fig. 1) drehen
Sie diese im Uhrzeigersinn, bis sie ca.
15 mm
tiefer rutschen
und ziehen Sie diese — durch Weiterdrehen im Uhrzeigersinn —
fest. Damit ist der Plattenspieler für die Spielstellung federnd
gelagert (B)
A
B
Nun setzen Sie den Plattenteller unmittelbar auf die Motörachse.
Nehmen Sie bitte das Tonarm-Balancegewicht aus dem Styro-
poreinsatz und stecken Sie den Dorn des Balancegewichtes,
nach Lösen der Feststellschraube (2), in die dafür vorgesehene
Öffnung am hinteren Ende des Tonarmes. Die dreikantförmige
Aussparung
am Dorn
muß dabei nach unten
zeigen (Fig. 2)
Das Ausbalancieren sowie das jetzt erforderlich werdende Ein-
stellen von Auflagekraft und Antiskating ist ausführlich be-
schrieben auf der Seite 10.
Die Höhe der Auflagekraft für das in das Gerät bereits einge-
setzte Tonabnehmersystem entnehmen Sie bitte dem separaten
Datenblatt.
Nehmen Sie jetzt den Anschluß an den Wiedergabe-Verstärker
vor und verbinden Sie das Netzkabel mit der Steckdose.
Be-
achten Sie bitte hierzu die separaten
Hinweise
in dieser An-
leitung.
Nachträglicher Transport
Der-
Plattenteller
liegt ohne
zusätzliche
Sicherung
auf der
Motorachse des elektronischen Zentralantriebs und ist unbe-
dingt vor jedem Transport abzunehmen.
Darüber hinaus sind
die Transportsicherungsschrauben entgegen dem Uhrzeigersinn
locker zu schrauben, hochzuziehen und.durch Weiterdrehen
festzuziehen
(A).
Das
Tonarm-Balancegewicht
ist zu
ent-
fernen.
Achten
Sie bitte darauf, daß der Tonarm
verriegelt und der
Nadelschutz nach unten geklappt ist
‚Sorgen Sie bei einem eventuellen Versand des Gerätes für eine
einwandfreie
Verpackung,
möglichst unter Verwendung der
Original-Verpackung.
Achtung! Nach jedem Transport soll das Gerät zur selbsttätigen
Justierung der Abstellautomatik bei verriegeltem Tonarm ein-
mal gestartet werden.
Zur automatischen Einleitung der Start-
Funktion ist die Taste START (11) zu drücken
Anschluß an das Wechselstromnetz
Das Gerät kann an Wechselstrom 50 oder 60 Hz, 110 — 125 V
oder 220 — 240 V angeschlossen werden und ist im Normalfall
auf 230 Volt eingestellt.
Ihr Plattenspieler kann an Netzfrequenzen von 50 oder 60 Hz
ohne Umstellung des Motors betrieben werden.
Die Umstellung der Netzspannung bleibt grundsätzlich dem
Fachhändler oder einer autorisierten Dual-Kundendienstwerk-
stätte vorbehalten.
Anschluß an den Verstärker
Verbinden Sie das mit RCA-(Cynch-)Steckern ausgerüstete Ton-
abnehmerkabel mit dem Phono-Magnet-Eingang des Verstärkers.
Die mit einem Kabelschuh ausgerüstete einzelne Leitung klem-
men
oder schrauben Sie unter die mit "GND"
bezeichnete
Klemmeinrichtung auf der Verstärkerrückseite.
8
Für den Fall, daß Ihr Steuergerät oder Wiedergabeverstärker
für DIN-Stecker
eingerichtet
ist, lassen
Sie bitte von
Ihrem
Fachhändler durch Austausch des kompletten Tonabnehmer-
kabels eine Anpassung vornehmen
Tonabnehmerkabel mit DIN-Stecker 1,10 m lang,
Bestell-Nr. 207 303.
Dual
Tonabnehmerkabel
sind auch plattenspielerseitig steck-
bar ausgerüstet.
Vergessen Sie bitte nicht, beim Übergang von Cynch-(RCA-)
auf DIN-Stecker die Masseleitungen des rechten (grün) und lin-
kan
Kanals
(blau) der Tonarmleitungen
mit der Masse des
Gerätes zu verbinden
Abdeckhaube
Zum Aufsetzen der Abdeckhaube drehen Sie bitte das Gerät
so, daß sich die Spezialscharniere leicht zugänglich vor Ihnen
befinden.
Überzeugen Sie sich zuerst von der Stellung der Ein-
stecklaschen an den Scharnieren, in die die Haube einzuschieben
ist, bevor
Sie die Abdeckhaube
parallel zu der Stellung der
Laschen an diese ansetzen und satt eindrücken.
In dieser Stellung (Öffnungswinkel ca. 609) läßt sich die Haube
jederzeit auch wieder abziehen
Sollte eine
Korrektur des Entlastungsmomentes
(Federkraft,
die die Haube über der Konsole hält) notwendig werden, kann
dies durch Drehen an den beiden Rändelschrauben erfolgen
Bitte nehmen Sie die Einstellung an beiden Schrauben in gleicher
Weise vor. Eine Korrektur um jeweils eine halbe Schraubenum-
drehung dürfte in den meisten
Fällen bereits genügen
Inbetriebnahme und Bedienung
Wird der Tonarm von der Stütze abgehoben und auf die Ton-
armablage neben der Tonarmstütze gelegt, dreht sich der Plat-
tenteller.
Die aufgelegte Schallplatte kann in dieser Tonarm-
position von Staub gereinigt werden (z.B. mit Antistatic-Tuch
usw.)
Wählen
Sie bitte die zu der aufgelegten Schallplatte passende
Plattenteller-Drehzahl 33 1/3 oder 45 U/min (19), entriegeln
Sie den Tonarm und klappen Sie den Nadelschutz nach oben.
1. Automatischer Start
Die Tonarmaufsetzautomatik
des Gerätes ist für (die heute
ausschließlich
hergestellten) 30 cm-
und
17 cm-Schallplatten
ausgelegt und mit der Umschaltung der Plattenteller-Drehzahlen
gekoppelt
Bei der Plattenteller-Drehzahl 33 1/3 U/min setzt der Tonarm
in der Einlaufrille von
30 cm-Langspielplatten
auf, bei der
Drehzahl 45 U/min analog dazu in der Einlaufrille von 17 cm-
(Single-)Schallplatten
Zur Einleitung der Start-Funktion Taste START (11) drücken,
Der Tonarm schwenkt über die Schallplatte, senkt sich langsam
ab und setzt die Abtastnadel behutsam in die Einlaufrille der
Schallplatte
2. Manuelle Inbetriebnahme
a) Lifthebel (6) in Position Y bringen oder die Taste LIFT (10)
drücken
b) Führen Sie den Tonarm von Hand über die gewünschte Stelle
der Schallplatte
c) Bringen
Sie den
Lifthebel
durch
leichtes Antippen
bzw.
durch Drücken der Taste LIFT (10) in die Stellung Z.
Anmerkung
Der Tonarmlift ist der Start-Automatik übergeordnet. Bei Ton-
armlift in Stellung X und automatischem Start schwenkt der
Tonarm in die Aufsetzposition.
Das Absenken des Tonarmes
erfolgt nach Antippen des Lifthebels bzw. nach Drücken der
Taste LIFT.
Die Höhe der Abtastnadel über der Schallplatte bei Tonarmlift
in Stellung Y läßt sich durch Verdrehen der Stellschraube (5)
um ca, 5 mm variieren.
3. Schallplatte soll wiederholt oder nochmals von Anfang an
gespielt werden
Drücken Sie die Taste START (11)
