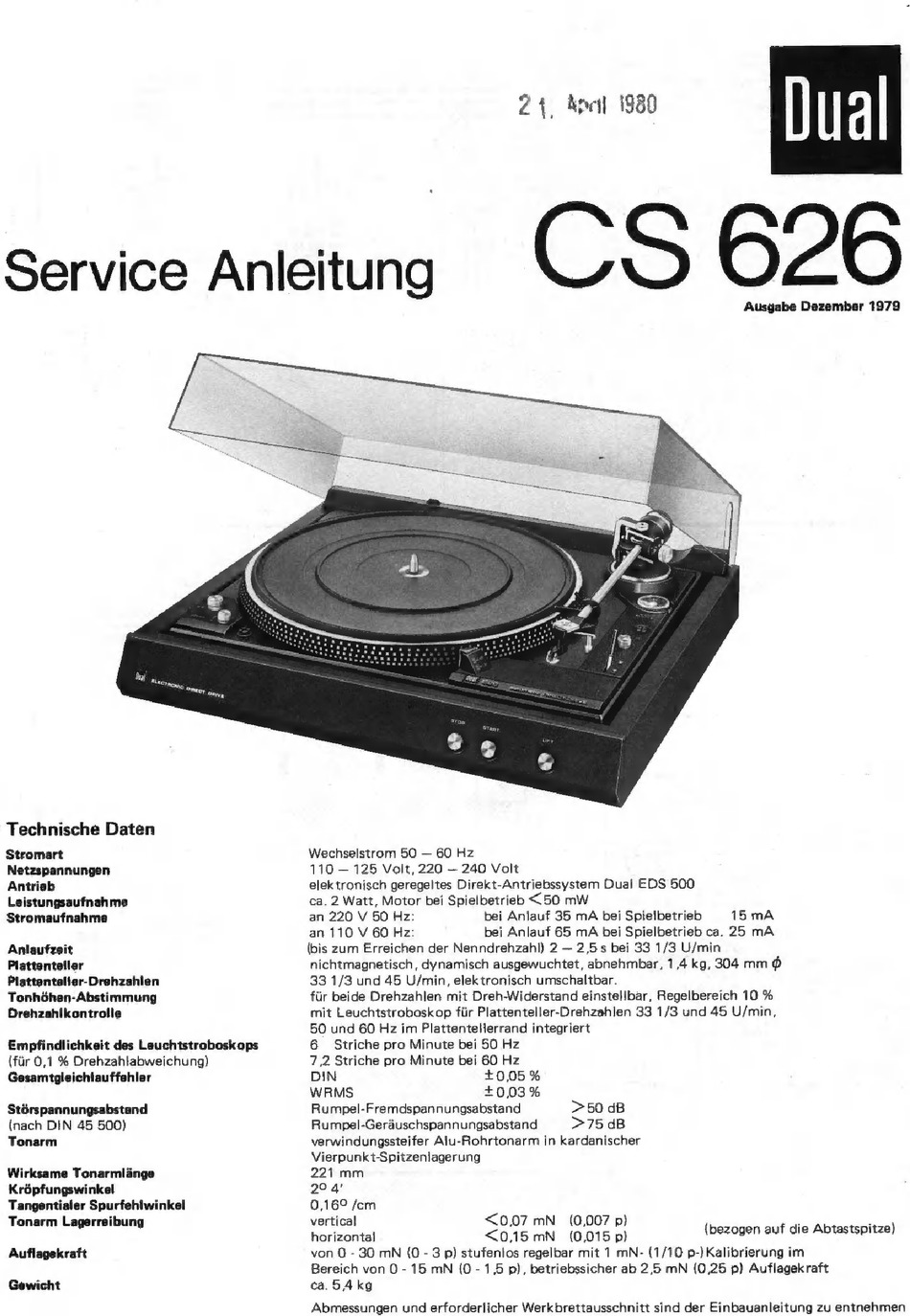

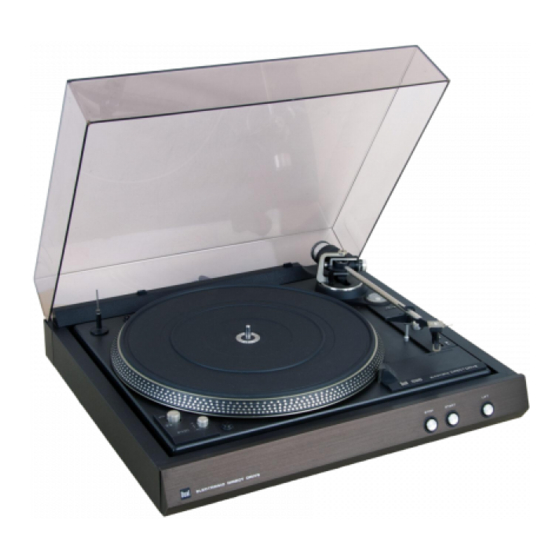

Service Anleitung
24, Anel 1980
Ausgabe Dezember 1979
Technische Daten
Stromart
Netzspannungen
Antrieb
Leistungsaufnahme
Stromaufnahme
Anlaufzeit
Plattenteller
Plattenteller-Drehzahlen
Tonhöhen-Abstimmung
Drehzahlkontrolle
Empfindlichkeit des Leuchtstroboskops
(für 0,1 % Drehzahlabweichung)
Gesamtgleichlauffehler
Störspannungsabstand
(nach DIN 45 500)
Tonarm
Wirksame Tonarmlänge
Kröpfungswinkel
Tangentialer Spurfehlwinkel
Tonarm Lagerreibung
Auflagekraft
Gewicht
Wechselstrom 50 — 60 Hz
110 — 125 Volt, 220 — 240 Volt
elektronisch geregeltes Direkt-Antriebssystem Dual EDS 500
ca. 2 Watt, Motor bei Spielbetrieb <50 mW
an 220 V 50 Hz:
bei Anlauf 35 mA bei Spielbetrieb
15 mA
an 110 V 60 Hz:
bei Anlauf 65 mA bei Spielbetrieb ca. 25 mA
(bis zum Erreichen der Nenndrehzahl) 2 — 2,5 s bei 33 1/3 U/min
nichtmagnetisch, dynamisch ausgewuchtet, abnehmbar, 1,4 kg, 304 mm $
33 1/3 und 45 U/min, elektronisch umschaltbar.
für beide Drehzahlen mit Dreh-Widerstand einstellbar, Regelbereich 10 %
mit Leuchtstroboskop für Plattenteller-Drehzahlen 33 1/3 und 45 U/min,
50 und 60 Hz im Plattentellerrand integriert
6
Striche pro Minute bei 50 Hz
7,2 Striche pro Minute bei 60 Hz
DIN
+0,05 %
WRMS
+0,03%
Rumpel-Fremdspannungsabstand
>50 dB
Rumpel-Geräuschspannungsabstand
>75 dB
verwindungssteifer Alu-Rohrtonarm in kardanischer
Vierpunkt-Spitzenlagerung
221 mm
204°
0,169 /cm
vertical
<007mN
(0,007 p)
a
N
horizontal
<0,15mN
(0,015 p)
(bezogen auf die Abtastspitze)
von 0 - 30 mN (0 - 3 p) stufenlos regelbar mit 1 mN- (1/10 p-)Kalibrierung im
Bereich von 0 - 15 mN (0 - 1,5 p), betriebssicher ab 2,5 mN (0,25 p) Auflagekraft
ca.54kg
‚Abmessungen und erforderlicher Werkbrettausschnitt sind der Einbauanleitung zu entnehmen
