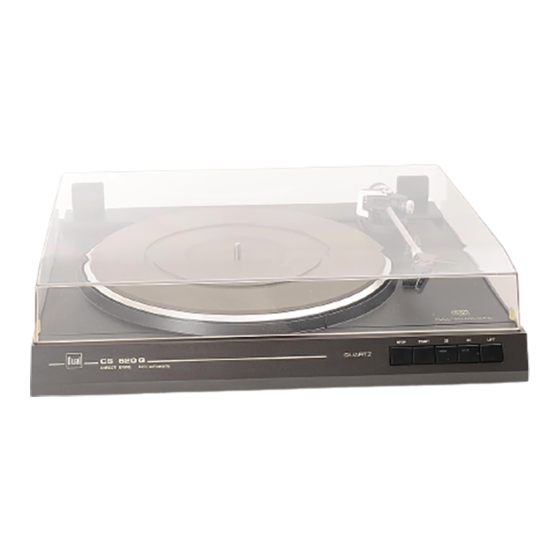

CS 620 Q
Dual
Service-Anleitung
Service Manual
lnstructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caracteristiques techniques
Valeurs mesuräes = valeurs typiques
Antrieb
Mikroprozessor gesteuerter
Quarz PLL Direkt-Antrieb
Drive
Microprocessor-controlled
Quarz PLL Direct Drive
Entrainement
Entrainement direct PLL ä
quarz commandä par un microprocesseur
EDS 910
Netzspannungen
vom Werk eingestellt
Mains voltages
fixed by the producer
Tensions secteur
fixes manufacturier
230 V oder, or, ou
115 V
Netzfrequenz
Line frequency
Frequence secteur
50/60 Hz
Leistungsaufnahme
Power requirement
Consommation
11 VA
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau
331/3, 45 U/min.
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN)
Toleranz de vites (DIN)
± 0,05 %
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable
Plateau antimagnätique, amovible
304 mm 0
Tonarm
verwindungssteifer, überlanger
Alu-Rohrtonarm in kardanischer
Vierpunkt-Spitzenlagerung
Tonearm
distortion-free "ultra-low-mass",
aluminium tubular tonearm in
gimbal 4 point tip bearing
Bras de lecture
bras de superlong en tube d'aluminium,
antitorsion, avec suspension
cardanique ä quatre pointes
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
Signal/tension extärieure de ronflement
Signal/tension perturbatrice de ronflement
52 dB
78 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
211 mm
Kröpfungswinkel
Offset angle
Angle de coude
26°
Überhang
Overhang
Excedent
19,5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error
Angle tangentiel de l'erreur de biste
0,15°/cm Rad.
Magnet-Tonabnehmer HiFi DIN 45 500
rot
R
rechter Kanal
grün
RG rechter Kanal Masse
blau
CL
linker Kanal Masse
weiß
L
linker Kanal
Cartridge HiFi DIN 45 500
red
R
right channel
green
RG right channel ground
blue
CL
left channel ground
white
L
left channel
Cellule HiFi DIN 45 500
rouge
R
canal droit
vert
RG masse canal droit
bleu
CL
masse canal gauche
blanc
L
canal gauche
Dual ULM 65 E
Diamantnadel
biradial
Diamond stylus
biradial
Aiguille/diamant
biradial
Dual DN 165 E
18 x 8 ban 0
Empfohlene Auflagekraft
Trecking force
Force d'appui
15 mN (10-20 mN)
Übertragungsbereich
Frequency range
Bande passante
10 Hz — 25 kHz
Übertragungsfaktor
Output
Facteur de transmission
3,5 mV/5 cms-1/1 kHz
Compliance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
30 Am/mN
25 p.m/mN
Tonabnehmergewicht
Cartridge weight
Poids de cellule
2,5 g
Gesamtkapazität
Tonarmleitung und Tonabnehmerkabel
Total capacitance
Tonearm leads and audio-cables
Capacite totale
Cäble du bras et cäble de la cellule
ca. 160 pF
Achtung: Bei abweichender Tonabnehmer-
bestückung sind die erforderlichen Einstell-
werte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
Note: lt a different cartridge is used,
refer to the separate cartridge data sheet
for the necessary setting values.
Attention: Avec une autre cellule,
se reporter ä la fiche technique spare
pour les valeurs requises de räglage.
Dual GmbH
•
Postfach 1144
•
7742 St. Georgen/Schwarzwald
920855-3 8.5/0384
Copyright by Dual
