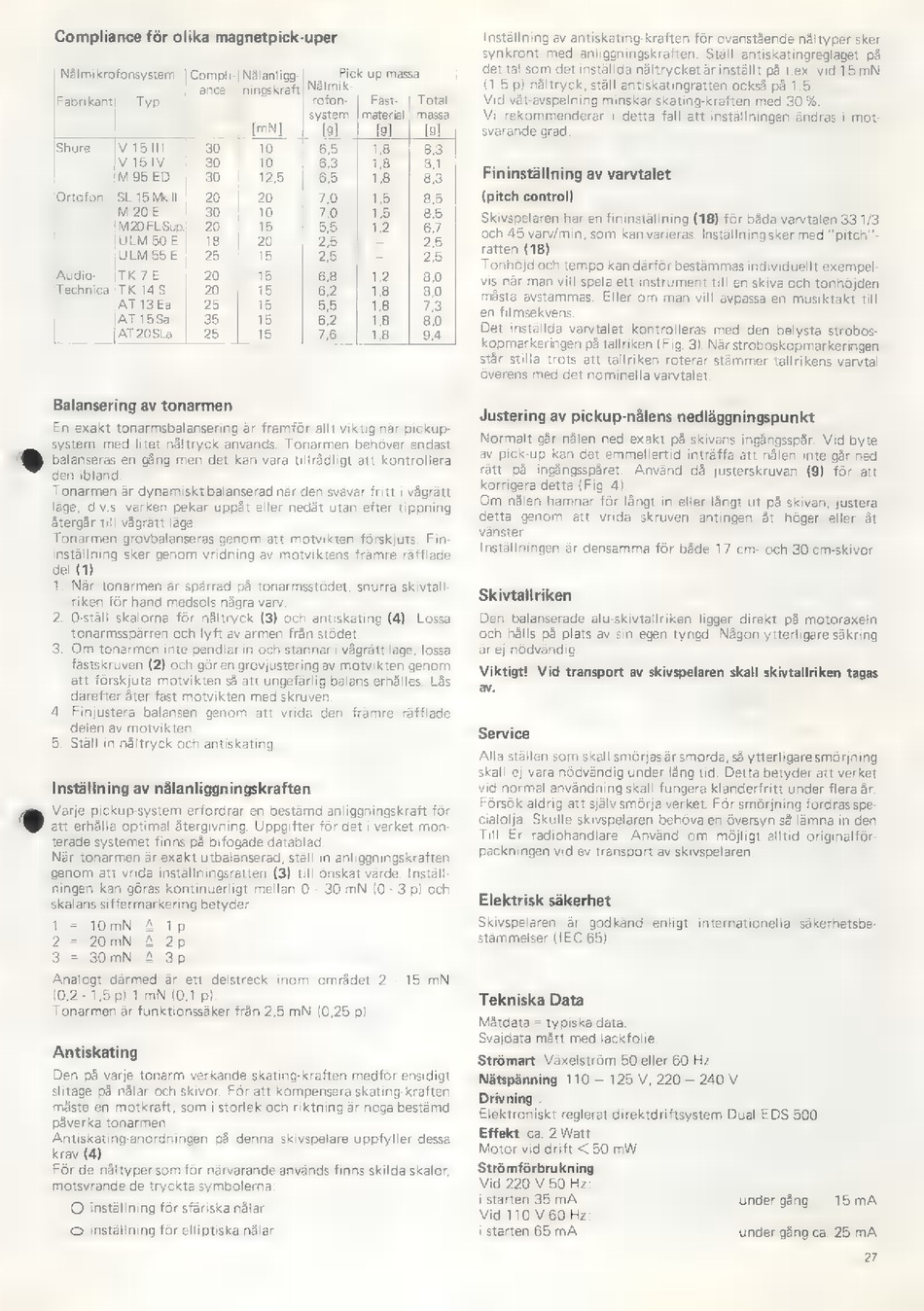

Compliance för olika magnetpick-uper
Nälmikrofonsystem
|Compli-|Nålanligg-
Pick up massa
ance
|ningskraft| Nålmik-
Fabrikant|
Typ
rofon- | Fäst- | Total
system | material | massa
| (mN] | fo) | [9] | [ol
Shure
[Visit
|
30
10
85.1
E84,
83
V151V
30
10
63 `| 187 | 84
M 95 ED
|
126°
| one
[Bia
Ortofon
|SL15Mkil | 20
20.
| 70m
apt]
8,5
M 20 E
30
10
MO
MINS Hi] (8,5
M20FLSup|
20
15
GE
oil! 67
ULM50E | 18
20
25
=
2,5
ULM55E|
25
|
15
2,5
-
2,5
Audio
|TK7E
20
15
68
| 12. | 80
Technica |TK 14 S
20
15
62 | 18 | 80
ATI3Ea | 25
15
SANTE"
| 73
AT15Sa
| 35
15
62
| 1,8 | 80
AT20SLa | 25
15
7,6.|
18 | 94
Balansering av tonarmen
En exakt tonarmsbalansering är framför allt viktig när pickup-
system med litet nåltryck används. Tonarmen behöver endast
balanseras en gång men det kan vara tillrådligt att kontrollera
den ibland
Tonarmen är dynamiskt balanserad när den svävar fritt i vågrätt
läge, d.v.s, varken pekar uppåt eller nedåt utan efter tippning
återgår till vågrätt läge
Tonarmen grovbalanseras genom
att motvikten förskjuts.
Fin-
inställning sker genom vridning av motviktens främre räfflade
del (1)
1. När tonarmen är spärrad på tonarmsstödet, snurra skivtall-
riken för hand medsols några varv.
2. O-ställ skalorna för nåltryck (3) och antiskating (4). Lossa
tonarmsspärren och lyft av armen från stödet.
3. Om tonarmen inte pendlar in och stannar i vågrätt läge, lossa
fästskruven (2) och gör en grovjustering av motvikten genom
att förskjuta motvikten så att ungefärlig balans erhålles.
Lås
därefter åter fast motvikten med skruven.
4. Finjustera
balansen
genom
att vrida den
främre
räfflade
delen av motvikten
5. Ställ in nåltryck och antiskating
Inställning av nålanliggningskraften
Varje pickup-system erfordrar en bestämd anliggningskraft för
att erhålla optimal återgivning. Uppgifter för det i verket mon-
terade systemet finns på bifogade datablad.
När tonarmen är exakt utbalanserad, ställ in anliggningskraften
genom att vrida inställningsratten (3) till önskat värde. Inställ-
ningen kan göras kontinuerligt mellan O - 30 mN (0 - 3 p) och
skalans siffermarkering betyder
1 = 10mN
A 1p
20mN
A 2p
3 =
30mN
A 3p
Analogt därmed
är ett delstreck
inom
området 2 - 15 mN
(0,2- 1,5 p) 1 mN (0,1 p)
Tonarmen ar funktionssaker från 2,5 mN (0,25 p)
Antiskating
Den pa varje tonarm verkande skating-kraften medför ensidigt
slitage pa nålar och skivor. För att kompensera skating-kraften
mäste en motkraft, som i storlek och riktning är noga bestämd
påverka tonarmen
Antiskating-anordningen på denna skivspelare uppfyller dessa
krav (4)
För de nåltyper som för närvarande används finns skilda skalor,
motsvrande de tryckta symbolerna
O inställning för sfäriska nålar
© inställning för elliptiska nålar
Inställning av antiskating-kraften för ovanstående nältyper sker
synkront
med anliggningskraften.
Ställ antiskatingreglaget
på
det tal som det inställda nåltrycket
är inställt på t.ex. vid 15 mN
(1.5 p) nältryck, ställ antiskatingratten också på 1.5.
Vid vät-avspelning minskar skating-kraften med 30 96.
Vi rekommenderar i detta fall att inställningen ändras i mot-
svarande grad.
Fininställning av varvtalet
(pitch control)
Skivspelaren har en fininställning (18) för båda varvtalen 33 1/3
och 45 varv/min, som kan varieras.
Inställning sker med "pitch'-
ratten (18)
Tonhöjd och tempo kan därför bestämmas individuellt exempel-
vis när man vill spela ett instrument till en skiva och tonhöjden
måsta avstämmas.
Eller om man vill avpassa en musiktakt till
en filmsekvens.
Det inställda varvtalet kontrolleras med den belysta strobos-
kopmarkeringen på tallriken (Fig. 3). När stroboskopmarkeringen
står stilla trots att tallriken roterar stämmer tallrikens varvtal
överens med det nominella varvtalet
Justering av pickup-nålens nedläggningspunkt
Om nälen hamnar för lånat in eller långt ut på skivan, justera
detta genom
att vrida skruven
antingen
åt höger eller åt
vänster.
Inställningen är densamma för både 17 cm- och 30 cm-skivor.
Skivtallriken
Den balanserade alu-skivtallriken ligger direkt på motoraxeln
och hålls på plats av sin egen tyngd.
Någon ytterligare säkring
är ej nödvändig.
Viktigt! Vid transport av skivspelaren skall skivtallriken tagas
av.
Service
Alla ställen som skall smörjas
är smorda, så ytterligare smörjning
skall ej vara nödvändig under lång tid. Detta betyder att verket
vid normal användning skall fungera klanderfritt under flera år.
Försök aldrig att själv smörja verket. För smörjning fordras spe-
cialolja. Skulle skivspelaren behöva en översyn så lämna in den
Till Er radiohandlare.
Använd om
möjligt alltid originalför-
packningen vid ev transport av skivspelaren.
Elektrisk säkerhet
Skivspelaren
är godkänd
enligt
internationella
säkerhetsbe-
stämmelser (IEC 65)
Tekniska Data
Måtdata = typiska data.
Svajdata mått med lackfolie.
Strömart Växelström 50 eller 60 Hz
Nätspänning
110 — 125 V, 220 — 240 V
Drivning +
Elektroniskt reglerat direktdriftsystem Dual EDS 500
Effekt ca. 2 Watt
Motor vid drift < 50 mW
Strömförbrukning
Vid 220 V 50 Hz
i starten 35 mA
Vid 110 V 60 Hz:
i starten 65 mA
under gång
15mA
under gång ca. 25 mA
