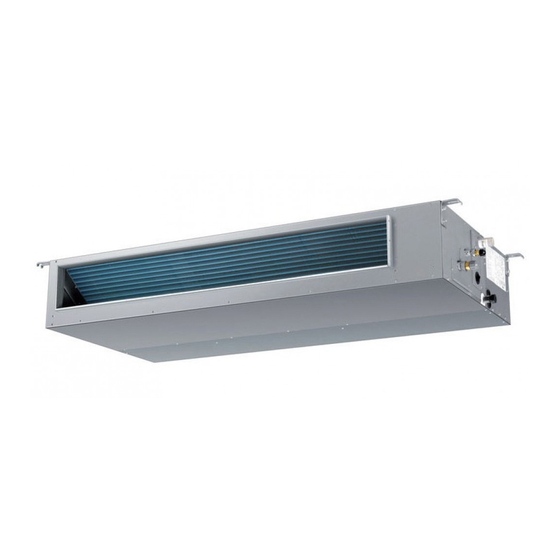

Haier AD35S2SM3FA Bedienungsanleitung Und Installationsanleitung
Vorschau ausblenden
Andere Handbücher für AD35S2SM3FA:
- Bedienungsanleitung und installationsanleitung (226 Seiten) ,
- Bedienungsanleitung und installationsanleitung (28 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Haier AD35S2SM3FA
Inhaltszusammenfassung für Haier AD35S2SM3FA

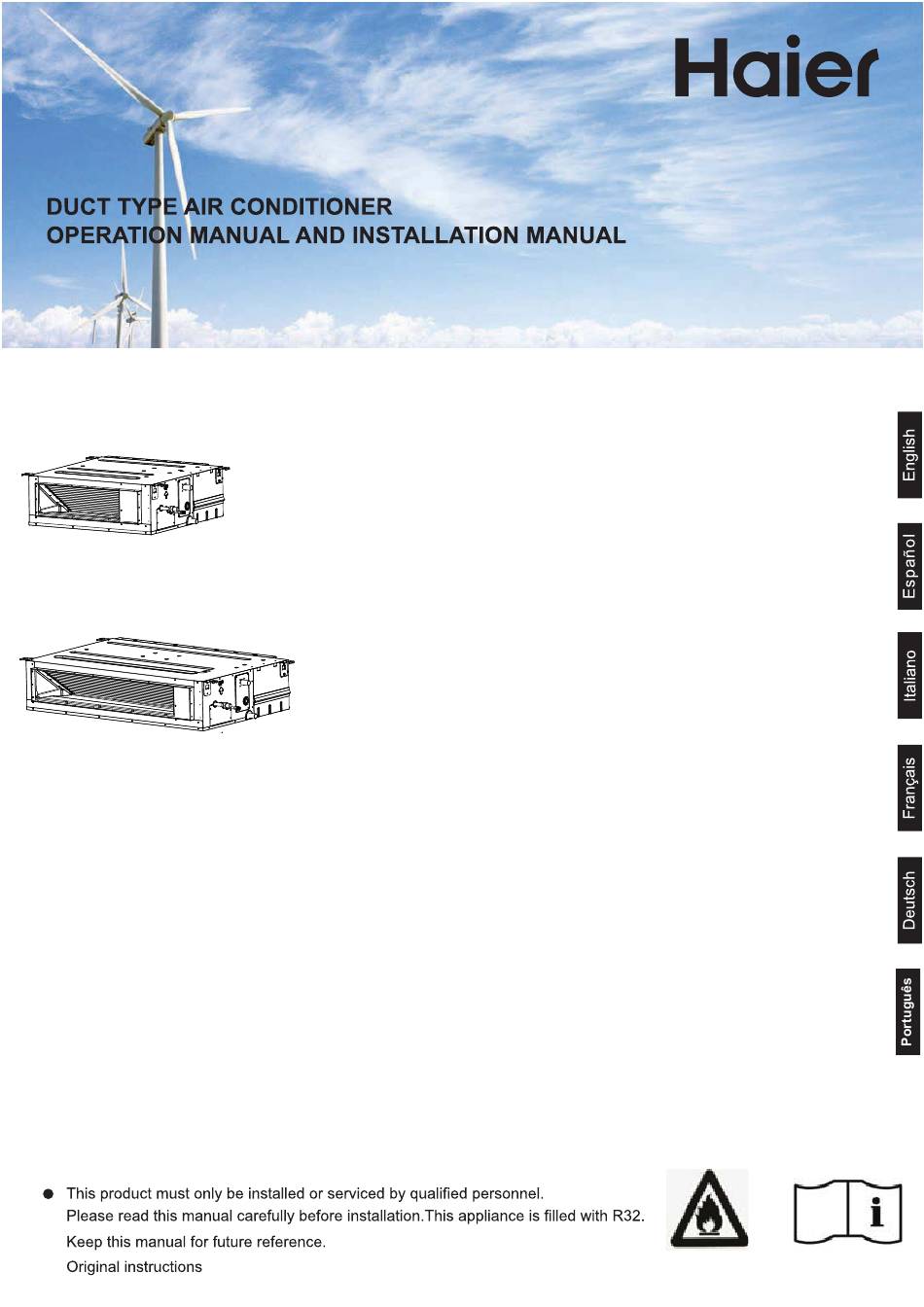

- Seite 1 AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA 0150527082...
- Seite 106 KANALKLIMAANLAGE BEDIENUNGSANLEITUNG UND INSTALLATIONSANLEITUNG AD35S2SM3FA AD35S2SM4FA Inhalt Vorsichtsmaßnahmen ----------------------- 4 Entfernen Sie die Verpackung erst, wenn das Gerät den Installationsort erreicht ----------------------------- 6 AD50S2SM3FA Sicherheitsvorkehrungen ------------------------------ Teile und Funktionen ---------------------------------- AD50S2SM4FA Installationsanleitung für Kabelgebundenen Controller 11 AD71S2SM3FA HEIZ Modus ---------------------------------------------------- 12...
- Seite 108 Lesen Sie die Vorsichtsmaßnahme Dieses Gerät ist mit R32 gefüllt. in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Service-Anzeige; Lesen Sie Lesen Sie die das technische Handbuch Bedienungsanleitung Bewahren Sie dieses Handbuch so auf, dass der Benutzer es leicht finden kann WARNUNG Verwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen, außer den vom Hersteller empfohlenen.
- Seite 109 WARNUNG • Vor dem Öffnen der Ventile ist eine hartgelötete, geschweißte oder mechanische Verbindung herzustellen damit das Kühlmittel zwischen den Teilen des Kühlsystems strömen kann. Ein Vakuumventil muss vorhanden sein, um das Verbindungsrohr und / oder ein beliebiges ungefülltes Kühlsystem zu evakuieren. •Der maximale Arbeitsdruck beträgt 4,3 MPa.
-
Seite 110: Konformität Der Europäischen Vorschriften Für Die Modelle
Haier Industrial Park, No.1 Haier road, Qingdao,P.R.China KONFORMITÄT DER EUROPÄISCHEN WICHTIGE INFORMATIONEN ZUM VORSCHRIFTEN FÜR DIE MODELLE VERWENDETEN KÄLTEMITTEL Dieses Produkt enthält die unter dasKyoto- Protokoll fallenden fluorierten Treibhausgase. Alle Produkte entsprechen den folgenden europäischen Bestimmungen: -Niederspannungsrichtlinie -Elektomagnetische Verträglichkeit ROHS Die Produkte erfüllen die Anforderungen der Richtlinie... -
Seite 111: Sicherheitshinweise Und Warnungen
Vorsicht Entsorgung der alten Klimaanlage Vergewissern Sie sich vor dem Entsorgen einer alten Klimaanlage, die außer Betrieb ist, dass sie außer Betrieb ist und sicher ist. Ziehen Sie den Netzstecker aus der Steckdose, um das Einklemmen von Kindern zu vermeiden. Es ist zu beachten, dass das Klimatisierungssystem Kältemittel enthält, für die eine spezielle Abfallentsorgung erforderlich ist. - Seite 112 Vorsicht -Die Installation von Rohrleitungen ist auf ein Minimum zu beschränken. -Die Rohrleitungen müssen vor physischer Beschädigung geschützt sein und dürfen nicht in einem nicht belüfteten Raum installiert werden, wenn dieser Platz kleiner ist als Amin (2m2). -Die Einhaltung der nationalen Gasvorschriften ist zu beachten. - Mechanische Verbindungen müssen zu Wartungszwecken zugänglich sein.
- Seite 113 Vorsicht Überprüfung auf elektrische Geräte - Reparatur und Wartung an elektrischen Bauteilen müssen die Erstkontroll- und Bauteilprüfverfahren beinhalten. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, ist keine Stromversorgung an den Stromkreis anzuschließen, bis er zufriedenstellend behoben wird. Wenn der Fehler nicht sofort behoben werden kann, aber es notwendig ist, den Betrieb fortzusetzen, muss eine angemessene vorübergehende Lösung verwendet werden.
-
Seite 114: Bewegen Und Verschrotten Der Klimaanlage
Vorsicht - Machen Sie sich mit dem Gerät und seinem Betrieb vertraut. -Isolieren Sie das System galvanisch -Vor Ausführen des Verfahrens stellen Sie sicher dass: • Für die Handhabung von Kältemittelzylindern steht ggf. mechanische Handhabungsgeräte zur Verfügung; • Alle persönlichen Schutzausrüstungen sind verfügbar und werden korrekt verwendet. •... -
Seite 115: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Lesen Sie diese "SICHERHEITSHINWEISE" sorgfältig durch, bevor Sie das System in Betrieb nehmen, um einen ordnungsgemäßen Betrieb des Systems zu gewährleisten. Die hier beschriebenen Sicherheitsvorkehrungen werden in " WARNUNG" und " VORSICHT" klassifiziert. Vorsichtsmaßnahmen, die in der Spalte " WANUNG"... - Seite 116 Sicherheitsvorkehrungen VORSICHTSMASSNAHMEN FÜR DIE ÜBERTRAGUNG ODER DIE REPARATUR WARNUNG Die Modifikationen des Systems sind strengstens untersagt. Wenn das Wenden Sie sich an einen Händler oder einen Installateur, wenn die System repariert werden muss, wenden Sie sich an Ihren Händler. Klimaanlage versetzt wird. Unsachgemäße Reparaturen können zu Wasserlecks, Stromschlägen Unsachgemäße Installation kann zu Wasserlecks, Stromschlägen oder oder Bränden führen.
-
Seite 117: Teile Und Funktionen
Hinweis: Bei der Infrarot-Fernbedienung YR-HBS01 müssen Sie die ON/OFF-Taste drücken, um den Controller auf OFF zu setzen. Öffnen Sie dann die Tastenabdeckung und drücken Sie die FRESH-Taste, um die FAN- Modus-Schnittstelle aufzurufen. Teile und Funktionen Gehäuse für elektrische Komponenten Luftaustrittsrahmen AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA Ablaufwanne Verdampfer Ablauföffnung... -
Seite 118: Installationsanleitung Für Kabelgebundenen Controller
Installationsanleitung für Kabelgebundenen Controller 5. Verdrahtungsanschlüsse des kabelgebundenen Controllers Es gibt drei Methoden zum Verbinden des kabelgebundenen Controllers und der Innengeräte: A.Ein kabelgebundener Controller kann max. bis zu 16 Sätze von Innengeräten, und 3 Stücke Poldrähte müssen den kabelgebundenen Controller und das Hauptgerät (das Innengerät ist direkt mit dem kabelgebundenen Controller verbunden) verbinden, und die anderen verbinden sich mit dem Hauptgerät über Stücke von Poldraht B.Ein kabelgebundener Controller steuert ein Innengerät, und das Innengerät ist über 3 Stücke Poldrähte mit dem kabelgebundenen Controller verbunden. -
Seite 119: Heizmodus
Heizmodus "HOT KEEP" -Funktion "HOT KEEP" wird in folgenden Fällen betätigt. Wenn der Heizbetrieb gestartet wird: Um das Ausblasen von kühlem Wind zu verhindern, wurde der Ventilator des Innengeräts entsprechend der Raumtemperatur angehalten, bei der der Heizbetrieb gestartet wird. Abtauvorgang (im Heizmodus): Wenn es frostgefährdet ist, wird der Heizbetrieb einmal pro ca. -
Seite 120: Pflege Und Wartung
Pflege und Wartung Punkte zum Beachten Schalten Sie den Netzschalter aus flüchtige Flüssigkeiten. Nicht Verdünner Benzin Zahnpulver VORSICHT Öffnen Sie den Einlassgrill erst, wenn der Lüfter vollständig zum Stillstand gekommen ist. Das Gebläse dreht sich nach dem Trägheitsgesetz noch eine Weile weiter, nachdem der Betrieb unterbrochen wurde. -
Seite 121: Fehlerbehebung
Fehlerbehebung Bitte überprüfen Sie die folgenden Punkte zu Ihrer Klimaanlage, bevor Sie einen Kundendienst rufen. Das Gerät startet nicht Ist die Stromversorgung in Ist der Stromquellenschalter Ist der Signalempfangsbereich Ist der Schutzschalter nicht eingeschaltet? der Stadt normal? funktioniert? nicht direktem Sonnenlicht oder starker Beleuchtung ausgesetzt? Es ist gefährlich. - Seite 122 Fehlerbehebung Das Folgende ist keine Fehlfunktion Ein fließendes Geräusch ist zu hören. Wenn die Klimaanlage gestartet wird, wenn der Kompressor während des Betriebs startet oder stoppt oder wenn die Klimaanlage angehalten ist, ertönt manchmal "shuru shuru" oder "gobo gobo". Es ist das fließende Geräusch des Kältemittels und es ist kein Problem.
-
Seite 123: Fehlerbehebung Im Innengerät
FEHLERBEHEBUNG IM INNENGERÄT Anzeige der LED-Blinken-Zeiten Inhalt der kabelgebun der Innenleiterplatte Mögliche Gründe Störung denen LED4 LED3 Controller- Sensor nicht angeschlossen Funktionsstörung des oder defekt oder an falscher Raumtemperaturfühl Position oder Kurzschluss ers des Innengeräts Funktionsstörung des Sensor nicht angeschlossen Rohrtemperatur- oder defekt oder an falscher Sensors des... -
Seite 124: Vorsichtsmaßnahme Für Die Installation
Vorsichtsmaßnahme für die Installation - Bitte lesen Sie zuerst diese "Sicherheitshinweise" und führen Sie dann die Installationsarbeiten genau durch. Obwohl die hier angegebenen Sicherheitshinweise in zwei Überschriften WARNUNG und VORSICHT unterteilt sind , sind die Punkte, die sich auf die Möglichkeit einer fehlerhaften Installation beziehen, die zum Tod oder zu schweren Verletzungen führt, im Abschnitt WARNUNG aufgeführt.Es besteht jedoch auch die Möglichkeit schwerwiegender Konsequenzen in Bezug auf die im Abschnitt... -
Seite 125: Ist Das Gerät Korrekt Installiert
Ist das Gerät korrekt installiert? Überprüfen Sie die folgenden Punkte, um die Klimaanlage sicher und bequem zu verwenden. Die Installationsarbeiten sind von dem Vertriebshändler durchgeführt und führen Sie sie nicht selbst durch. Einbauort Installieren Sie das Gerät an einem Installieren Sie das Klimagerät nicht Installieren Sie die Klimaanlage fest in der Nähe von Orten, an denen gut belüfteten Ort. -
Seite 126: Installationsverfahren
Orte in der Nähe von Geräten, die elektromagnetische Wellen oder hochfrequente Wellen erzeugen, z. B. in Krankenhäusern. Die Geräusche können zu Fehlfunktionen des Controllers führen. Rohrgröße Model Flüssigkeitsseite Gasseite 6.35mm 9.52mm AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA 6.35mm 12.7mm AD71S2SM3FA AD71S2SM4FA 9.52mm... - Seite 127 AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA Abmessungen A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) Modell AD35S2SM3FA AD35S2SM4FA 1212 1272 AD50S2SM3FA AD50S2SM4FA 1162 1612 1672 AD71S2SM3FA AD71S2SM4FA b.Hanger bolts installation 2.Installation of indoor unit...
- Seite 128 Wasser Ein Gefälle von 1/100 oder mehr Wärmeisolierung Modell der Einheit Die Größe der Abflussöffnung Für Gerät ohne Wasserpumpe AD35S2SM3FA AD35S2SM4FA Unterstützung 25mm AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA Gefälle über 1/100 Isolierung (vom Benutzer bereitgestellt) Achten Sie beim Anschließen des Ablaufrohrs an das Gerät darauf, nicht zu viel Kraft auf die Rohrleitungen auf der Geräteseite...
- Seite 129 Installationsverfahren Abflussleitu ngen Entwässerungstest Führen Sie nach Abschluss der elektrischen Arbeit einen Setzen Sie den Entwässerungstest durch. Wasserversorgungsschlau Stellen Sie während des Versuchs sicher, dass der Abfluss ch 20 - 30 mm ein, um ordnungsgemäß durch die Rohrleitungen fließt und dass kein Wasser zuzuführen.
-
Seite 130: Elektrische Verdrahtung
Modell utz- (mA) (Minimum) Nennleistung AD35S2SM3FA AD35S2SM4FA AD50S2SM3FA AD50S2SM4FA AD71S2SM3FA AD71S2SM4FA STROMVERSORGUNG & VERBINDUNG ZWISCHEN INNEN UND AUSSEN: Stellen Sie die Verdrahtung für die Stromversorgung des Außengeräts her, so dass die Stromversorgung des Innengeräts durch die Klemmenleiste des Außengeräts versorgt wird.
