ESX VISION ANDROID VN950-4G Einbauanleitung Seite 9

ZUSAMMENBAU DES GERÄTS
WICHTIGER HINWEIS:
Bevor Sie das Gerät zusammenbauen, müssen Sie die MicroSD-Karte der Navigations-
software am Gerät einschieben (Siehe Seite 3 oben). Bei Bedarf können Sie am unteren
Karteneinschub eine weitere MicroSD-Karte für Medien einschieben.
HAUPTGERÄT MONITOR

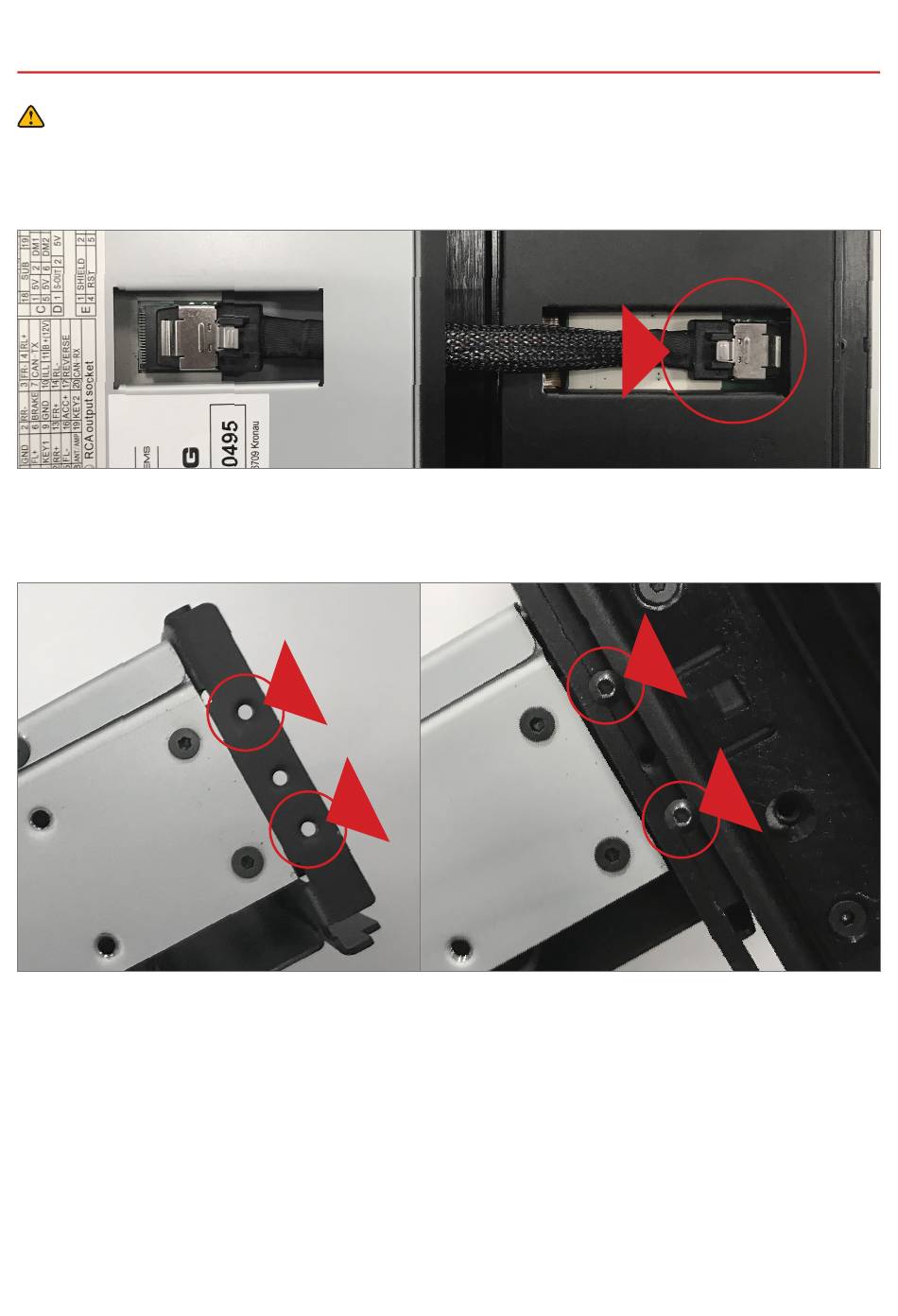

Verbinden Sie zuerst den Stecker des Hauptgeräts mit dem Monitor. Achten Sie dar-
auf, dass der Stecker komplett einrastet.
MONITOR
HAUPTGERÄT HAUPTGERÄT
Befestigen Sie nun den Monitor am Hauptgerät. Verwenden Sie dafür vier der beilie-
genden Befestigungsschrauben.
Am Monitor befindet sich auf jeder Seite ein Langloch, welche Sie über den beiden
Befestigungslöchern des Hauptgeräts positionieren müssen.
Schrauben Sie dann rechts und links die Befestigungsschrauben am Hauptgerät ein.
Verwenden Sie dafür wie oben gezeigt das obere und untere Schraubenloch.
Bevor Sie die Befestigungsschrauben festdrehen, richten Sie den Monitor gemäß Ih-
rer Einbausituation aus. Achten Sie darauf, dass der Monitor waagerecht ausgerichtet
ist, bevor Sie die Befestigungsschrauben festdrehen.
