WSKAZÓWKA
Przy ewentualnym montażu dostępnych elementów dodatkowych
postępować zgodnie z instrukcją obsługi.
Sposób montażu:
1. Zdjąć taśmy mocujące i opakowanie z produktu.
Poz. Nazwa
1 Kółko zwrotne z hamulcem
2 Kółko tylne
3 Tuleja stalowa
2. Przykręcić dwa kółka zwrotne z hamulcem (poz. 1) do produktu, jak
pokazano na rysunku.
3. Przykręcić dwa tylne kółka z hamulcem (poz. 2) do produktu, jak
pokazano na rysunku.
1502030-00

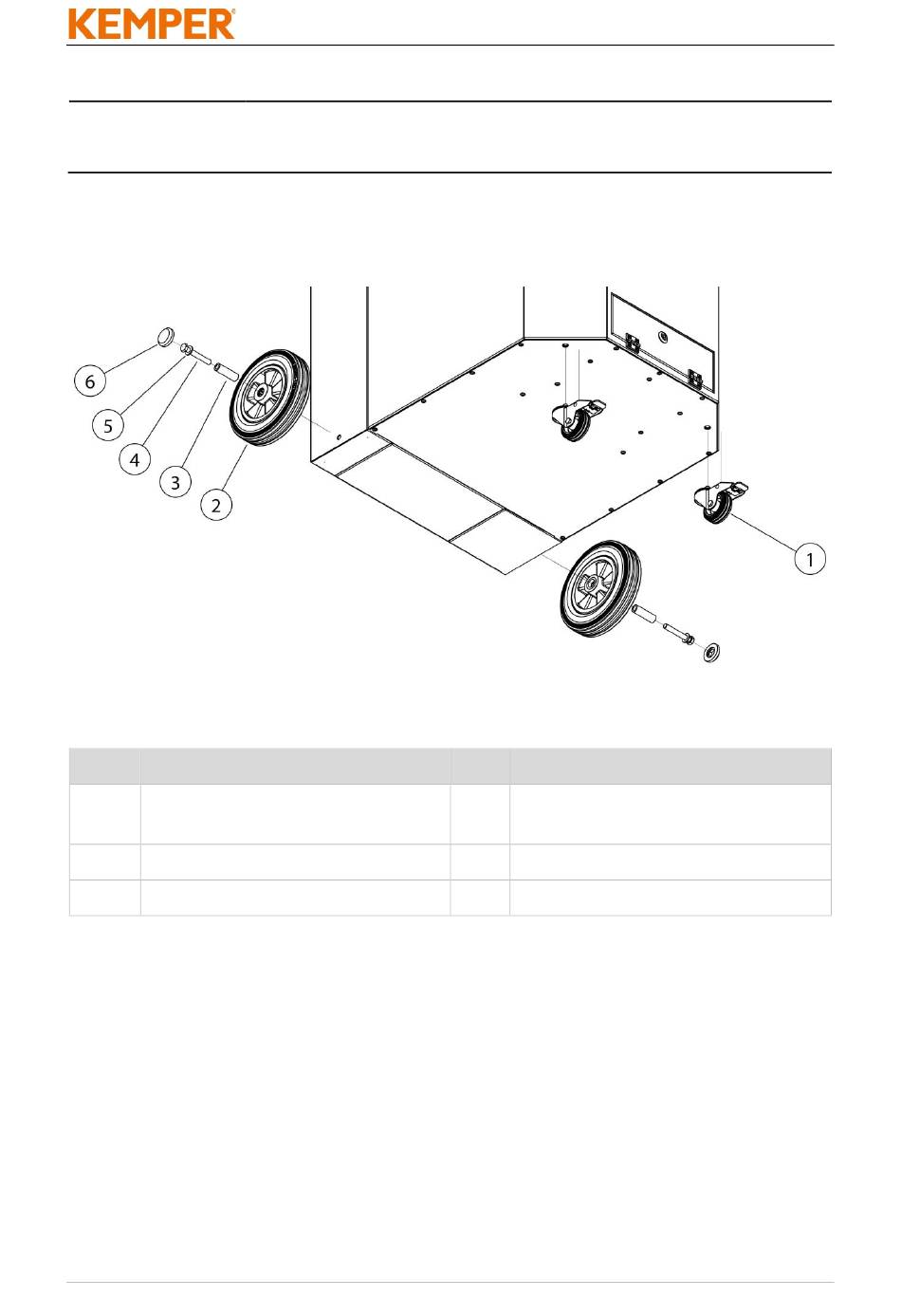

Rys. 142: Montaż kompletu kół
Poz. Nazwa
4
5
6
Tab. 165: Pozycje na produkcie
- 438 -
Śruba z łbem sześciokątnym
M12
Podkładka
Osłona
PL
