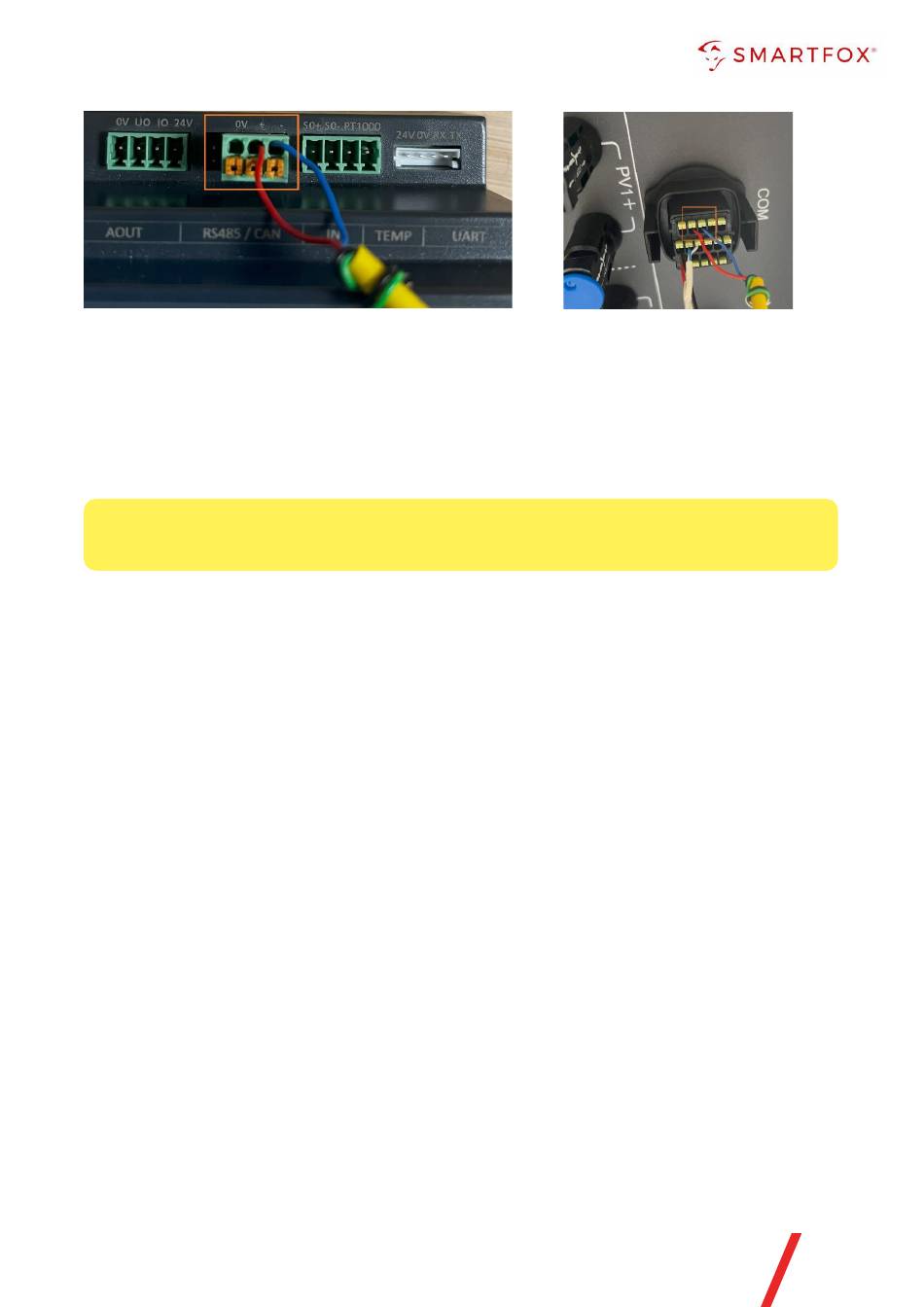

Steckerbelegung Smartfox
Für den Anschluss wird ein verdrilltes Adernpaar (z.B. CAT6) verwendet.
Ein Draht (z.B. rot) wird vom RS485+ Kontakt des Smartfox mit Pin 2 des Wechselrichters an der COM-
Schnittstelle verbunden. Der zweite Draht (z.B. blau) vom RS485- Kontakt des SMARTFOX mit Pin 3 des
Wechselrichters an der COM-Schnittstelle.
Hinweis! Der Typ der COM-Schnittstelle kann je nach Wechselrichter abweichen. Die zu verbindenden PINs
sind jedoch ident
Steckerbelegung Sofar
7
