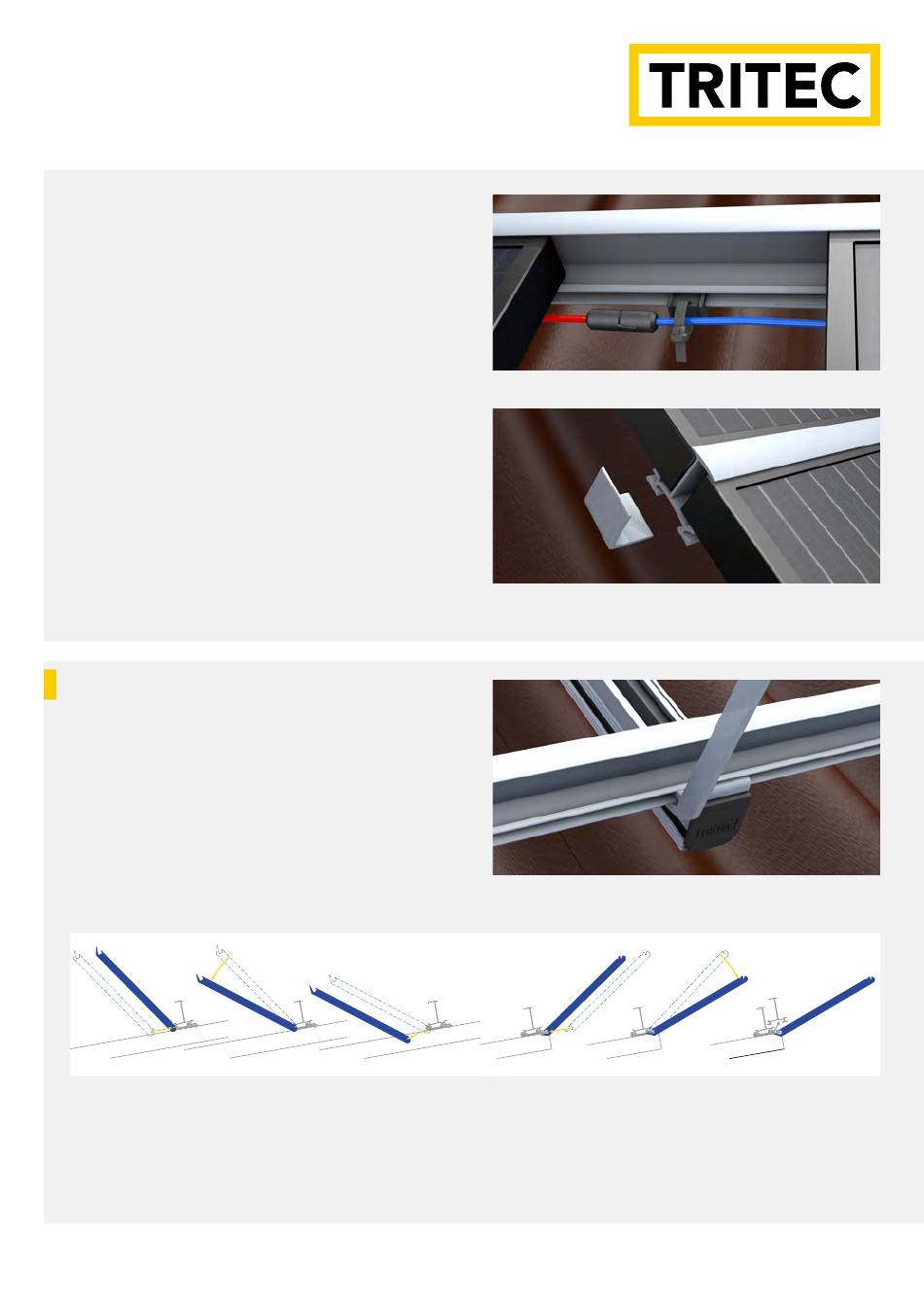

Tritec TRI-STAND Montageanleitung Seite 8

TRI-STAND
Montageanleitung für
Systeme auf Wellfaserzement
Prinzipiell werden alle Kabel parallel zu den
montierten Schienen verlegt. Die Befestigung der
Kabel an den TS-Profilen erfolgt mit den TRI-STAND
Edge-Clips TS-EC. Diese werden direkt an das
TS-Profil geclipt. Mit Hilfe der Kabelbinder werden
anschließend die Kabel fixiert.
Der Randabschluss der TS-Profile erfolgt durch die
TS-Endwinkel TS-E. Sie werden an beiden Enden des
Profils eingeschoben und mit den Madenschrauben
fixiert. Durch den Randabschluss der Schienen können
die Module auch bei widrigen Witterungsbedingungen
nicht aus den Profilen rutschen.
Nun ist das System fertig auf dem Dach montiert
und kann in Betrieb genommen werden.
4
Nutzung des TRI.STAND Biegewerkzeugs
Die TS Einlegeprofile müssen jeweils je Profil links
und rechts eines in der Mitte der TS-Schiene liegenden
SafeClicks mit dem TS Biegewerkzeug abgekantet
werden. Durch diese Maßnahme wird das Wandern
der Profile, infolge Temperaturänderungen
eingegrenzt.
TS Einlegeprofil in Position befestigen
Biegewerkzeug neben
einem zentral gelege-
nen SafeClick in die
untere Führung der
Einlegeschiene ein-
führen.
8
V 0.1 | MA-TRI-STAND-Wellfaserzement | 30.01.23
Hebeln sie das Entnehmen sie das
Biegewerkzeug Biegewerkzeug und
8 – 10 cm nach wiederholen Sie
unten. den Vorgang an der
anderen Seite des
SafeClicks.
Kabelfixierung mit Edge-Clip
Fertig montiertes System
Lösen des TS Einlegeprofils aus dem SafeClick
Schieben sie das Hebeln sie das
Biegewerkzeug Biegewerkzeug
von oben über nach unten bis
die Flachfeder zum Stop.
des SafeClicks.
Drücken sie das
TS Einlegeprofil nach
oben über die Feder
hinweg, um es aus
dem SafeClick zu
entfernen.
