TRI-STAND
Montageanleitung für
Systeme auf Wellfaserzement
2

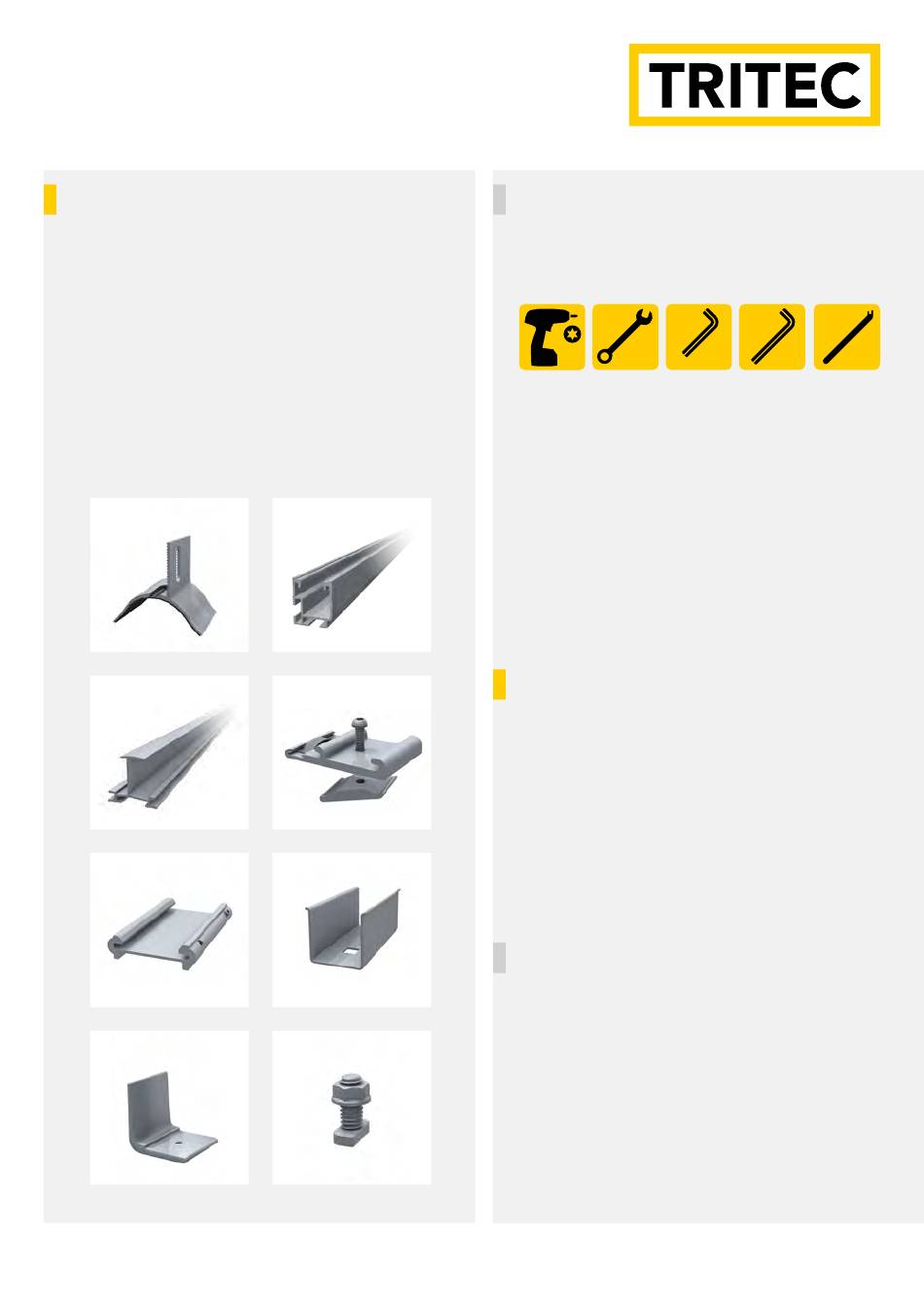

Die System-Komponenten im Überblick
01 TS-COR Montagebügel
02 UP-X Universalprofile
03 TS-Einlegeprofile
04 SafeClick-Torx
05 TS-C Einlegeprofilverbinder
06 TS Universalprofilverbinder UP-C
07 TS-E Endwinkel
08 Hammerkopfschraube mit Sperrzahnmutter
01
03
05
07
4
V 0.1 | MA-TRI-STAND-Wellfaserzement | 30.01.23
02
04
06
08
2.1 Werkzeuge
Für die Installation sind die folgenden
Werkzeuge erforderlich:
01 02
01 Akkuschrauber mit Torx 40
02 Gabelschlüssel 15 mm
03 Inbusschlüssel 3 mm Innensechskant
04 Inbusschlüssel 5 mm Innensechskant
05 TS-Biegewerkzeug
3
Aufbau des Montagesystems
Die Montage erfolgt in wenigen Schritten:
3.1 Montieren des TS-COR Montagebügels
3.2 Montieren der vertikal verlaufenden
Universalprofils UP-X
3.3 Befestigen der horizontalen
TS-Einlegeprofile
3.4 Einlegen der Module
Montage der
3.1 TS-COR Montagebügel
Nach Prüfung der Unterkonstruktion des
Daches auf ihre punktuelle Tragfähigkeit
wird der TS-COR an den im Auslegeplan
vorgesehenen Stellen montiert. Die TS-COR
werden in einer Linie in vertikaler Richtung
angebracht. Der TS-COR kann mittels der
vorhandenen Dachschraube befestigt werden,
oder mittels zusätzlicher M8 Dachschrauben.
03 04 05
