Befestigen der horizontalen
3.3 TS-Einlegeprofile
Mehrere TS-Profile können mittels des TS-C
Profilverbinders auf die benötigte Länge ver-
bunden werden. Dazu wird der Verbinder auf
das Ende des einen Profils aufgeschoben und
mit der Madenschraube befestigt. Anschließend
wird das andere Profil mit 3 mm Abstand zum
vorherigen in den Verbinder eingeschoben. Es
wird jeweils nur eine der beiden Madenschrauben
angezogen, so dass die TS-Profile sich relativ
spannungsfrei bei Temperaturänderungen aus-
dehnen bzw. zusammenziehen können. Die Mo-
dullasten werden dennoch übertragen.
Anschließend werden die TS-C Profile in die
SafeClicks auf den Universalprofilen eingeklickt.
Durch das Einrasten des TS-Profils im SafeClick
sind beide Schienen fest miteinander verbunden.
Nun muss jeweils pro Profil links und rechts neben
einem in der Schienenmitte liegenden SafeClick
mit dem TS-Biegewerkzeug abgekantet werden.
Durch diese Maßnahme wird ein späteres Wandern
der Schienen infolge Wärme und Kälte einge-
grenzt.
Einlegen der Module
3.4 und Verlegen der Kabel
Zum Einlegen der Module werden diese zunächst
in das obere TS-Profil eingeschoben und dann
nach unten abgelassen bis sie im unteren Profil
anliegen.
Nach dem Verlegen und Verschalten der Kabel
werden die Module nacheinander zusammen-
geschoben. Durch die Schwerkraft sind sie nun
positioniert und müssen nicht mit Schrauben
fixiert werden.
7
V 0.1 | MA-TRI-STAND-Wellfaserzement | 30.01.23

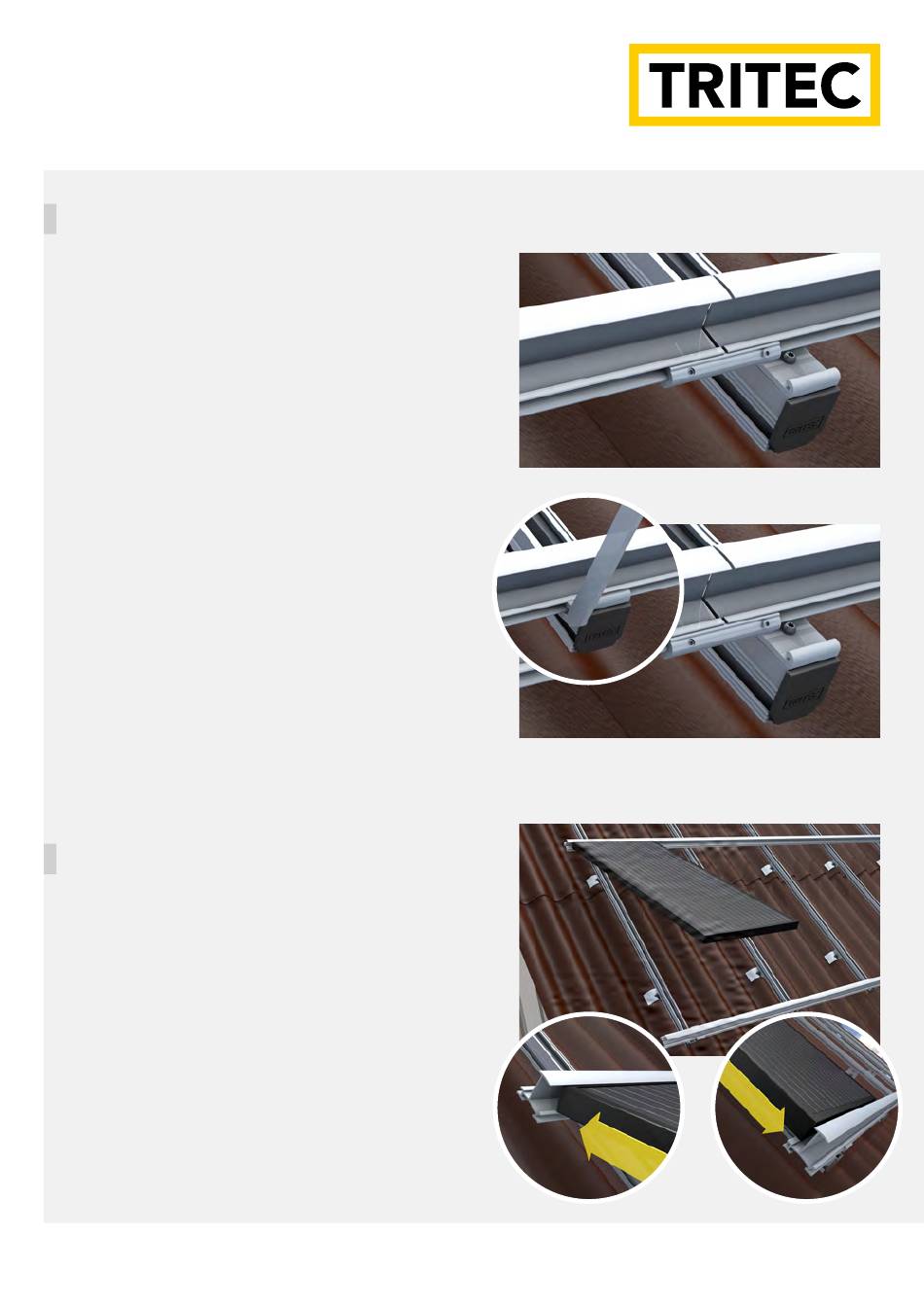

TS-C Profilverbinder
