TRI-STAND
Montageanleitung für
Systeme auf Wellfaserzement
Montage der Universal-
3.2 p rofile UP-X auf dem Dach

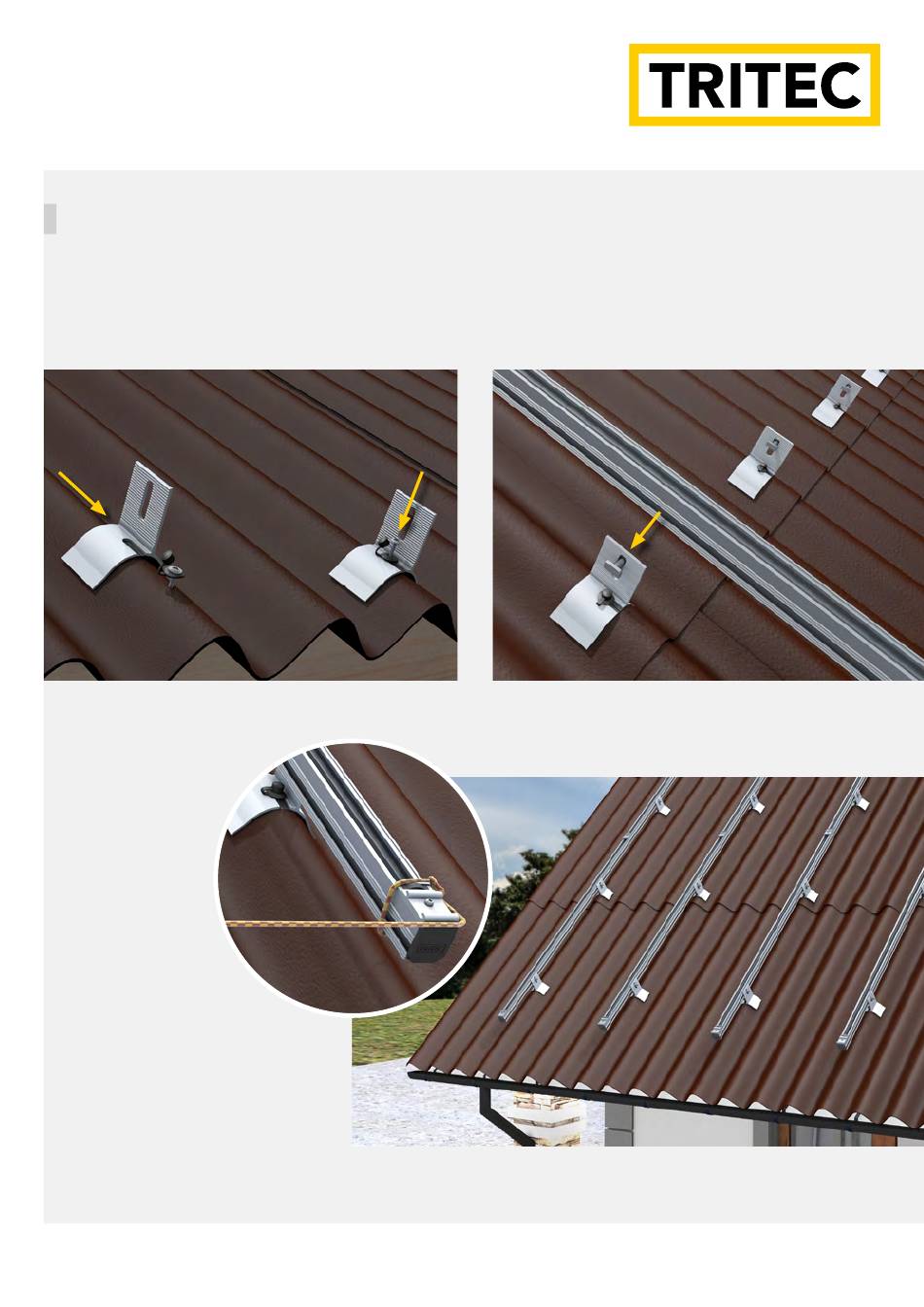

Das erste und das letzte der vormontierten
Profile wird auf den TS-COR installiert. Zum
Befestigen der Profile kommt die Hammerkopf-
schraube M10 zum Einsatz, die senkrecht
TS-COR platzieren
An einer Messleine, die zwischen
diesen beiden äußeren UP-X am
unteren Ende gespannt wird,
lassen sich alle weiteren UP-X
Profile bequem dazwischen aus-
richten und montieren.
6
V 0.1 | MA-TRI-STAND-Wellfaserzement | 30.01.23
gedreht seitlich in das Profil eingeführt wird.
Beim Verschrauben mit dem TS-COR verkantet
sie sich im Profil und die Mutter kann sicher fest-
gezogen werden.
UP-X Profile montieren
UP-X Profile an Messleine ausrichten
