C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR FLÜGEL

EINBAU DER C. BECHSTEIN CONNECT BASISPLATINE

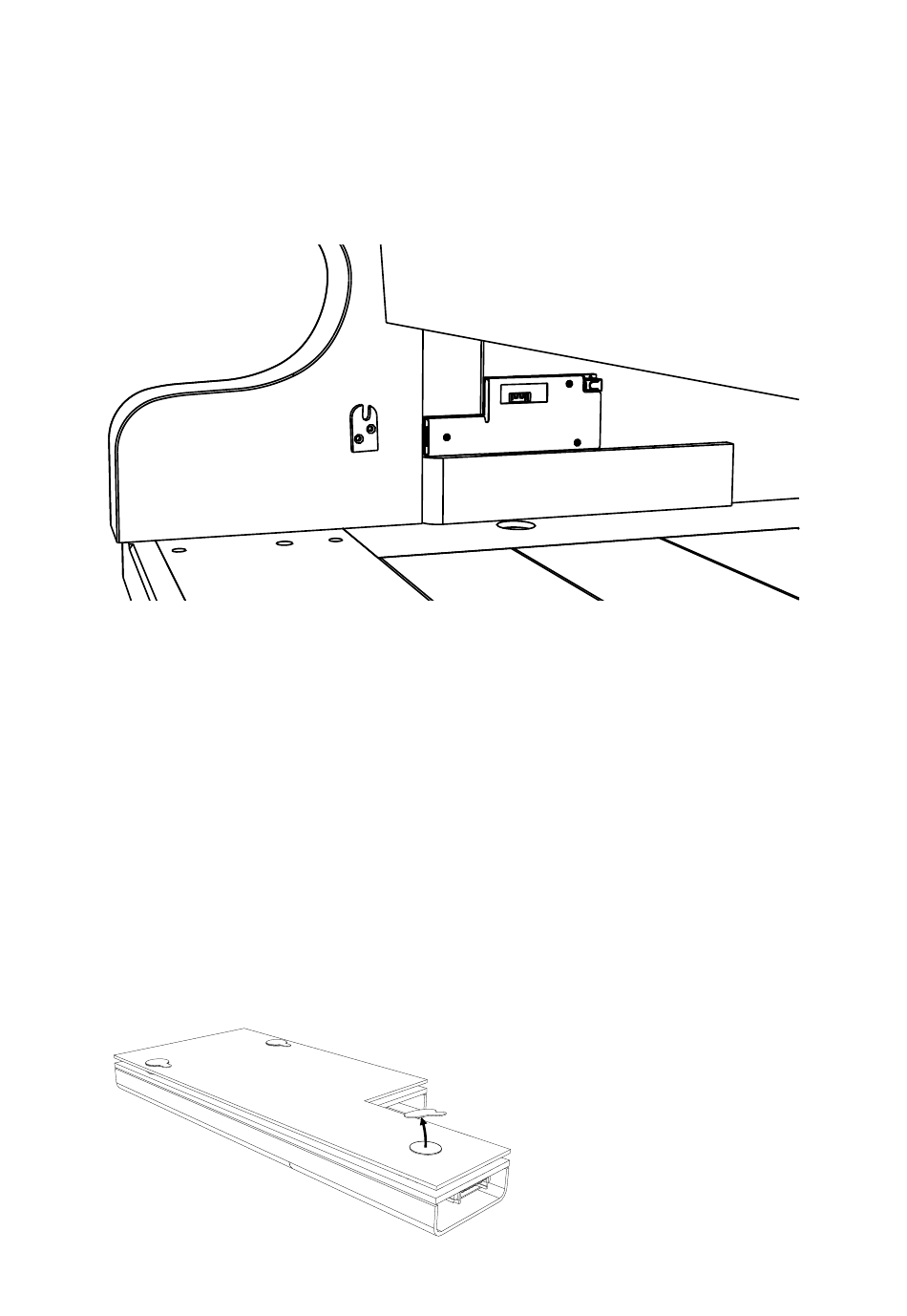

Die Basisplatine (VE01001000000) wird an der linken Innenseite des Flügels oberhalb der
Anstoßleiste positioniert.

Montage der Basisplatine

Die Kabel dürfen in der endgültigen Position der Basisplatine nicht geknickt werden.
Sollte durch die Mechanik sehr begrenzter Platz zur Verfügung stehen, kann das Gehäu-
se der Basisplatine entfernt werden.
Nach Entfernen des Gehäuses ist darauf zu achten, dass beim Einschieben der Mecha-
nik die Basisplatine insbesondere die DC-Buchse auf der Platine nicht beschädigt wird.
Falls notwendig muss die Position der Basisplatine erneut angepasst werden, sodass sie
nicht mit der Mechanik kollidiert. Durch Drehen auf der Befestigungsfläche kann diese
wieder gelöst und mit neuen Klebepunkten anders positioniert werden.
Die Basisplatine wird mithilfe der Klebepunkte auf dem Gehäuse befestigt. Die Fläche
vorher entfetten.
Die Schutzfolie an den Klebepunkten abziehen und die Basisplatine mit leichtem Druck
an die ausgewählte Stelle setzen.
