C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR FLÜGEL
Ein Mindestabstand der Sensorikleiste innerhalb des Klaviaturrahmens ergibt sich
durch die Größe der Klemmbuchsen. Die Leiste sollte möglichst parallel zum Rahmen
verlaufen.

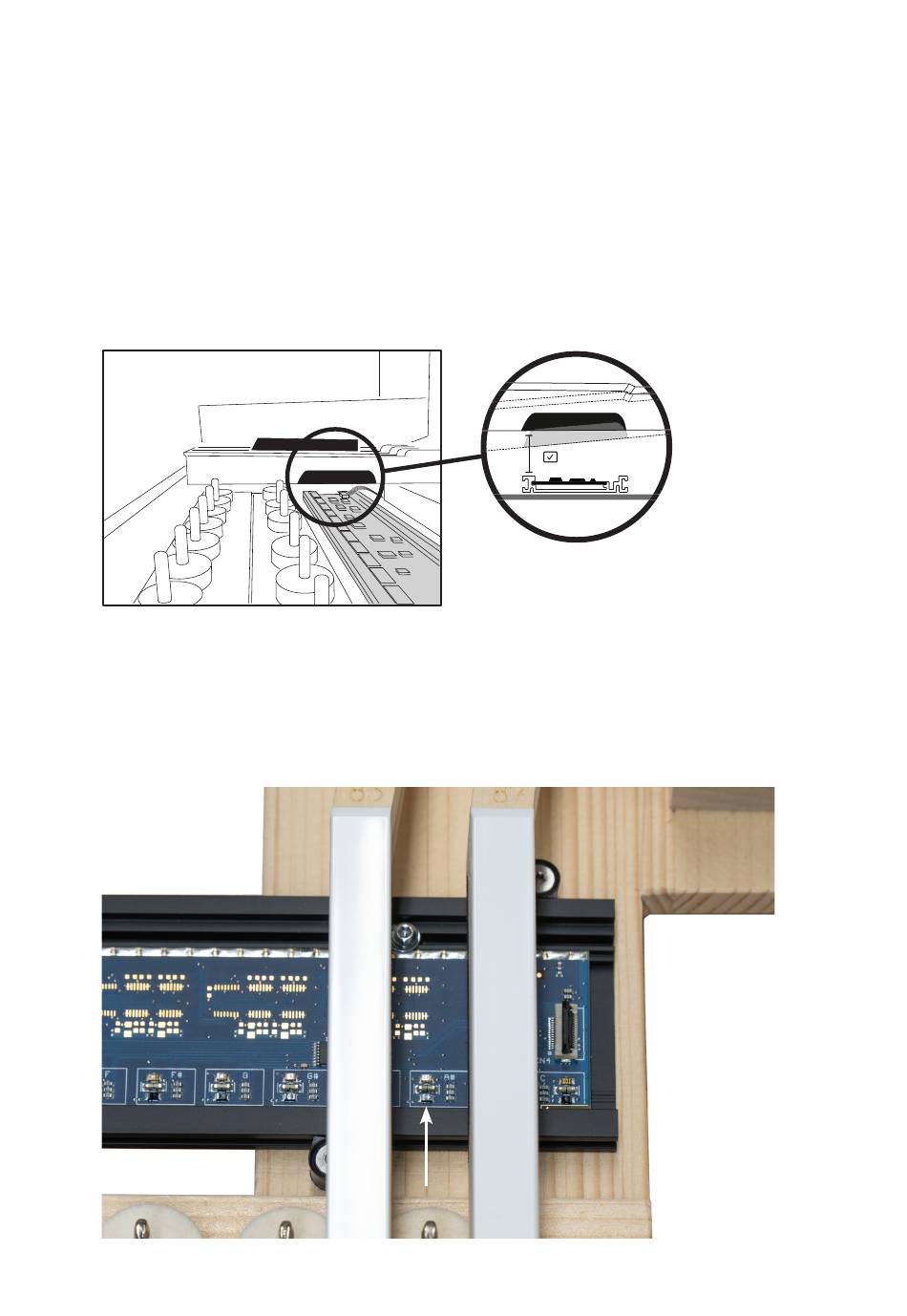

Die Höhe der Oberkante Sensorikleiste zur Unterkante der Taste in der Ruheposition
darf maximal 15 mm betragen. Bei Bedarf können die Klemmbuchsen mit den Distanz-
ringen (CBD-00045) unterlegt werden um den Abstand der Sensorikleiste zu den Tasten
zu verringern. Minimal darf die Sensorikleiste nicht von der stark
angeschlagenen Taste berührt werden. Das entspricht etwa 8 mm Abstand in der
Ruheposition.
8 - 15 mm
Die horizontale Position (links/ rechts) der Sensorikleiste muss so gewählt werden,
dass sich die Sensoren (nicht das auf die Platinen aufgedruckte weiße Viereck zu jeder
Taste) möglichst mittig unter den Tasten befinden.
Zur Ausrichtung Tasten 1 und 3 sowie 85 und 87 einlegen und die Sensorikleiste so
nach link oder rechts bewegen, dass der Sensor der jeweiligen schwarzen Taste (A#)
mittig zwischen den Tasten zum Vorschein kommt.
