C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR FLÜGEL
Kabel anschließen
1
3
2

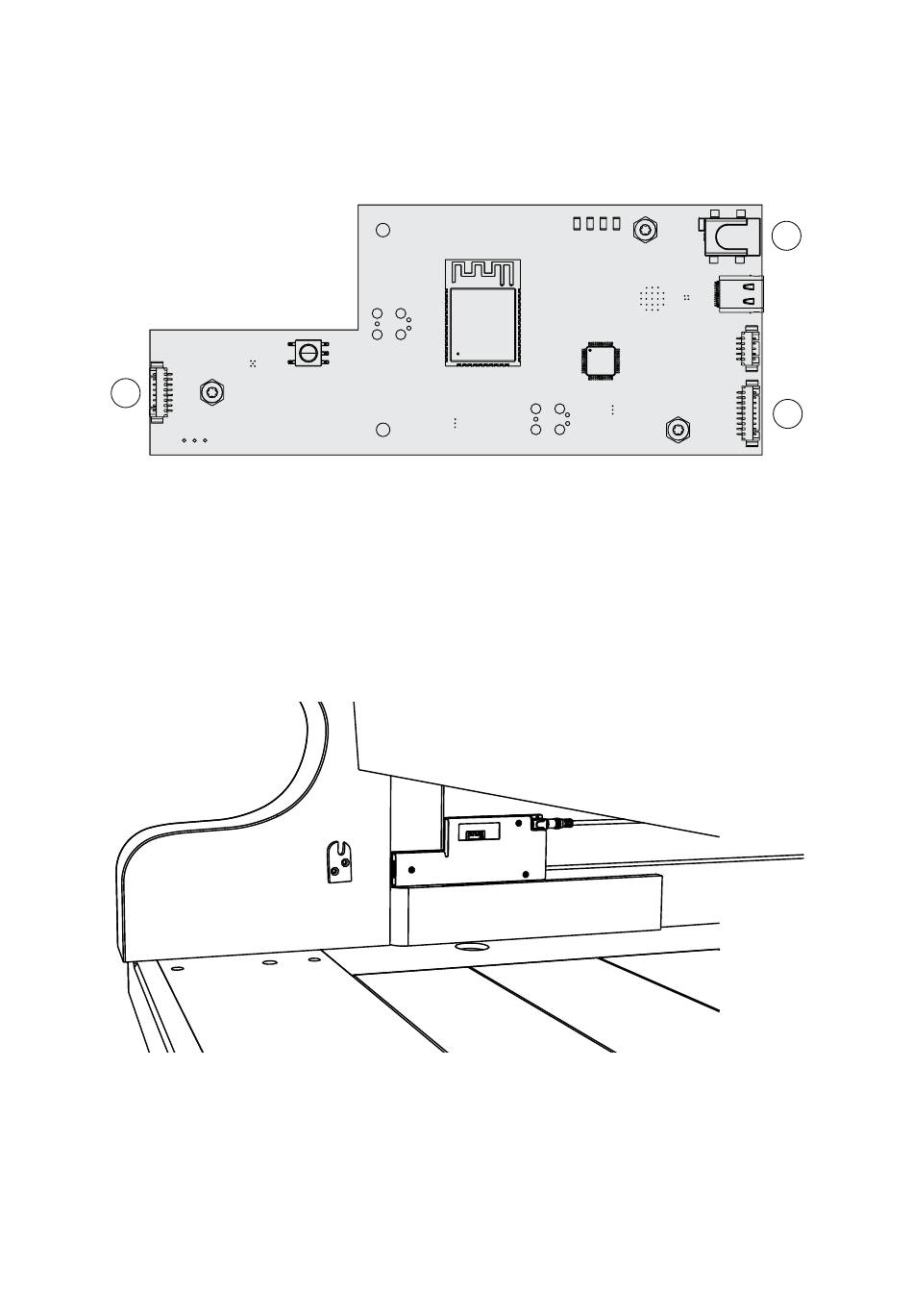

1. DC-Anschlusskabel (VE01002000000)
2. Pedalsensoren mit dreifarbigem Anschlusskabel (VE01004000000)
3. Verbindungskabel zur Sensorikleiste (CBD-00023)
DC-Anschlusskabel und Anschlusskabel der Pedalsensoren anschließen.
Mithilfe der Kabelschellen (CBD-00024) und Kabelbinder (CBD-00211) können die Kabel
so unauffällig und sauber wie möglich verlegt werden.
Das Spielwerk zurück in das Instrument schieben und das Verbindungskabel zur
Sensorikleiste mit der Basisplatine verbinden.
18
