C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR KLAVIERE

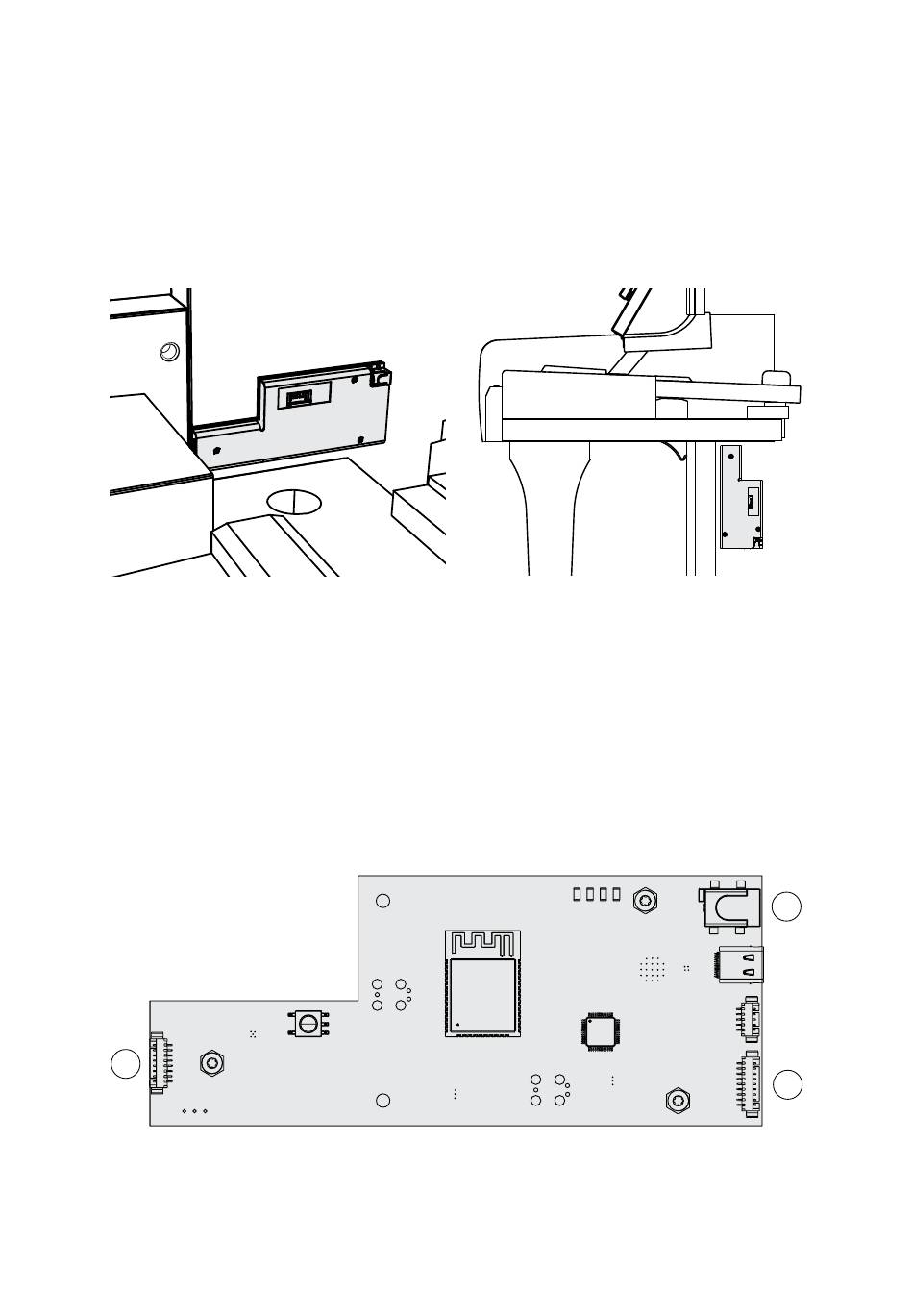

EINBAU DER C. BECHSTEIN CONNECT BASISPLATINE

Die Basisplatine (VE01001000000) wird an der linken Seite des Klaviers innen installiert.
Wir empfehlen den Einbau hinter der linken Klaviaturbacke oder unterhalb des Klaviatur-
bodens an der linken Innenwand.
Einbau hinter linker Klaviaturbacke.
Kabel anschließen
Kabel aller Komponenten an Basisplatine anschließen.
1. DC-Anschlusskabel (VE01002000000)
2. Pedalsensoren mit dreifarbigem Anschlusskabel (VE01004000000)
3. Verbindungskabel zur Sensorikleiste (CBD-00023)
3
Einbau unterhalb des Klaviaturbodens an
linker Innenwand..
15
1
2
