C. Bechstein Connect Einbauanleitung Seite 18

C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR KLAVIERE

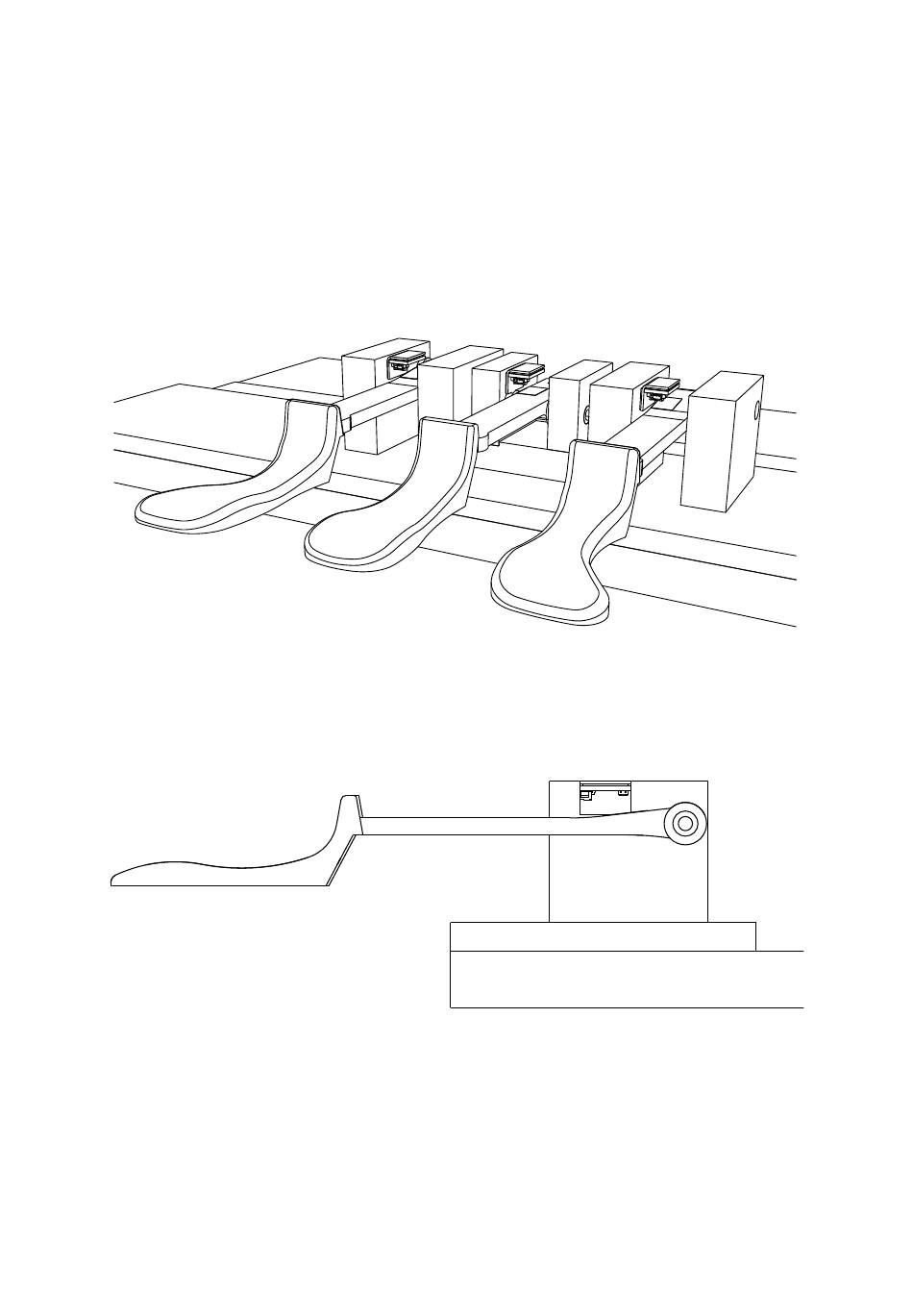

Die Aluminiumwinkel (VE01005000000) mit Sensoren an den jeweiligen Pedalklötzen
befestigen. Die Pedalsensoren bzw. deren Kabel sind wie folgt farblich markiert:
Rechtes Pedal:
Mittleres Pedal:
Linkes Pedal:
Der Abstand zwischen Sensor und Reflektionsfläche darf 3 bis 15 mm betragen und
sollte so gewählt werden, dass ein möglichst großer Unterschied zwischen gedrücktem
Pedal und Ruhestellung messbar ist.
Schutzfolie der Klebefläche des Aluminiumwinkels entfernen und fest an den Pedalklotz
drücken.
Die Kabel der Pedalsensoren mit Hilfe der Kabelschellen so befestigen, dass keine
beweglichen Teile berührt werden.
Rot
Schwarz
Weiß
18
