C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR KLAVIERE

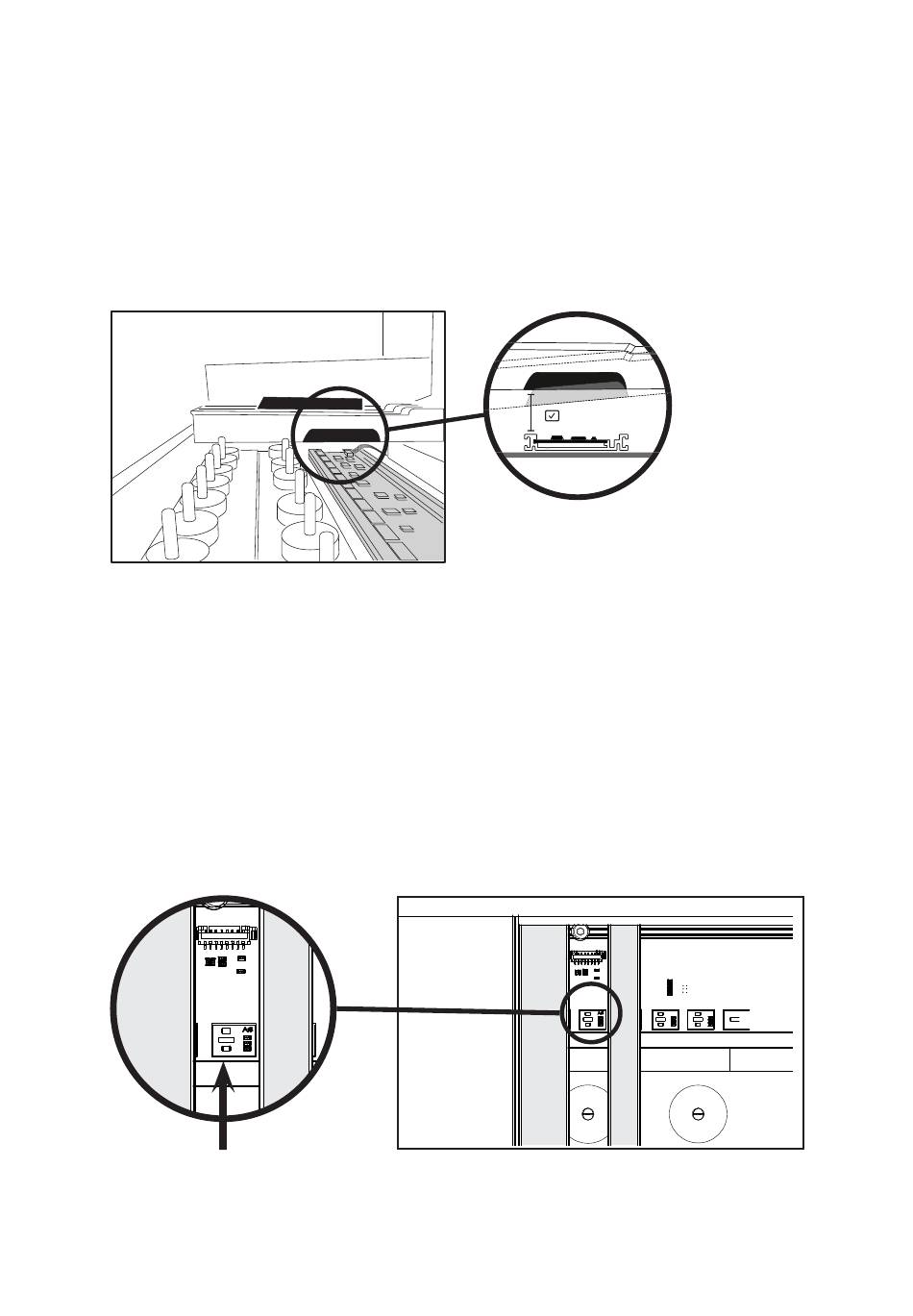

Ein Mindestabstand der Sensorikleiste innerhalb des Klaviaturrahmens ergibt sich durch
die Größe der Klemmbuchsen. Die Leiste sollte möglichst parallel zum Rahmen
verlaufen.
Die Höhe der Oberkante Sensorikleiste zur Unterkante der Taste in der Ruheposition
darf maximal 15 mm betragen. Minimal darf die Sensorikleiste nicht von der stark
angeschlagenen Taste berührt werden. Das entspricht etwa 8 mm Abstand in der
Ruheposition.
8 - 15 mm
Tipp: Bei Instrumenten mit beengtem Platzangebot können die Buchsen auch an einer
Seite weggelassen werden, so, dass eine Nut der Sensorikleiste bündig am Klaviatur-
rahmen anliegt. Um Resonanzen durch Vibration zu vermeiden, kann in einem solchen Fall
ein Filz zwischen Klaviaturrahmen und Sensorikleiste angelegt oder geklebt werden.
Die horizontale Position (links/ rechts) der Sensorikleiste muss hingegen so gewählt
werden, dass sich die Sensoren (nicht das auf die Platinen aufgedruckte weiße Viereck
zu jeder Taste) möglichst mittig unter den Tasten befinden.
Zur Ausrichtung Tasten 1 und 3 einlegen und die Sensorikleiste so nach link oder rechts
bewegen, dass der zweite Sensor von links (A#) mittig zwischen diesen Tasten zum
Vorschein kommt.
Der Sensor für A# liegt mittig zwischen Taste 1 und 3. Da der Sensor nicht mittig im
weißen Viereck sitzt, nicht anhand des Vierecks ausrichten.
