C. BECHSTEIN CONNECT · EINBAUANLEITUNG FÜR KLAVIERE

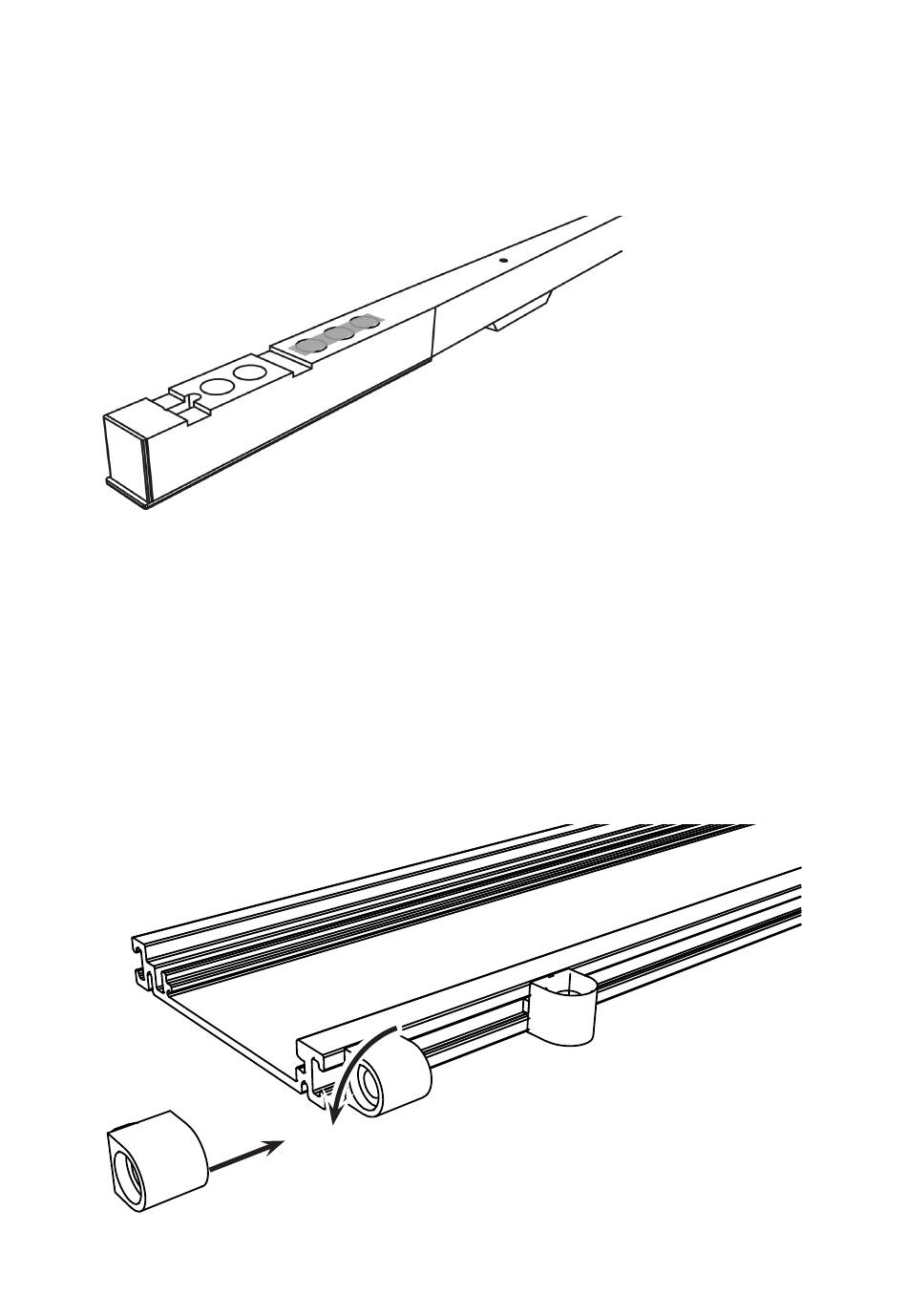

Weist Taste Nr. 88 auf der Unterseite Bohrungen auf, sind diese in Höhe der Sensoren
mit dem Reflektorstreifen (CBD-00019) zu überkleben. Es ist wichtig, dass eine helle
und glatte Reflexionsfläche gewährleistet ist.
Löcher der Taste 88 überkleben.

Vorbereitung und Ausrichtung der Sensorikleiste

Auf jede Seite der Sensorikleiste (VE01110000000) drei Klemmbuchsen (CBD-00022)
auffädeln und auf die passende Position jeweils mittig auf die Klaviaturrahmenfedern
bewegen. Bei Klaviaturrahmen ohne Federn vier Klemmbuchsen auf jeder Seite gleich-
mäßig über die Länge der Sensorikleiste verteilen.
Die Buchsen lassen sich ohne höheren Kraftaufwand nur in eine Richtung um 90°
drehen. Die Buchsen so ausrichten, dass die Senkkopf-Vertiefung nach oben zeigt.
12
