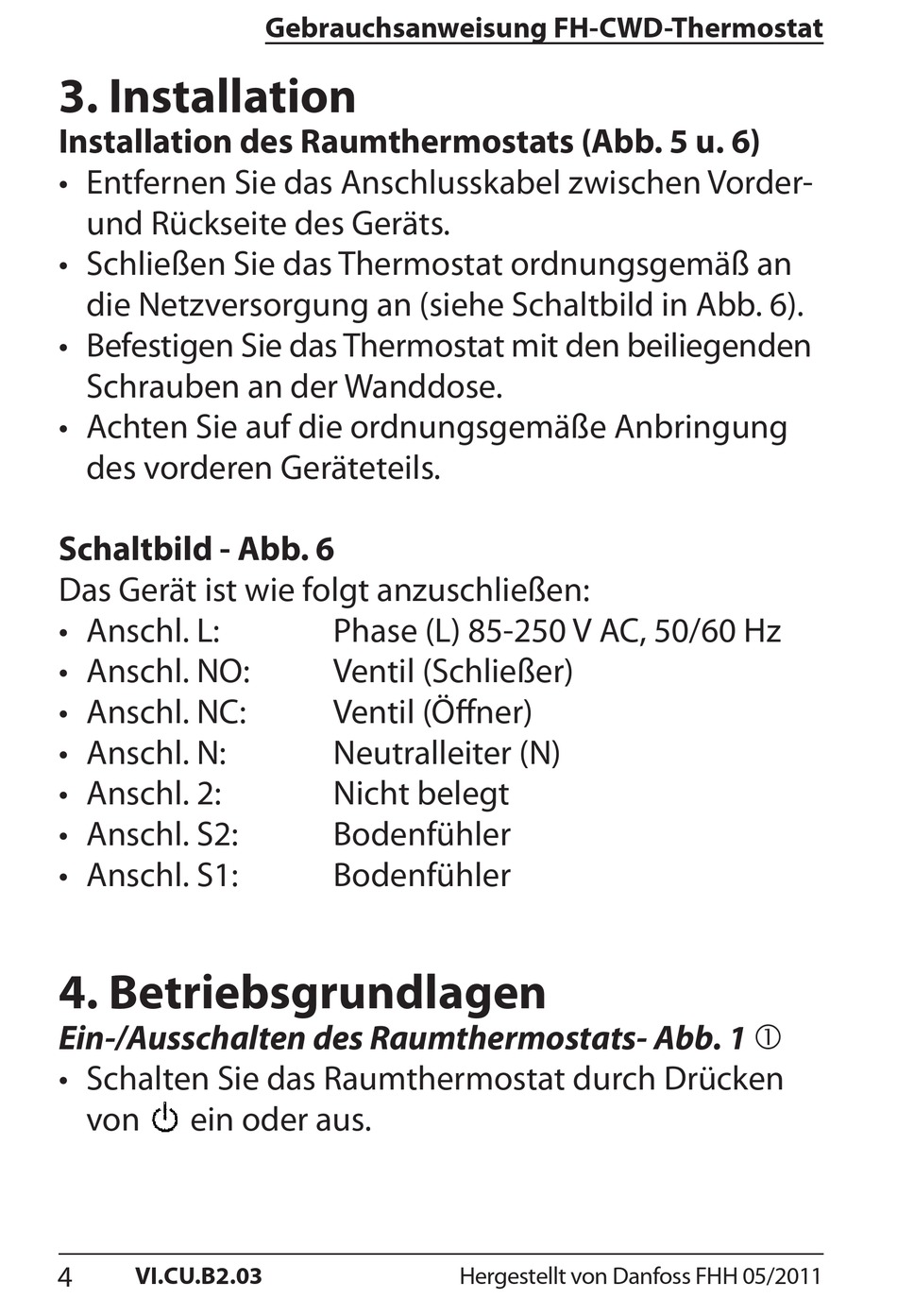

3. Installation

Installation des Raumthermostats (Abb. 5 u. 6)
• Entfernen Sie das Anschlusskabel zwischen Vorder-
und Rückseite des Geräts.
• Schließen Sie das Thermostat ordnungsgemäß an
die Netzversorgung an (siehe Schaltbild in Abb. 6).
• Befestigen Sie das Thermostat mit den beiliegenden
Schrauben an der Wanddose.
• Achten Sie auf die ordnungsgemäße Anbringung
des vorderen Geräteteils.
Schaltbild - Abb. 6
Das Gerät ist wie folgt anzuschließen:
• Anschl. L:
• Anschl. NO:
• Anschl. NC:
• Anschl. N:
• Anschl. 2:
• Anschl. S2:
• Anschl. S1:

4. Betriebsgrundlagen

Ein-/Ausschalten des Raumthermostats- Abb. 1 
• Schalten Sie das Raumthermostat durch Drücken
von ein oder aus.
4
VI.CU.B2.03
Gebrauchsanweisung FH-CWD-Thermostat
Phase (L) 85-250 V AC, 50/60 Hz
Ventil (Schließer)
Ventil (Öffner)
Neutralleiter (N)
Nicht belegt
Bodenfühler
Bodenfühler
