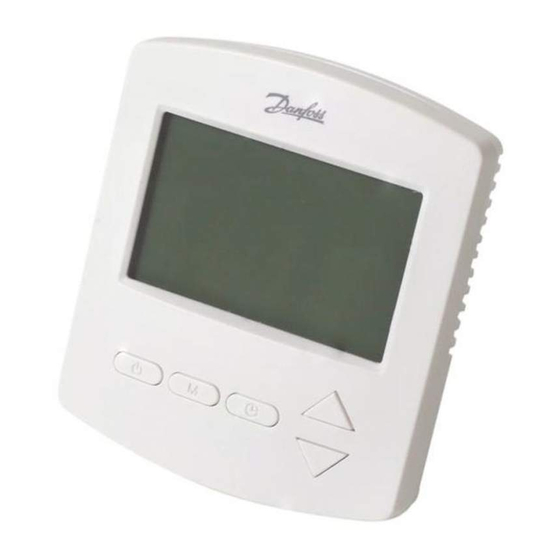

Danfoss FH-CWP Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Thermostate
  5. FH-CWP
  6. Gebrauchsanweisung

Danfoss FH-CWP Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für FH-CWP:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Instruction
FH-CWP Thermostat

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss FH-CWP

Inhaltszusammenfassung für Danfoss FH-CWP

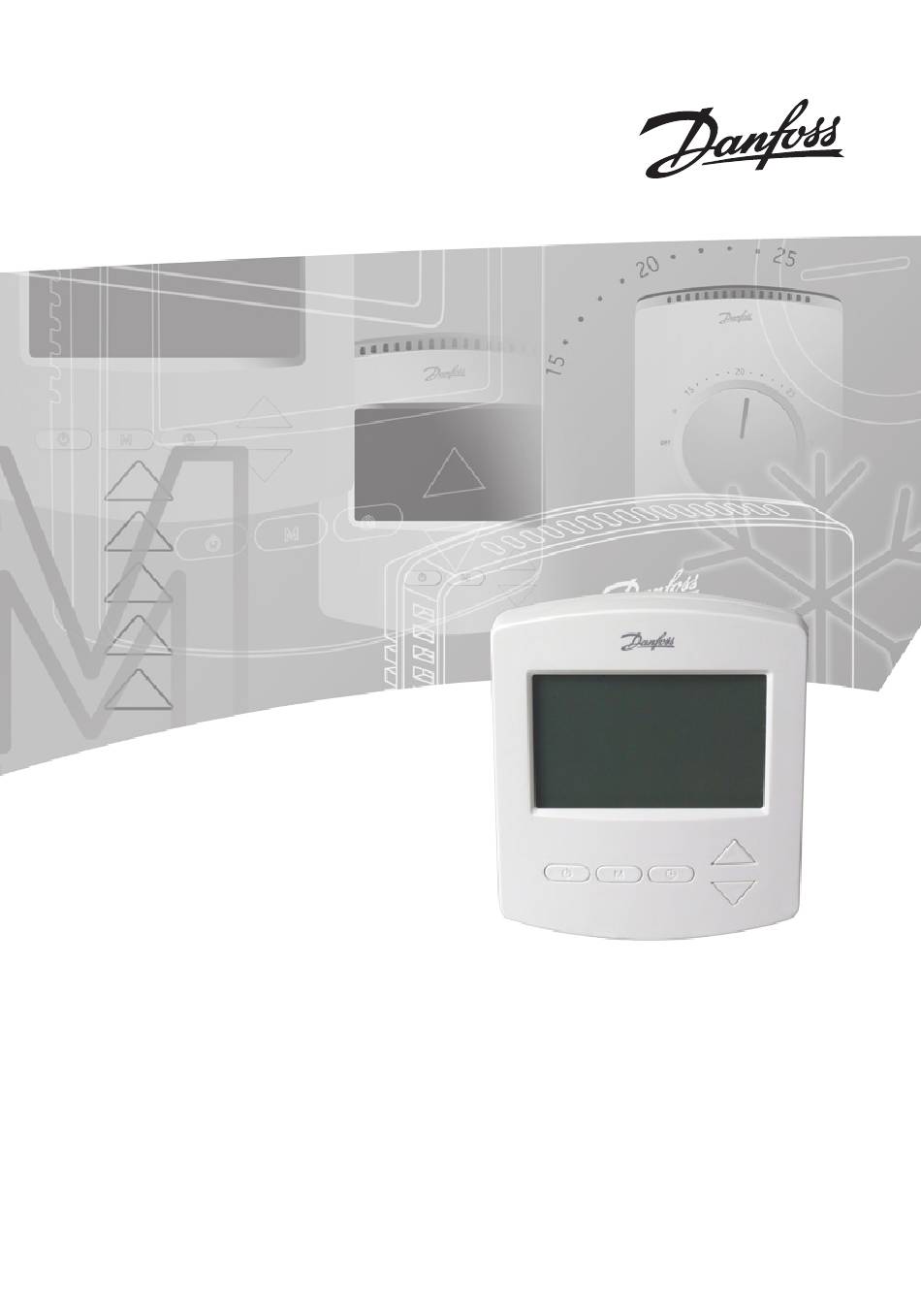

  • Seite 1 Instruction FH-CWP Thermostat...
  • Seite 3 Instruction FH-CWP Thermostat Instruction FH-CWP Thermostat Инструкция для термостата FH-CWP FH-CWP-Thermostat - Gebrauchsanweisung Instructions thermostat FH-CWP FH-CWP 温控器使用说明 Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 4 Instruction FH-CWP Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 5: Inhaltsverzeichnis

    Protect the thermostat from dirt, fluids, concrete and do NOT insert any objects into it. Do not cover the thermostat, for instance by hanging towels directly in front of it. Installation must be done by an authorized electrician. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 6: Functional Overview

    ON/OFF Timer Function (Active or be- ing SET) Indication that timer is ON or OFF Advanced Programmable Timer Func- tion (Active or being SET) Frost Protection – (Active or being SET) Actual weekday Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 7: Mounting

    Phase (L) AC85-250V, 50/60 Hz • Term NO: Valve (NO) • Term NC: Valve (NC) • Term N: Neutral (N) • Term 2: Empty • Terminal S2: Floor sensor • Terminal S1: Floor sensor Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 8: Manual Operating Mode (Factory Setting)

    • Press flash. • Use Fig. 1 to select the day of the week. Displaying the Room Temperature Fig. 3 • The actual room temperature is shown in the display as default Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 9 • Press Fig. 1 anytime to change the de- sired room temperature value, is shown in the display. • When releasing the Fig. 1 the display returns to showing the actual room temperature Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 10: On/Off Timer Function

    Fig. 1 again, minutes will flash. • Use Fig. 1 to select the minutes. Fig. 1 shortly, actual weekday will • Press flash. • Use Fig. 1 to select the day of the week. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 11 Fig. 1 anytime (whenever the thermostat is ON) to change the desired room temperature value, will be shown in the display. • When releasing the Fig. 1 the display returns to showing the actual room temperature Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 12: Advanced Programmable Timer Function

    Fig. 1 again, minutes will flash. • Press • Use Fig. 1 to select the minutes. • Press Fig. 1 until week flashes. • Use Fig. 1 to select the day of the week. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 13 Fig. 1 to accept this setting. • Use Fig. 1 to select the required temperature. • Press Fig. 1 to accept this setting. Program 2, Event 2-4: Repeat the Event 1 procedure for programming Event 2-4. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 14 • When releasing the Fig. 1 the display returns to showing the actual room temperature This temperature change is only temporary and will be maintained only until the next programmed setting! Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 15: Choosing Room Temperature Control Or Both Room And Floor Temperature Control

    For specific maximum floor tempera- tures please refer to recommendations from floor suppliers. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 16 • Release M Fig.1, and the display shows • Press Fig. 1 to set the desired maximum floor temperature limit. • Wait 5 seconds for the thermostat to exit SET mode and power off. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 17: Frost Protection

    E1 will be displayed when room sensor failure. E2 will be displayed when floor sensor failure. E2 will be read when pressing M Fig. 1 to check floor temperature. Any case, all relay output would be turned off. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 18: Technical Specifications

    Yes, if enabled: < 5 °C heating on > 7 °C heating off Ambient - 10 °C – 60 °C temperature Precision ±1 °C Hysteresis 1 °C, symmetrical around the setpoint temperature IP class Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 19 <3A Mounting Flush Mounting for Euro- pean and Chineese built in sockets Network, wire Network, wireless Off-set function Yes (+/-10 °C) Power consump- tion Power supply, battery Power supply, net 85-250Vac, 50/60Hz Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 20 Sensor, floor 20-45 °C - set range Sensor, room NTC 100K accuracy: ±1% Sensor, room - set 5-35 °C range Shell material/ non 94V0/ Yes inflammable Shell material, type ABS+PC Static protection Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 21 Instruction FH-CWP Thermostat Feature Description Programmable Two program functions 1. ON/ OFF program 2 periods/ day 2. Periode program for automatic comfort temperature and setback temperature 4 periods/ 5+2 days Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 22 Instruction FH-CWP Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 23 Инструкция для термостата FH-CWP Содержание 1. Обзор функций............. 24 2. Монтаж ................25 3. Установка ................ 25 4. Режим ручного управления (заводская настройка) ..........26 5. Таймер включения/выключения ......27 6. Улучшенный программируемый таймер ..29 7. Выбор контроля температуры в...

  • Seite 24: Обзор Функций

    Инструкция для термостата FH-CWP 1. Обзор функций Вид спереди - рис. 1  Нажимная кнопка  Нажимная кнопка М  Нажимная кнопка  Переключатель Вверх/вниз Вид сзади - рис. 2 Резьбовое отверстие для скрытого монтажа  Контакты для подключения кабеля ...

  • Seite 25: Монтаж

    Инструкция для термостата FH-CWP 2. Монтаж Размещение комнатного термостата - рис. 4  ! Если возможно, комнатный термостат должен устанавливаться в местах, исключающих воз- действие на него солнечных лучей, сквозняков и иных источников тепла (напр., телевизора). 3. Установка Установка комнатного термостата - рис. 5 и рис. 6 •...

  • Seite 26: Режим Ручного Управления

    Инструкция для термостата FH-CWP 4. Режим ручного управления (заводская настройка) Включение и выключение термостата осуществляется нажатием кнопки Рис. 1. Выбор ручного режима Включение термостата осуществляется нажатием кнопки Рис. 1. • Нажмите M в течение 3 секунд - Рис.1. • Выбор 01 = Ручной режим при помощи...

  • Seite 27: Таймер Включения/Выключения

    Инструкция для термостата FH-CWP Установка и изменение желаемой температуры в помещении • Нажмите кнопку или Рис. 1 каждый раз для изменения желаемой температуры в помещении, отображено на экране. • При отпускании или Рис.1 на экран вернется отображение существующей температуры в по- мещении...
  • Seite 28 Инструкция для термостата FH-CWP Установка часов Рис. 3 Su. Mo. Tu. We. Th. Fr. Sa. • Нажмите Рис. 1 непродолжительное время, час будет мигать. • Нажмите Рис. 1 для установки часов. • Нажмите Рис. 1 еще раз, минуты будет мигать.

  • Seite 29: Улучшенный Программируемый Таймер

    Инструкция для термостата FH-CWP • При отпускании или Рис.1 на экран вер- нется отображение существующей температуры в помещении 6. Улучшенный программируе- мый таймер Улучшенный программируемый таймер позволяет задать программу, контролируемую таймером, для автоматического поддержания комфортной тем- пературы и сокращения энергопотребления, когда...
  • Seite 30 Инструкция для термостата FH-CWP • Используйте Рис. 1 для установки минут. • Нажмите Рис. 1 до неделя начнет мигать. • Нажмите Рис. 1 для установки дня недели. Программа 1: • Нажмите Рис. 1 на 3 секунды, отобразится номер 1 и Mo. Tu. We. Th. Fr.

  • Seite 31: Выбор Контроля Температуры В Помещении Или Контроля Температуры Пола И В Помещении

    Инструкция для термостата FH-CWP Программа 2, событие 2-4: Повторите процедуру программирования события 1 для событий 2-4. Термостат будет выполнять программу из 4 со- бытий на основе текущего времени и даты. Временное задание и изменение желаемой температуры в помещении • Нажмите...

  • Seite 32: Защита От Перегрева Пола

    Инструкция для термостата FH-CWP 01 = контроль температуры в помещении только комнатным датчиком, напольный датчик отключен, проверка и установка только температуры в по- мещении. 02 = контроль температуры пола и в помещении, используются напольный и комнатный датчики, проверка и установка температуры в помещении и...

  • Seite 33: Защита От Мороза

    Инструкция для термостата FH-CWP Установка максимальной температуры пола Выключение термостата осуществляется нажатием кнопки Рис. 1. • Нажмите M Рис. 1 в течение 5 секунд, пока на экране не отобразится • Отпустите кнопку M Рис.1, и на экране отобра- зится • Нажмите кнопку...

  • Seite 34: Сообщения Об Ошибках

    Инструкция для термостата FH-CWP 10. Сообщения об ошибках E1 будет отображено на экране при неисправности комнатного датчика. E2 будет отображено на экране при неисправности напольного датчика. E2 будет отображаться при на- жатии M Рис. 1 для проверки температуры пола. В любом случае, все выходы реле будут отключены.
  • Seite 35 Инструкция для термостата FH-CWP Функция Описание Защита от мороза Да, если включена: < 5 °C обогрев включается > 7 °C обогрев выклю- чается Температура окру- - 10 °C - 60 °C жающей среды Точность регули- ±1 °C ровки Гистерезис 1 °C, симметрично задан- ной...
  • Seite 36 Инструкция для термостата FH-CWP Функция Описание Монтаж Скрытый монтаж для европейских и китайских встроенных розеток Сеть, кабельная Нет Сеть, беспроводная Нет Функция компен- Да (+/-10 °C) сации Потребляемая 2 Вт мощность Источник питания, Нет батарея Источник питания, 85-250 В, переменный ток...
  • Seite 37 Инструкция для термостата FH-CWP Функция Описание Датчик, комнатный NTC 100K точность: ±1% Датчик, комнатный 5-35 °C - диапазон регули- ровки Материал корпуса/ 94V0/ Да негорючий Материал корпуса, ABS+PC тип Антистатическая Да защита Управление про- Две программы граммой 1. Программа включения/ выключения...
  • Seite 38 Инструкция для термостата FH-CWP Изготовлено 05.2011 компанией Danfoss FHH VI.CU.C2.2D...
  • Seite 39 Flüssigkeiten oder Beton in Kontakt kommt, und schieben Sie keine Gegenstände in das Thermostat ein. Decken Sie das Ther- mostat nicht ab (hängen Sie beispielsweise keine Handtücher direkt vor das Gerät). Die Installation ist von einem befugten Elektriker durchzuführen. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 40: Funktionsübersicht

    Eingestellte Raumtemperatur Eingestellte Bodentemperatur EIN/AUS-Timerfunktion (aktiv oder wird eingestellt (SET)) Anzeige für Timer EIN oder AUS Erweiterte Programmierbare Timerfunkti- on (aktiv oder wird eingestellt (SET)) Frostschutz - (aktiv oder wird eingestellt (SET)) Aktueller Wochentag Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 41: Anbringung

    Phase (L) 85-250 V AC, 50/60 Hz • Anschl. NO: Ventil (Schließer) • Anschl. NF: Ventil (Öffner) • Anschl. N: Neutralleiter (N) • Anschl. 2: Nicht belegt • Anschl. S2: Bodenfühler • Anschl. S1: Bodenfühler Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 42: Manueller Betrieb (Werkseinstellung)

    (Abb. 1). Der aktuelle Wo- chentag (actual weekday) blinkt. • Stellen Sie mit (Abb. 1) den Wochentag ein. Anzeige der Raumtemperatur - Abb. 3 • Die tatsächliche Raumtemperatur wird in der Anzei- ge als Standard angezeigt. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 43: Ein/Aus-Timerfunktion

    Schalten Sie das Thermostat ein, indem Sie drücken (Abb. 1). Auswählen des einfachen EIN/AUS-Timermodus • Drücken Sie drei Sekunden lang M (Abb.1). • Wählen Sie per (Abb. 1) 02 = Einstellen eines EIN/AUS-Timers. erscheint in der Anzeige. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 44 Stunde (hour) blinken in der Anzeige. • Stellen Sie mit (Abb. 1) die Stunde ein. (Abb. 1). Die Minuten • Drücken Sie erneut (minutes) blinken. • Stellen Sie mit (Abb. 1) die Minuten ein. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 45: Erweiterte Programmierbare Timerfunktion

    • Schalten Sie das Thermostat ein, indem Sie drücken (Abb. 1). • Drücken Sie drei Sekunden lang M (Abb. 1). • Wählen Sie mit (Abb. 1) 03 = Einstellen eines Nachtanhebungsprogramms für 5+2 Tage - 4 Ereignisse. In der Anzeige erscheint Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 46 • Stellen Sie mit (Abb. 1) die gewünschte Temperatur ein. • Bestätigen Sie diese Einstellung mit (Abb. 1). Programm 1, Ereignis 2-4: Wiederholen Sie das Verfahren für Ereignis 1, um Ereignis 2-4 zu programmieren. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 47 • Drücken Sie zu einer beliebigen Zeit oder (Abb. 1), um die gewünschte Raumtemperatur zu ändern. wird in der Anzeige angezeigt. • Wenn Sie oder (Abb. 1) loslassen, wird wieder die tatsächliche Raumtemperatur angezeigt. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 48: Auswahl Von Raumtemperaturregelung Oder Raum- Und Bodentemperaturregelung

    01 = Raumtemperaturregelung nur mit Raumfühler, kein Bodenfühler, nur Prüfung und Einstellung der Raumtemperatur. 02 = Raum- und Bodentemperaturregelung mit Raum- und Bodenfühler, Prüfung und Einstellung der Raumtemperatur sowie der maximalen Bodentem- peratur. Die Werkseinstellung lautet 01. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 49: Schutzfunktion Für Maximale Bodentemperatur

    Schalten Sie das Thermostat aus, indem Sie drük- ken (Abb. 1). • Drücken Sie fünf Sekunden lang M (Abb. 1), bis in der Anzeige erscheint. • Lassen Sie M los (Abb.1). In der Anzeige erscheint Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 50 (Abb. 1) zu einer beliebigen Zeit (das Thermostat muss eingeschaltet sein), um die gewünschte Raumtemperatur zu ändern. In der Anzeige erscheint • Wenn Sie oder (Abb. 1) loslassen, wird wieder die tatsächliche Raumtemperatur angezeigt Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 51: Frostschutz

    E1 wird bei einer Störung des Raumfühlers angezeigt. E2 wird bei einer Störung des Bodenfühlers angezeigt. E2 wird gelesen, wenn Sie M drücken (Abb. 1), um die Bodentemperatur zu prüfen. In jedem Fall würden alle Relaisausgänge ausge- schaltet. Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 52: Technische Spezifikationen

    In jedem Fall schaltet das Thermostat alle Relaisausgänge aus. Frostschutz Ja, wenn aktiviert: < 5 °C Heizung ein > 7 °C Heizung aus Umgebungs- - 10 °C -60 °C temperatur Genauigkeit ±1 °C Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 53 IP-Schutzart LCD-Hintergrund- beleuchtung/ Nachtlicht LCD-Anzeige LED-Anzeige Nein Max. induktive <1A Belastung Max. ohmsche <3A Belastung Anbringung Unterputz-Anbringung für europäische und chinesi- sche Einbausteckdosen Netzwerk, drahtge- Nein bunden Netzwerk, drahtlos Nein Offset-Funktion Ja (+/-10 °C) Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...

  • Seite 54: Beschreibung

    Optional, 2 Anschlüsse (S1, S2) für Anschluss eines externen Fühlers. Fühlertyp NTC, 10K, Genauigkeit: ±1%” Fühler, Boden 20-45 °C - Einstellbereich Fühler, Raum NTC, 100 K, Genauigkeit: ±1% Fühler, Raum - 5-35 °C Einstellbereich Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 55 FH-CWP-Thermostat - Gebrauchsanweisung Merkmal Beschreibung Gehäusematerial/ 94V0/Ja Nichtbrennbar Gehäusematerial, ABS+PC Statikschutz Programmierbar Zwei Programmfunktionen 1. EIN/AUS-Programm, 2 Zeiträume pro Tag 2. Programm für automa- tische Komforttemperatur und Nachtanhebung, 4 Zeiträume/5+2 Tage Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 56 FH-CWP-Thermostat - Gebrauchsanweisung Hergestellt von Danfoss FHH 05/2011 VI.CU.C2.2D...
  • Seite 57 Protéger le thermostat contre la saleté, les fluides, le béton et ne PAS insérer d’objet. Ne pas couvrir le thermostat, en plaçant des serviettes devant par exemple. L’installation doit être réalisée par un électricien agréé. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 58: Présentation Fonctionnelle

    (active ou en cours de réglage) Indique que la minuterie est active ou désactivée Fonction de minuterie programmable avancée(active ou en cours de réglage) Hors gel - (active ou en cours de réglage) Jour de la semaine Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 59: Montage

    Vanne (NO) • Borne NF : Vanne (NF) • Borne N : Neutre (N) • Borne 2 : Vide • Borne S2 : Capteur de sol • Borne S1 : Capteur de sol Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 60: Mode De Fonctionnement Manuel (Réglage En Usine)

    Fig. 1 brièvement, le jour de la semaine clignotera. • Utiliser Fig. 1 pour sélectionner le jour de la semaine. Afficher la température ambiante Fig. 3 • La température ambiante réelle est présentée sur l’écran par défaut. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 61: Fonction De Marche/Arrêt De La Minuterie

    Sélectionner le mode de Marche/Arrêt simple de la minuterie • Appuyer sur M Fig.1 pendant 3 secondes. • Sélectionner 02 = Régler une temporisation de Marche/Arrêt via Fig. 1 s’affiche à l’écran. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 62 • Appuyer sur heures clignotent à l’écran. • Utiliser Fig. 1 pour sélectionner l’heure. Fig. 1, les minutes • Appuyer à nouveau sur clignoteront. • Utiliser Fig. 1 pour sélectionner les minutes. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 63: Fonction De Minuterie Programmable

    Fig. 1. • Appuyer sur M Fig. 1 pendant 3 secondes. • Sélectionner 03 = Régler un programme de retour de 5+2 jours - 4 événements via Fig. 1 s’affiche à l’écran. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 64 Fig. 1 pour sélectionner la tempé- rature requise. • Appuyer sur Fig. 1 pour accepter ce réglage. Programme 1, événement 2-4 : Répéter la procédure de l’événement 1 pour pro- grammer l’événement 2-4. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 65 Fig. 1 à tout moment pour changer la valeur de la température ambiante choisie, s’affiche à l’écran. Fig. 1 est relâché  l’écran • Lorsque le revient à la température ambiante réelle Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 66: Choisir La Commande De Température Ambiante Ou Les Commandes De Température Ambiante Et De Sol

    Vérifier et régler la température ambiante et la limite de température maximum du sol. Le paramètre défini par défaut à l’usine est 01. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 67: Protection De La Température Maximum Du Sol

    • Appuyer sur M Fig. 1 pendant 5 secondes jusqu’à ce que l’écran affiche • Relâcher M Fig.1 et l’écran affiche • Appuyer sur Fig. 1 pour régler la limite de température maximum du sol souhaitée. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 68 (lorsque le thermostat est activé) pour changer la valeur de la température ambiante choisie, .s’affichera à l’écran. • Lorsque le Fig. 1 est relâché 1 l’écran revient à la température ambiante réelle Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 69: Hors Gel

    E2 s’affichera en cas de défaut du capteur de sol. E2 sera lu après l’enfoncement de la touche M Fig. 1 pour surveiller la température du sol. Dans tous les cas, toutes les sorties de relais seront désactivées. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 70: Spécifications Techniques

    Hors gel Oui si activé : < 5 °C chauffage actif > 7 °C chauffage désactivé Température - 10 °C - 60 °C ambiante Précision ±1 °C Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 71 Écran LCD Indicateur DEL Charge max. <1A inductive Charge max. <3A résistive Montage Montage encastré pour prises intégrées euro- péennes et chinoises. Réseau, câble Réseau, sans fil Fonction de Oui (+/-10 °C) décalage Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 72 Précision NTC 10K : ±1%” Capteur, sol 20-45 °C - gamme définie Capteur, pièce Précision NTC 100K : ±1% Capteur, pièce - 5-35 °C gamme définie Matériau du boî- 94V0/ Oui tier/ininflammable Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 73 Deux fonctions de pro- gramme 1. Programme marche/ arrêt 2 périodes/jour 2. Programmation de périodes pour une température de confort automatique et un abais- sement de la température 4 périodes/ 5+2 jours Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 74 Instructions thermostat FH-CWP Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 75 FH-CWP温控器使用说明 索引 1. 功能概述 ............76 2. 安装位置 ............77 3. 安装 ..............77 4. 手动操作模式（出厂设定） ......78 5. On/Off定时功能 ..........79 6. 高级可编程定时功能 ........80 7. 单温单控和双温双控的选择 ......82 8. 地板高温保护 ..........83 9. 低温保护 ............83 10. 故障指示 ............84 11.

  • Seite 76: 功能概述

    FH-CWP温控器使用说明 1.功能概述 前视图－图1 ①按键 ②按键 M ③按键 ④上/下选择键 后视图－图2 安装用螺钉孔① 接线端子② 液晶显示符号—图3 房间温度传感器 地面温度传感器 实际温度显示 时钟 地板采暖－运行 房间温度设定值 地板温度设定值 开/关定时功能（激活或待定） 定时器指示开/关 高级可编程定时器功能（激活或待 定） 低温保护－（激活或待定） 当前星期几 丹佛斯水地暖产品 05.2011 VI.CU.C2.2D...

  • Seite 77: 安装位置

    FH-CWP温控器使用说明 2.安装位置 安放房间温控器－图4① 安装位置的选择应避免阳光、气流以及其它发热 体（如电视机）对温控器的影响。 3.安装 安装房间温控器－图5、图6 ·仔细地拆开温控器底板。不要让任何杂质掉进 温控器内。 ·按接线图正确接线－图6。 ·用包装盒中的螺钉将底板固定在墙盒上。 ·如图将温控器上壳安装好－图5。 接线图－图6 本产品的接线必须按照以下指导来进行： ·端子L： 火线（L）AC85-250V，50/60Hz ·端子NO： 阀（常开） ·端子NC： 阀（常闭） ·端子N： 零线（N） ·端子2： 空端子 ·端子S2： 地面温度传感器 ·端子S1： 地面温度传感器 丹佛斯水地暖产品 05.2011 VI.CU.C2.2D...

  • Seite 78: 手动操作模式（出厂设定

    FH-CWP温控器使用说明 4.手动操作模式（出厂设定） • 按“ ”键开/关机（图1①）。 选择手动模式 按“ ”键开机（图1①）。 • 按“M”键3秒钟－图1 • 通过按 键（图1④）选择01=手动模式 设定时钟 图3 Su Mo Tu We Th Fr Sa • 快按 键（图1③），“小时”将闪烁 • 用 键（图1④）设定小时数 • 再按 键（图1③），“分钟”将闪烁 • 用 键（图1④）设定分钟数 • 快按 键（图1③），当前“星期”将闪烁 • 用 键（图1④）选择星期几...

  • Seite 79: On/Off定时功能

    FH-CWP温控器使用说明 5.ON/OFF定时功能 ON/OFF定时功能使温控器在每天不同时段 开机或关机。开机时，温控器将根据设定温 度工作，“Timer ON”显示在界面上。关机 时，“Timer OFF”显示在界面上。 按“ ”键（图1①）开启温控器。 选择ON/OFF定时模式 • 按“M” 键（图1②）3秒 • 通过按 键（图1④），选择02=开/关定时模 式， 显示在界面上。 设定时钟（图3 ） Su Mo Tu We Th Fr Sa • 快按 键（图1③），“小时”将闪烁 • 用 键（图1④）设定小时数 • 再按 键（图1③），“分钟”将闪烁 • 用 键（图1④）设定分钟数...

  • Seite 80: 高级可编程定时功能

    FH-CWP温控器使用说明 • 按 键（图1③）， “TIMER OFF”和“小 时”将闪烁 • 用 键（图1④）设定小时数 • 再按 键（图1③），“分钟”将闪烁 • 用 键（图1④）设定分钟数 设定和更改所需房间温度 • 只要温控器开机，任意时间按 或 键（图 1④）都可以改变所需房间温度，界面将显示 。 • 当不再点击 键时，界面将返回房间实际温 度 。 6.高级可编程定时功能 高级可编程定时功能可以设定定时控制程序，自 动维持舒适性温度，并在不需要保持舒适温度的 时段降低设定温度达到节能的目的。 此功能包含两个程序： 程序1 5天4时段（Mo Tu We Th Fr） 程序2 2天4时段（Sa Su）...
  • Seite 81 FH-CWP温控器使用说明 • 通过按 键，选择03=5天＋2天，4时段模 式）， 显示在界面上。 设定时钟（图3 ） Su Mo Tu We Th Fr Sa • 快按 键（图1③），“小时”将闪烁 • 用 键（图1④）设定小时数 • 再按 键（图1③），“分钟”将闪烁 • 用 键（图1④）设定分钟数 • 快按 键（图1③），当前“星期”将闪烁 ·用 键（图1④）选择星期几 程序1： 按 键（图1③）3秒钟，界面出现“1”和 “Mo Tu We Th Fr”。...

  • Seite 82: 单温单控和双温双控的选择

    FH-CWP温控器使用说明 程序2，第1时段： • 用 键（图1④）选择所需开始时间。 • 按 键（图1③）接受这一设定。 • 用 键（图1④）选择所需温度值。 • 按 键（图1③）接受这一设定。 计划2，第2－4时段： 设定同第1时段。 温控器会基于当前时间和星期延续四时段计划。 临时设定和更改所需房间温度 • 任意时间按 键（图1④）都可以改变房间 所需温度值，界面将显示 。 • 当不再点击 键（图1④）时，界面将返回 房间实际温度 。 这一温度的改变是临时的，要想保持，须在下次 程序中设定。 7.单温单控和双温双控的选择 按“ ”键（图1①）关闭温控器。 • 同时按住 （图1③）和 键（图1④）10秒。 界面将显示01。 • 按...

  • Seite 83: 地板高温保护

    FH-CWP温控器使用说明 02 =双温双控，同时具有房间传感器和地板传感 器。可以查看和设定房间温度和地板最高保护 温度。 出厂设定为01。 8.地板高温保护（可选） 此功能可以设定一个地板允许最高温度，例如防 止您铺的木地板因高温过热而损坏。准确的地板 最高温度值请询问地板生产商。 查询地板温度 此功能允许您查看地板内部温度。必需安装地面 温度传感器。 按“ ”键（图1①）开启温控器。 • 快按“M” 键（图1②），“ ”将闪烁在界 面上。 • 当前地板实际温度显示在界面上。 设定地板高温限值 • 按“ ”键（图1①）关闭温控器。 • 按“M” 键（图1②）5秒钟，直到屏幕出现 。 • 松开“M” 键（图1②），屏幕显示 。 丹佛斯水地暖产品 05.2011 VI.CU.C2.2D...

  • Seite 84: 故障指示

    FH-CWP温控器使用说明 • 按 键（图1④）设定所需最高地板温度 限值。 • 等待5秒钟，温控器将退出设定模式并关机。 9.低温保护 应用低温保护模式替代完全关闭模式可以避免 由于温度过低造成的损失。房间温度将保持在 5℃左右。 按“ ”键（图1①）关闭温控器。 • 按住M键（图1②）3秒。 • 选择01（00表示低温保护功能不启动） 如果房间温度低于5℃，温控器将自动开启制热模 式， 会显示在界面上。 如果房间温度高于7℃，温控器将自动关闭制热 模式。 出厂设定为00。 丹佛斯水地暖产品 05.2011 VI.CU.C2.2D...
  • Seite 85 FH-CWP温控器使用说明 10.故障指示 如果房间温度传感器故障，界面显示E1；如果地 面温度传感器故障，界面显示E2。按“M”键（ 图1②）查看地面温度时，若故障可以看到E2。 任何情况发生，所有的继电输出都停止。 11.技术指标 特征 描述 认证 CE 认证，EN 60730 颜色 白色RAL 9016 尺寸 86×99×19mm 调节方式 按键 故障指示/故障 若房间传感器故障， 模式 界 面 显 示 E 1 ， 若 地 板传感器故障，界面 显示E2。任何情况发 生，温控器将停止所 有继电输出。 低温保护 是，启用时 <5℃，加热开 >7℃，加热关...
  • Seite 86 FH-CWP温控器使用说明 特征 描述 精度 ±1℃ 回差 1℃（±0.5℃） IP等级 LCD背光 是 LCD显示 是 LED指示 否 最 大 电 流 负 载 <1A （感性） 最 大 电 流 负 载 <3A （阻性） 安装 可以安装在为欧洲、 中国用户设计的底座 上。 网络，有线 否 网络，无线 否 温度校准功能 是（±10℃）...
  • Seite 87 FH-CWP温控器使用说明 特征 描述 数据备份 突然断电时，设定将 保存在记忆芯片中。 地 面 温 度 传 感 可 选 ， 2 个 终 端 （ S 1 器 ，S2），为外部传感 器的安装而设计。传 感器类型：NTC 10K 精度：±1％。 地 面 板 温 度 传 20－45℃ 感器设定范围 房 间 温 度 传 感...
  • Seite 88 FH-CWP温控器使用说明 特征 描述 可编程性 两种功能 O N / O F F 模 式 ： 2 时 段/天 2.周期性自动调节舒 适 性 温 度 及 节 能 模 式：4时段/5＋2天 丹佛斯水地暖产品 05.2011 VI.CU.C2.2D...
  • Seite 89 FH-CWP温控器使用说明 丹佛斯水地暖产品 05.2011 VI.CU.C2.2D...
  • Seite 90 Instruction FH-CWP Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...

  • Seite 91: Figures And Illustrations

    Instruction FH-CWP Thermostat Figures and illustrations Рисунки и иллюстрации Abbildungen und Illustrationen Chiffres et illustrations 安装及电气接线图 Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 92 Instruction FH-CWP Thermostat Fig. 1     Fig. 2      Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 93 Instruction FH-CWP Thermostat Fig. 3 Fig. 4 Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 94 Instruction FH-CWP Thermostat Fig. 5 Fig. 6 FH-CWP AC85 ~ 250V 50/60 Hz Remote Floor Sensor Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
  • Seite 95 Instruction FH-CWP Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.C2.2D...
