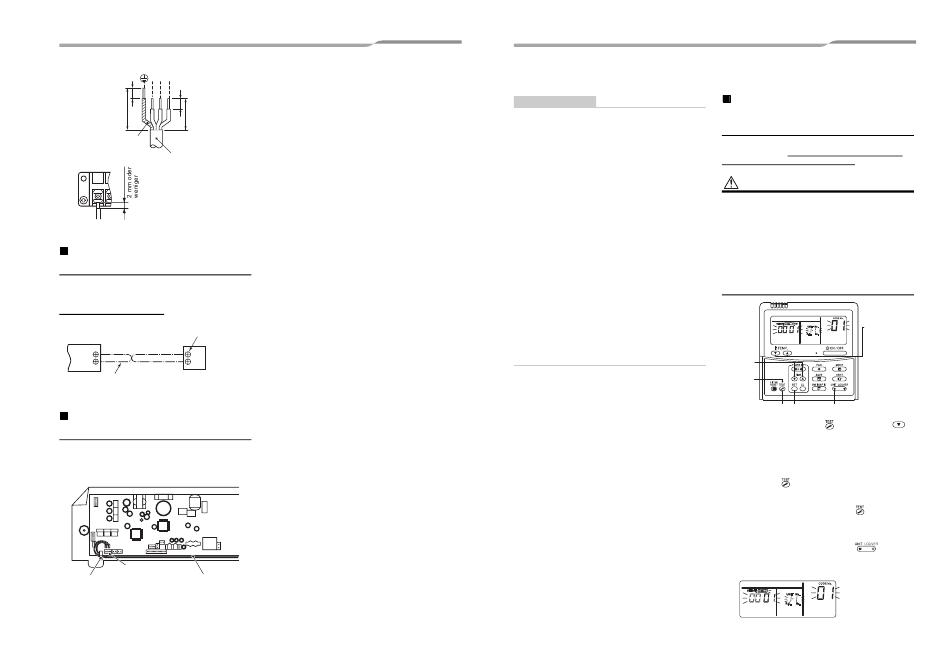

4-Wege-Kompakt-Kassettengerät
10 1 2 3
10
70
50
Erdleitung
Verbindungskabel
Hilfe zur Verbindung der Kabel
mit der Klemmenleiste finden Sie
im Diagramm links.
Verbindungskabel Innengerät/Außengerät
Anschluss der
Fernbedienung
Isolieren Sie das Anschlusskabel auf einer Länge von
ca. 9 mm ab.
Verbindungsdiagramm
Klemmenblock für den
Anschluss der Innengerät-
Klemmenblock
Fernsteuerung
A
A
Fernsteuerung
B
B
Kabel der Fernbedienung
(bauseits bereitzustellen)
Verkabeln auf der
Deckenblende
Schließen Sie gemäß Installationshandbuch für die
Deckenblende den Anschluss (2P: Rot) der
Deckenblende an den Anschluss (5P: Weiß) auf der
Platine des Stromkastens.
5P-Anschluss (Weiß)
Kabel-klemme Kabel von Deckenblende
25-DE
Installationshandbuch
4-Wege-Kompakt-Kassettengerät
– 13 –
8
Steuerungsmöglichkeiten
ANFORDERUNGEN
Wenn die Klimaanlage zum ersten Mal verwendet wir,
dauert es nach dem Einschalten des Stroms eine
gewisse Zeit, bis die Fernbedienung betriebsbereit ist:
Das ist normal und weist nicht auf ein Problem hin.
• Automatische Adressen (Diese werden mithilfe von
bestimmten Verfahren an der Außenschnittstelle der
Leiterplatte eingerichtet.)
Während der Einrichtung der automatischen
Adressen können keine Aktionen mit der
Fernbedienung durchgeführt werden. Die Einrichtung
kann bis zu 10 Minuten (gewöhnlich ca. 5 Minuten)
dauern.
• Einschalten des Stroms nach der Einrichtung der
automatischen Adressen
Es kann bis zu 10 Minuten (gewöhnlich rund 3
Minuten) dauern, bis das Außengerät nach
Einschalten des Stroms betriebsbereit ist.
Bei der Auslieferung der Klimaanlage ab Werk werden
alle Geräte auf [STANDARD] gesetzt
(Werkseinstellung). Ändern Sie ggf. die Einstellungen
des Innengeräts.
Die Einstellungen können mithilfe der
Kabelfernbedienung geändert werden.
* Die Einstellung lassen sich nicht mit einer kabellosen
Fernbedienung, einer einfachen Fernbedienung
oder einer Fernbedienung mit Gruppensteuerung
geändert werden. Schließen Sie daher auch eine
Kabelfernbedienung an.
Installationshandbuch
Grundsätzliche
Vorgehensweise zur
Änderung der Einstellungen
Einstellungen nur dann ändern, wenn das Klimagerät
außer Betrieb ist. (Stoppen Sie die Alarmanlage,
bevor Sie Änderungen vornehmen.)
VORSICHT
Stellen Sie nur eine der in der folgenden Tabelle
gezeigten CODE-Nummern ein: Stellen Sie KEINE
andere CODE-Nummer ein.
Wenn eine nicht aufgelistete CODE-Nummer eingestellt
wird, kann die Klimaanlage unter Umständen nicht
bedient werden oder es können andere Probleme mit
dem Produkt entstehen.
* Die Displays während des Einstellungsprozesses
weichen von denen für frühere Fernbedienungen
(AMT21E, AMT31E) ab. (Es gibt mehrere CODE-
Nummern.)
1
3
4
6
1 5 2
1
Halten Sie die Tasten und „TEMP."
gleichzeitig mindestens 4 Sekunden lang
gedrückt. Nach kurzer Zeit blinkt das Display
wie in der Abbildung dargestellt. Stellen Sie
sicher, dass die CODE No. [01] lautet.
• Sollte die CODE No. nicht [01] sein, drücken Sie
die Taste , um die Anzeige zu löschen.
Wiederholen Sie dann den Vorgang von Anfang
an. (Es werden für eine Weile keine Eingaben
akzeptiert, nachdem die Taste betätigt
wurde.)
(Wenn Klimaanlagen unter der
Gruppensteuerung betrieben werden, wird
„ALL" zuerst angezeigt. Wenn betätigt
wird, wird hinter „ALL" die Nummer des
Leitgeräts angezeigt.)
(* Anzeigewert kann je nach Modell des
Innengeräts variieren.)
