Schritt 4, die Fugen
an der Kondensat-
wanne glätten

3.2 Kondensatableitung

3.2.1 Kondensatabfluss

Anschluss
Frostrisiko
Um sicherzustellen, dass der Übergang zwischen dem unteren Motor und der
Kondensatwanne dicht ist, ist der Überwurfrand abzudichten.
Vorgehen
Die beiden Fugen (vorne
und hinten am Überwurf-
rand) mit einem Finger
glätten. Der Pfeil zeigt auf
die hintere Fuge.
Der Kondensat vom Gerät fließt zusammen und wird unter dem VEX-Gerät abge-
leitet. Der Kondensatabfluss kann durch den Sockel geführt werden, wie auf der

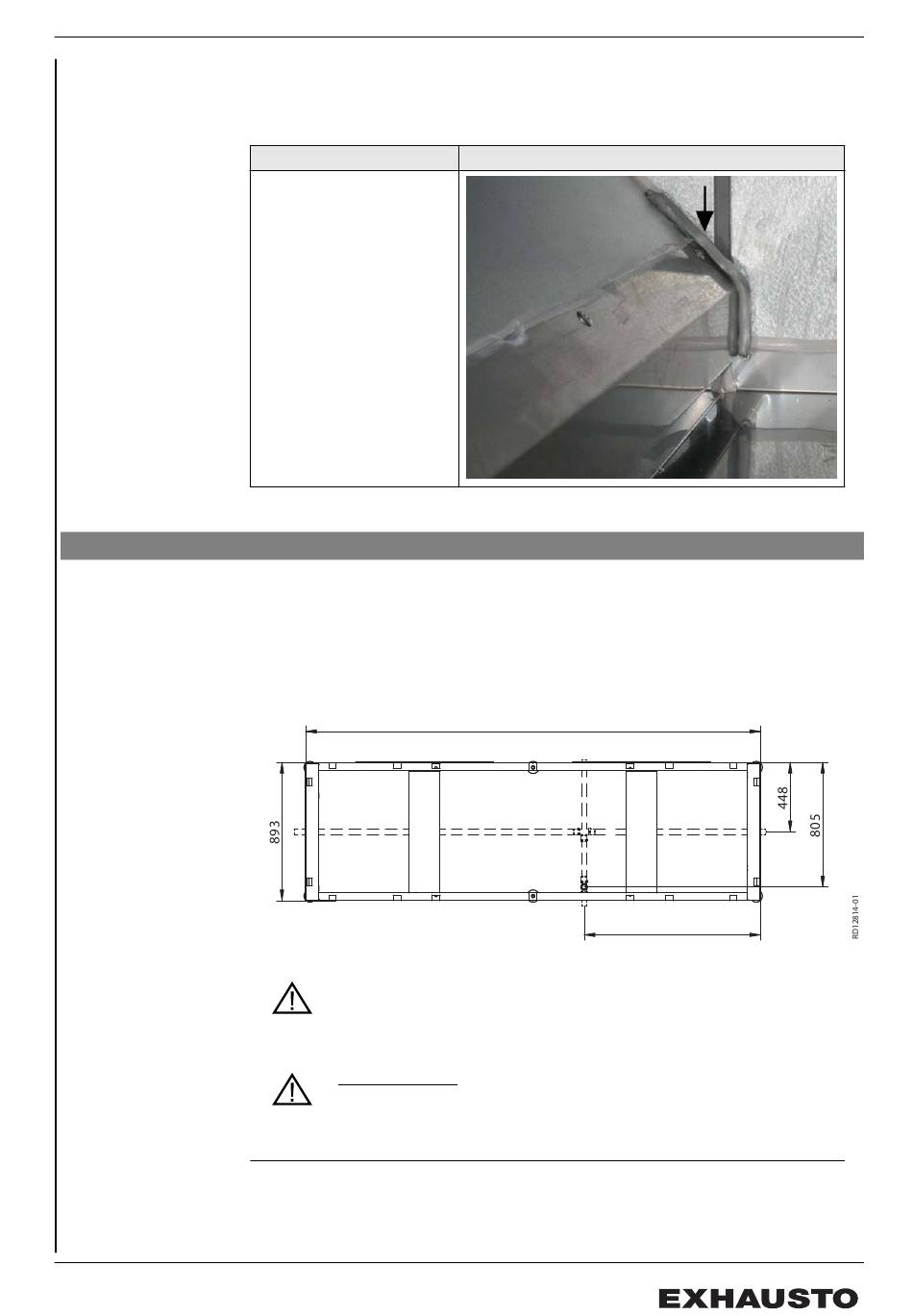

folgenden Zeichnung dargestellt.
Den Kondensatabfluss an einen Bodenabfluss o.dgl. anschlie-
ßen. Der Kondensatabfluss muss mit einem Geruchverschluss
ausgerüstet sein - siehe unten.
Bei Frostrisiko: Den Kondensatabfluss isolieren und frostfrei
halten, eventuell mit einem Heizkabel. Sowohl das Kondensat-
rohr unter dem VEX-Gerät als der Kondensatabfluss sind zu iso-
lieren.
