Sockelmontage
Sie benötigen folgende
Werkzeuge:
Die Stellschrauben des So-
ckels zusammenbauen, in-
dem die Gewindestange in
den Fuß geschlagen wird.
Die Mutter auf die Gewinde-
stange schrauben und eine
Scheibe darauflegen.

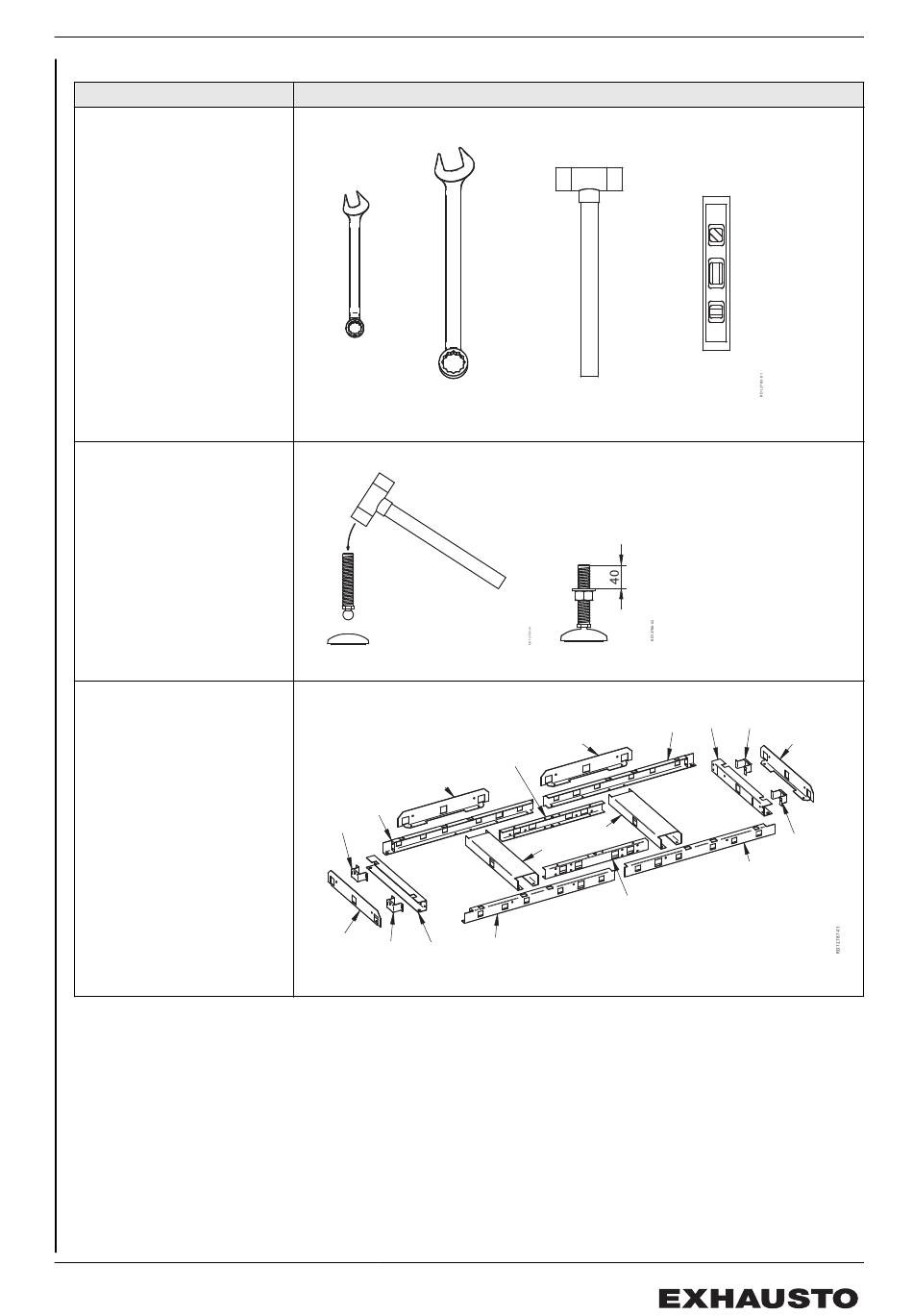

Die Bauteile des Sockels
auf dem Fußboden legen,
wie auf der Zeichnung dar-
gestellt.
2x17mm
2x30mm
G
A
F
G
B
F E
21/44
Mechanische Montage
