7.3 Entfernungs-Messgerät elektrisch anschließen
8015068/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten
HINWEIS!
Am Entfernungs-Messgerät befinden sich auf dem
Typenschild das Anschlussschema und Angaben zu den
Eingängen und Ausgängen.
1. Spannungsfreiheit sicherstellen.
2. Messgerät gemäß Anschlussschema anschließen.
• Anschluss 1 „Versorgungsspannung"
• Anschluss 2 „Ethernet Port 1"
• Anschluss 3 „Ethernet Port 2"
1 2
1
3 4
3

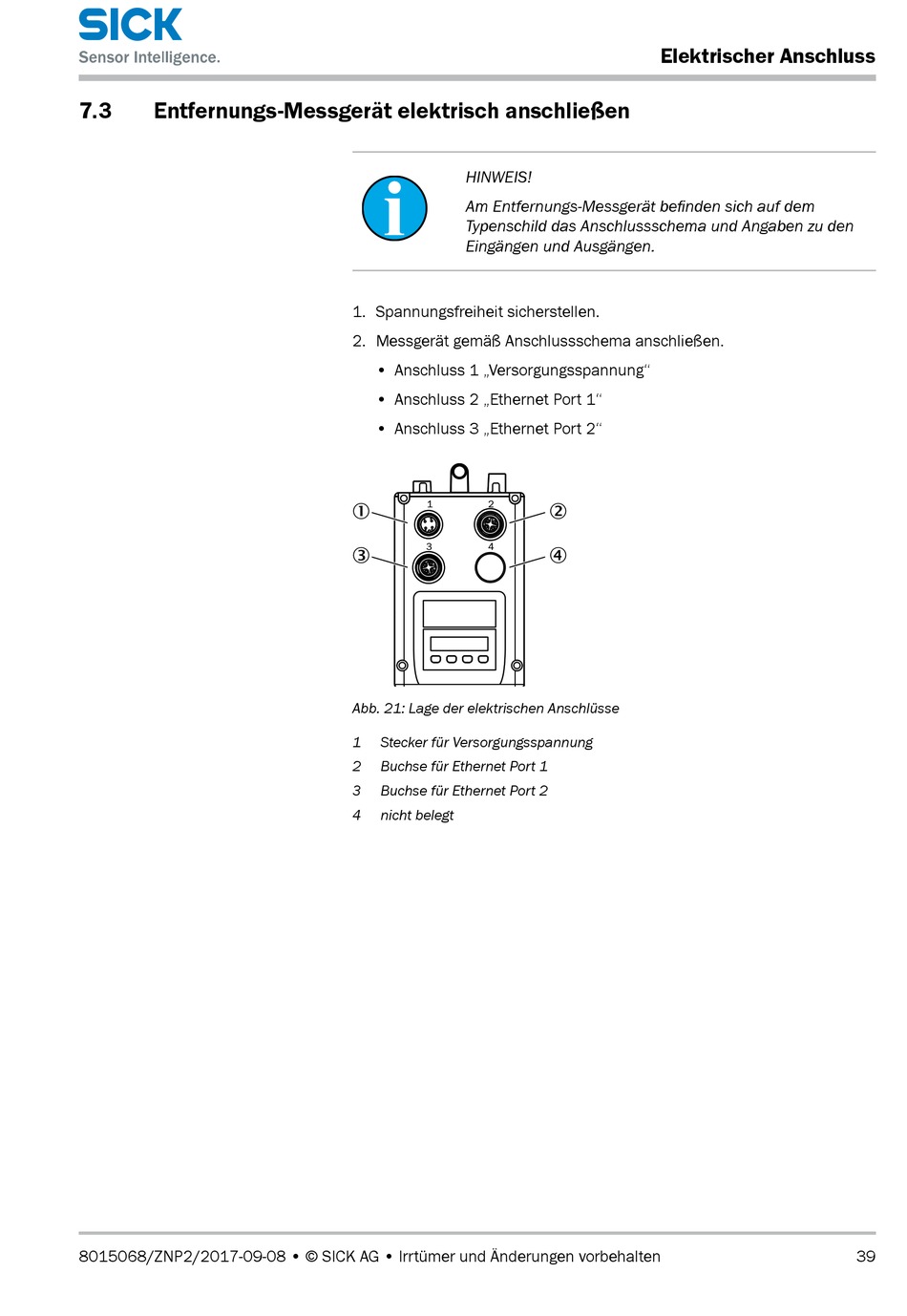

Abb. 21: Lage der elektrischen Anschlüsse
1 Stecker für Versorgungsspannung
2 Buchse für Ethernet Port 1
3 Buchse für Ethernet Port 2
4 nicht belegt
Elektrischer Anschluss
2
4
