Identifikation

3 Identifikation
3.1

Typenschild

18
Das Typenschild befindet sich auf dem Messgerät.
SICK AG Waldkirch
11
June 2012
10
9
1
Pwr
brn 1 L+
8
wht 2 MF2
blu 3 M
blk 4 MF1
3
Port 2
1 TX+
7
2 RX+
3 TX-
4 RX-

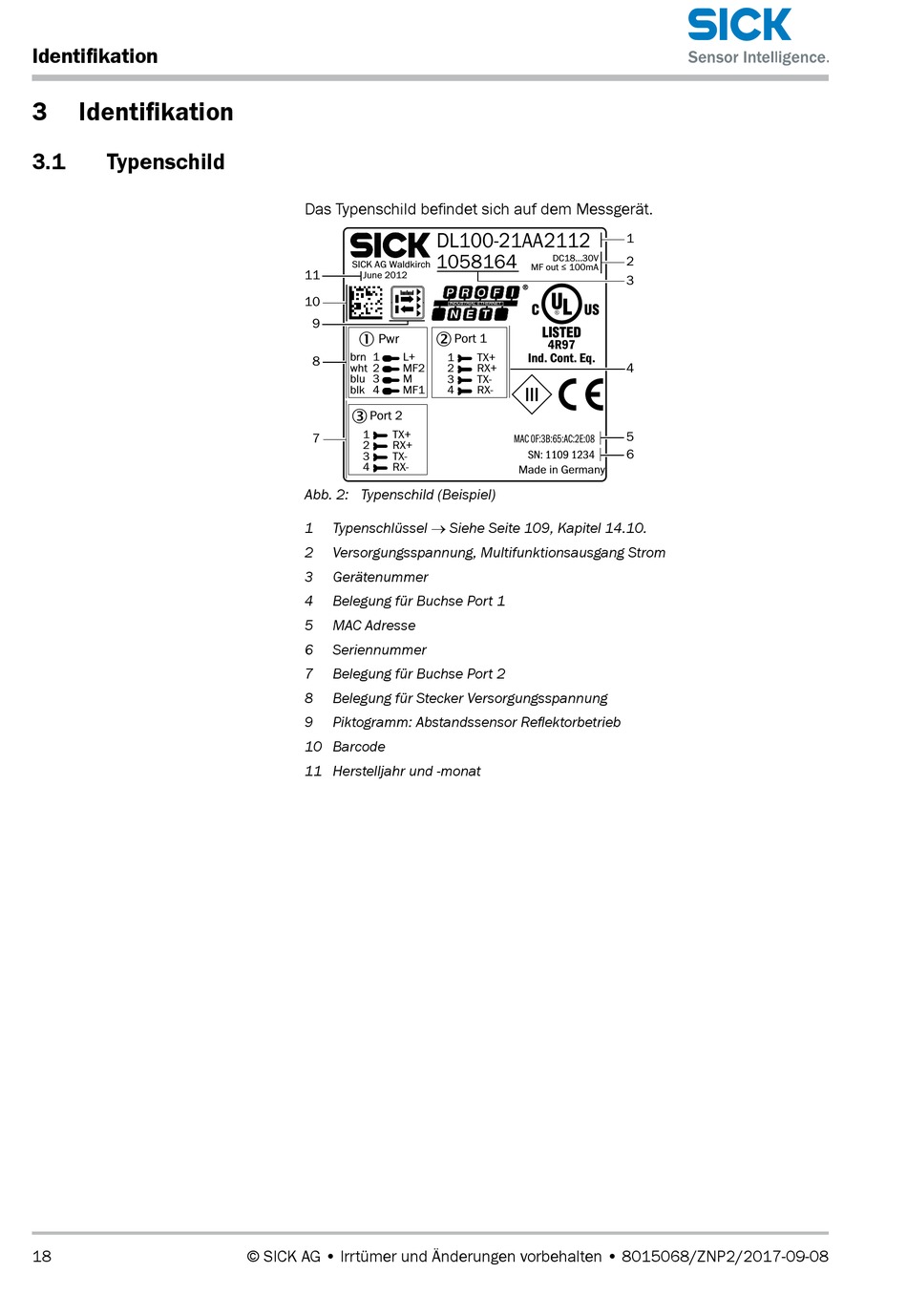

Abb. 2: Typenschild (Beispiel)
Typenschlüssel → Siehe Seite 109, Kapitel 14.10.
1
2 Versorgungsspannung, Multifunktionsausgang Strom
3 Gerätenummer
4 Belegung für Buchse Port 1
5 MAC Adresse
6 Seriennummer
7 Belegung für Buchse Port 2
8 Belegung für Stecker Versorgungsspannung
9 Piktogramm: Abstandssensor Reflektorbetrieb
10 Barcode
11 Herstelljahr und -monat
© SICK AG • Irrtümer und Änderungen vorbehalten • 8015068/ZNP2/2017-09-08
DL100-21AA2112
1058164
DC18...30V
MF out ≤ 100mA
4R97
2
Port 1
Ind. Cont. Eq.
1 TX+
2 RX+
3 TX-
4 RX-
MAC 0F:3B:65:AC:2E:08
SN: 1109 1234
Made in Germany
1
2
3
4
5
6
