SICK DL100 Pro PROFINET IO Betriebsanleitung Seite 37

8015068/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten

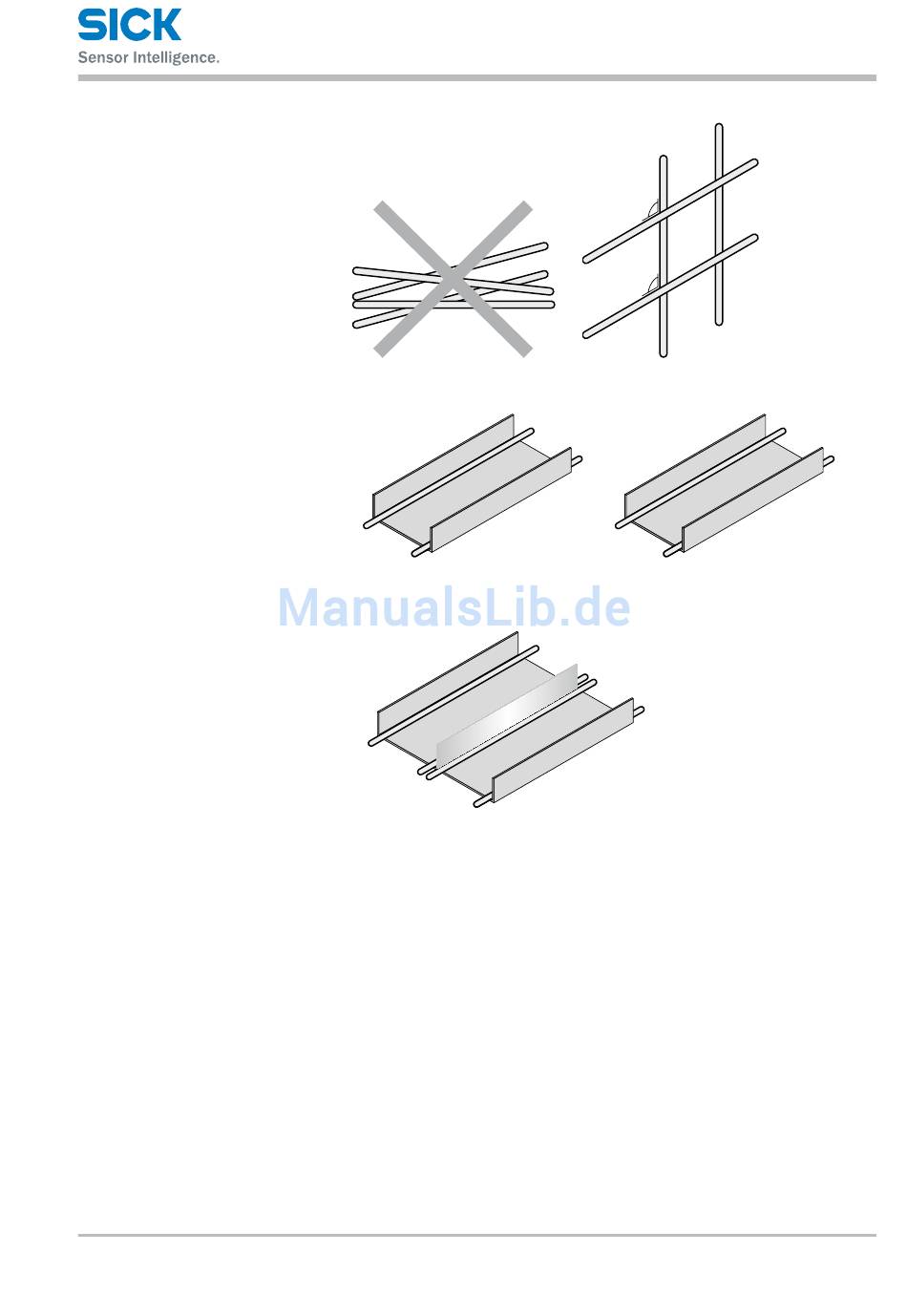

Abb. 17: Leitungen rechtwinklig kreuzen
1
2
Abb. 18: Ideale Verlegung –
Leitungen in verschiedenen Kabelkanälen verlegen
1
2 3
4
Abb. 19: Alternative Verlegung – Leitungen durch metallische Trennung trennen
1 Sehr störempfindliche Leitungen wie analoge Messleitungen
2 Störempfindliche Leitungen wie Sensorkabel, Kommunikationssignale,
Bussignale
3 Störquellen-Leitungen wie Steuerkabel für induktive Lasten und Motorbremsen
4 Stark störende Leitungen wie Ausgangskabel von Frequenzumrichtern, Versor-
gung von Schweißanlangen, Leistungskabel
Elektrischer Anschluss
1
2
9 0
3
4
9 0
2
1
3
4
3
4
37
