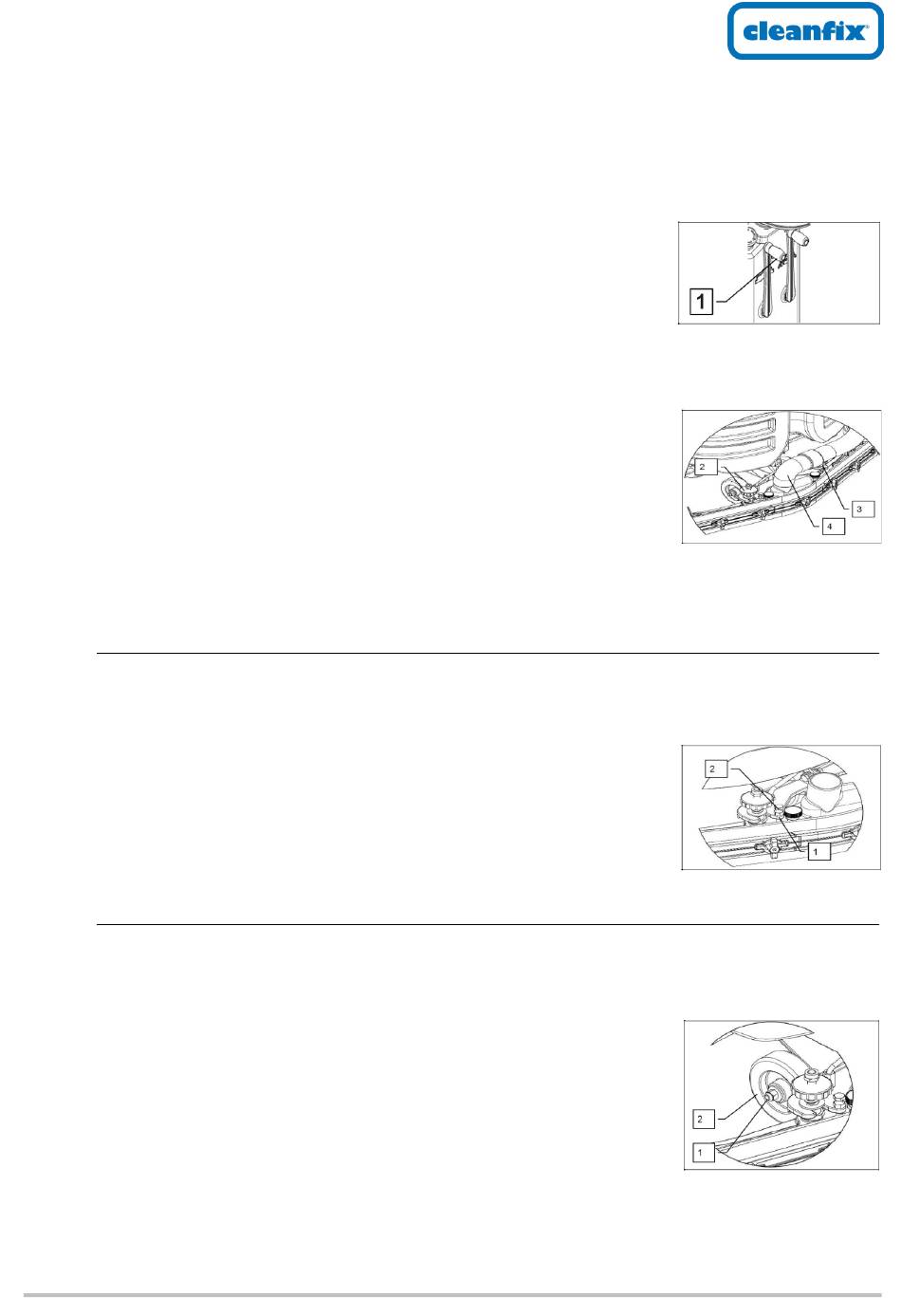

Montage der Saugdüse
Die Saugdüse, die aus Verpackungsgründen von der Maschine demon�ert geliefert wird, muss beim
Zusammenbau der Maschine mon�ert werden.
Bei der Montage wie folgt vorgehen:
1. Heben Sie die Saugdüse an, indem Sie den linken Hebel (1) im Uhrzeigersinn
drehen.
2. Den Schlüssel des Hauptschalters gegen den Uhrzeigersinn drehen, um
auszuschalten.
3. Den Schlüssel vom Bedienfeld abziehen.
4. Sterngriffe (2) und (3) vom Saugdüsenhalter lösen.
5. Führen Sie den linken Saugdüsens�� in den linken Schlitz des Saugdüsenanschlusses ein und ziehen Sie dann
den Sterngriff (2) fest, wobei Sie darauf achten müssen, dass die Unterlagscheibe und die Feder im oberen Teil
der Saugdüsenhalterung ha�en.
6. Führen Sie den rechten Saugdüsens�� in den rechten Schlitz des
Saugdüsenanschlusses ein, ziehen Sie dann den Sterngriff (3) fest und achten
Sie darauf, dass die Unterlagscheibe und die Feder im oberen Teil der
Saugdüsenhalterung ha�en.
7. Stecken Sie den Saugschlauch (4) in die Saugdüsenmuffe.
ACHTUNG: Diese Arbeiten müssen mit Schutzhandschuhen durchgeführt werden, um jeden Kontakt mit den
Kanten oder Spitzen von Metallgegenständen zu vermeiden.
Einstellen der Neigung der Saugdüse
Während der Arbeit ist die hintere Abstreiflamelle gleichmäßig über die gesamte Länge leicht (ca. 5 mm) nach
hinten geneigt. Wenn Sie die Biegung der Abstreiflamelle im mitleren Teil erhöhen
wollen, müssen Sie die Saugdüse kippen. Dazu wie folgt vorgehen:
1. Kontermuter (1) lösen.
2. Schraube (2) im Uhrzeigersinn drehen, um die Biegung der Abstreiflamelle im
mitleren Teil der Saugdüse zu erhöhen.
3. Wenn die Einstellung abgeschlossen ist, die Kontermuter (1) festziehen.
Einstellen der Höhe der Saugdüse
Die Höhe der Saugdüse muss entsprechend dem Verschleißzustand der Abstreiflamellen eingestellt werden.
Führen Sie für die Einstellung die folgenden Schrite aus:
1. Sicherungsmuter (1) abschrauben.
2. Das Rad (2) durch Verschieben im Schlitz der Halterung heben oder senken.
3. Sobald die gewünschte Höhe erreicht ist, durch Anziehen der Kontermuter (1)
sichern.
ACHTUNG: Um die Arbeit zu erleichtern, die Saugdüse ganz absenken und einen
Abstandhalter von einigen Millimetern (2 bis 4 mm je nach Typ der
Abstreiflamelle) unter das Rad legen.
