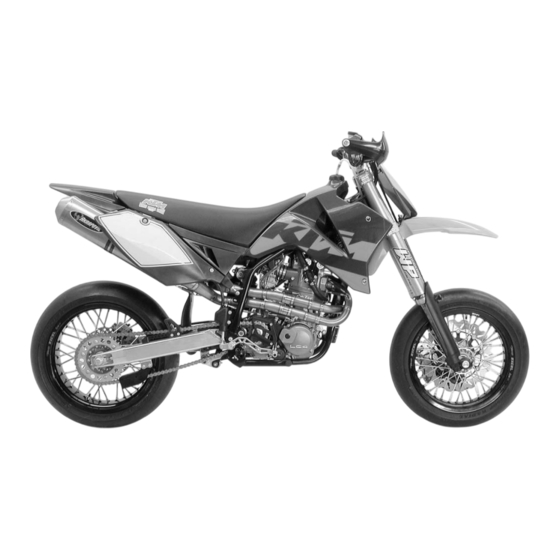

KTM 660SMS 2004 Bedienungsanleitung
Verwandte Anleitungen für KTM 660SMS 2004
Inhaltszusammenfassung für KTM 660SMS 2004
- Seite 1 660SMS 2004 S U P E R M O T O FACTORY REPLICA ERGÄNZUNG ART. NR. 3.210.84 ZUR BEDIENUNGSANLEITUNG ART. NR. 3.211.18 SUPPLEMENT ART. NO. 3.210.84 TO OWNER’S MANUAL ART. NO. 3.211.18 2/2004...
-
Seite 2: Bedienungselemente
IDERSTAND AM ANDBREMSHEBEL BZW USSBREMSHEBEL SCHWAM MIG ANFÜHLT IST AM REMSSYSTEM ETWAS NICHT IN RDNUNG ASSEN IE DAS KTM F REMSSYSTEM IN EINER ACHWERKSTÄTTE ÜBERPRÜFEN BEVOR IE MIT DEM OTORRAD FAHREN Kraftstoffhahn Der Kraftstoffhahn ist am Tank links montiert. OFF In dieser Stellung ist der Kraftstoffhahn geschlossen. Es kann kein Kraftstoff zum Vergaser fließen. - Seite 3 Federvorspannung der Gabel ändern Sie können die Federvorspannung mit der Einstellschraube ± 5 mm ändern. Drehen im Uhrzeigersinn erhöht die Vorspannung, drehen gegen den Uhr- zeigersinn verringert sie. Eine Veränderung der Federvorsapnnung hat keinen Einfluss auf die Dämp- fungseinstellung der Zugstufe. Grundsätzlich sollte jedoch bei mehr Federvorspannung auch mehr Zugstu- fendämpfung eingestellt werden.
-
Seite 4: Schmier- Und Wartungstabelle 2004
Steuerkopflager und Dichtungselemente reinigen und fetten Glasfasergarn-Füllung des Auspuff-Enddämpfers erneuern Elektrische Kontakte und Kurzschlusstaster mit Kontaktspray behandeln Öl der hydraulischen Kupplung wechseln AUFLEISTUNG FÜR DIE NSPEKTIONSINTERVALLE SOLLTE KEINESFALLS UM MEHR ALS TUNDEN ÜBERSCHRITTEN WERDEN KTM-F ARTUNGSARBEITEN DER ACHWERKSTÄTTE ERSETZEN NICHT DIE ONTROLL FLEGEARBEITEN DES AHRERS... - Seite 5 Alle Schrauben, Muttern und Schlauchklemmen regelmäßig auf Festsitz prüfen Ü 660 LC4 S MPFOHLENE BERPRÜFUNGEN AM UPERMOTO ACTORY EPLICA OTOR DURCH DIE KTM F KTM F ACHWERKSTÄTTE USATZAUFTRAG FÜR DIE ACHWERKSTÄTTE nach / alle mindestens 6 Stunden 1x jährlich Festsitz Sechskantmutter Primärrad...
-
Seite 6: Wartungsarbeiten An Fahrgestell Und Motor
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Steuerkopflagerung prüfen und nachstellen * Die Steuerkopflagerung sollte regelmäßig auf Spiel geprüft werden. Zum Prüfen stützt man das Motorrad am Rahmen so ab, daß das Vorderrad angehoben ist. Nun versucht man die Gabel nach vorne und hinten zu bewegen, dabei darf kein Spiel spürbar sein. -
Seite 7: Lenkerposition Ändern
Lenkerposition ändern Die Lenkerposition kann um 37 mm verstellt werden. Sie haben dadurch die Möglichkeit den Lenker in die für Sie angenehmste Position zu bringen. An der oberen Gabelbrücke befinden sich 3 Bohrungen mit einem Abstand von 15 mm. Die Bohrungen an der Lenkeraufnahme sind 3,5 mm aus der Mitte plaziert. -
Seite 8: Einstellschrauben
Einstellschrauben Die beiden Einstellschrauben an der linken und rechten Fahrzeugseite dienen nur zur Justierung des Hecks und dürfen nicht verdreht werden. ACHTUNG ACH EINEM TURZ MÜSSEN DIE BEIDEN INSTELLSCHRAUBEN AUF ERFORMUNG UND ISSE KONTROLLIERT WERDEN Grundstellung des Handbremshebels einstellen Die Grundstellung des Handbremshebels kann mit der Stellschraube ver- ändert werden. -
Seite 9: Reifen, Reifenluftdruck
HINWEIS: Der Überlaufbehälter hat die gleiche Form wie der Feinfilter (Ölfilter) bei den LC4 Modellen, hat aber keine Filterfunktion. Verwenden sie diesen daher nie an einer KTM LC4. Luftfilter reinigen * Ein verschmutzter Luftfilter beieinträchtigt den Luftdurchsatz, vermindert die Motorleistung und erhöht den Kraftstoffverbrauch. Im Extremfall kann sogar Schmutz in den Motor gelangen und Schäden verursachen. -
Seite 10: Mitnehmerbolzen Der Bremsscheibe Prüfen
Glasfasergarnfüllung des Auspuff-Enddämpfers erneuern* Der Auspuff-Enddämpfer ist zur Schalldämpfung mit Glasfasergarn gefüllt. Durch die Hitzeeinwirkung wird das Glasfasergarn locker. Das kann zu Lei- stungsverlust führen und die Dämpfung des Schalldämpfers wird vermindert. Zum Erneuern der Glasfasergarnfüllung Auspuff-Enddämpfer demontieren. Alle 8 Nieten aufbohren und Enddämpfer zerlegen. Teile reinigen und auf Risse kontrollieren. -
Seite 11: Entlüften Der Hydraulischen Kupplung
Bohrung im Geberzylinder das Öl blasenfrei austritt. Achten Sie darauf, dass kein Öl überläuft. Ölstand im Vorratsbehälter berichtigen und Deckel montieren. Biologisch abbaubares Hydrauliköl ist bei Ihrem KTM-Händler in 50 ml Gebinden erhältlich. VORSICHT – KTM VERWENDET FÜR DIE HYDRAULISCHE... - Seite 12 TECHNISCHE DATEN - FAHRGESTELL 660 SUPERMOTO FACTORY REPLICA 2004 Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren Gabel White Power Up Side Down 48 Federweg vorne/hinten 280 / 290 mm Hinterradfederung Zentralfederbein (WP) mit PRO-LEVER-Anlenkung zur nadelgelagerten Alu-Hinterradschwinge Bremse vorne Scheibenbremse mit schwimmender, gelochter Bremsscheibe, 4-Kolben Bremssattel Bremsscheibe vorne Ø...
- Seite 13 Motoröl Verwenden Sie nur vollsynthetische Motoröle, welche die Qualitätsanforde- rungen von JASO MA erfüllen (siehe Angaben auf dem Behälter). KTM empfiehlt Motorex Power Synt 4T in den Viskositäten 10W/50 (für Temperaturen über 0°C) bzw. 5W/40 (für Temperaturen unter 0°C). VORSICHT Ö...
- Seite 14 ANZUGSDREHMOMENTE - MOTOR 660 SUPERMOTO FACTORY REPLICA 2004 Sechskantmutter Primärrad M20x1,5 Loctite 243 + 220 Nm Sechskantmutter Schwungrad M12x1 links 60 Nm Sechskantmutter für Kupplungsmitnehmer M18x1,5 Loctite 243 + 80 Nm Kickstarter-Anschlagschraube M12x1,5 50 Nm Sechskantschrauben der Ölpumpen Loctite 243 + 8 Nm Sechskantschraube Nockenwellenrad Loctite 243 + 35 Nm Schrauben Zylinderkopf-Oberteil...
- Seite 15 Datenblatt KTM 660 Supermoto Factory Replica 2004 Datum: Fahrzeug: Strecke: Modell: Wetter: Baujahr: Fahrer: Fg.Nr.: Standard Nachher Motor: Vergaser: Nockenwelle Hauptdüse Auspuff Leerlaufdüse Zündung Düsennadel Getriebe Nadelposition Kupplung Schieber Gemischregelung Standard Nachher Sekundärübersetzung: Gabel: Federbein: Standard Nachher Standard Nachher Druckstufe...
- Seite 32 KTM Group Partner KTM Sportmotorcycle AG A–5230 Mattighofen www.ktm.at...
