SG BODY COMPACT MUTING

6 BETRIEBSMODUS

6.1 WÄHLBARE
SCHALTER

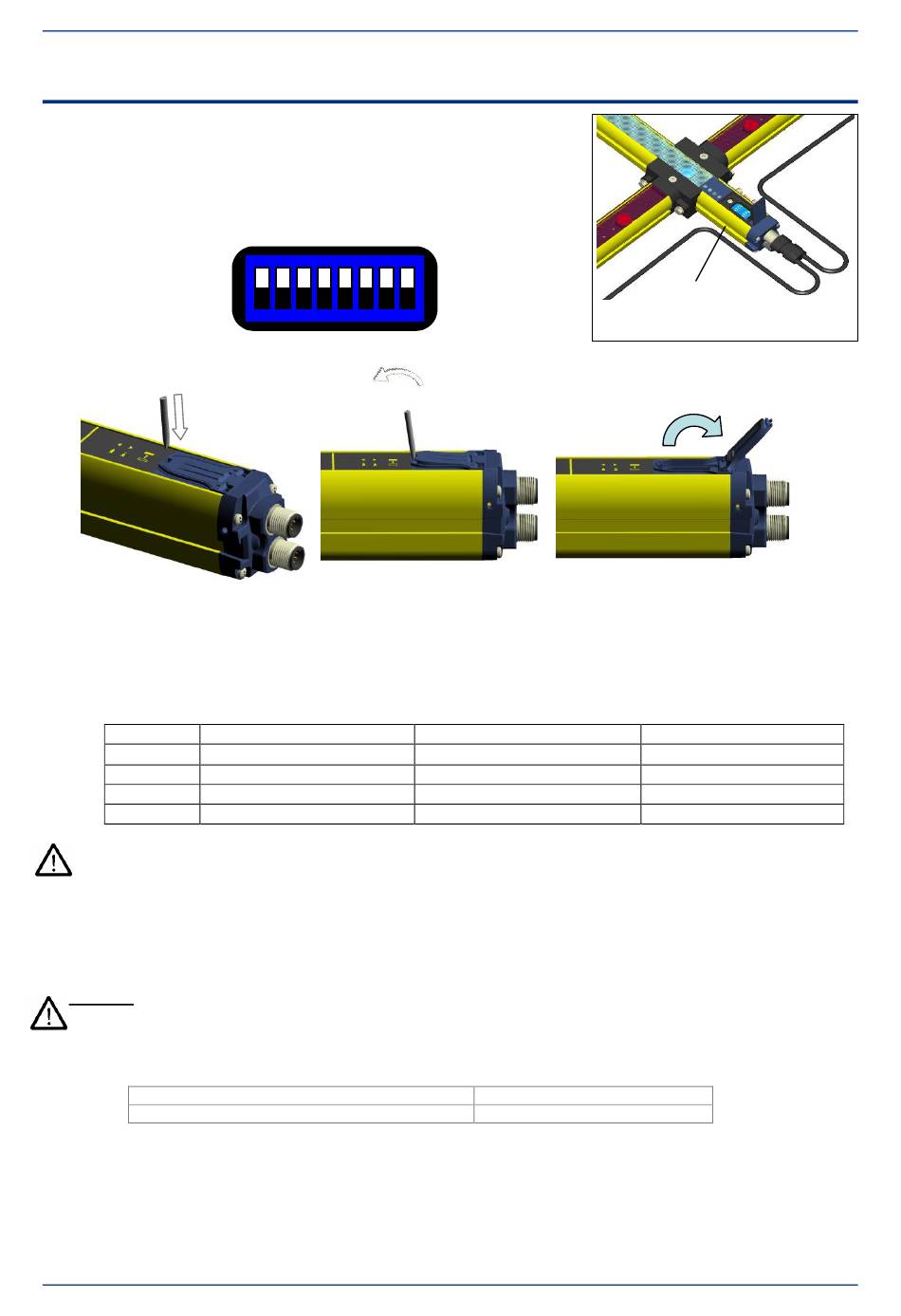

In der Frontseite des Empfängers ist eine Klappe vorgesehen (Abb. 19),
die sich leicht mit einem Schraubendreher öffnen lässt und die den
Zugriff auf eine Reihe von DIP-Schaltern zulässt:
Zum Öffnen der Klappe einen normalen Schlitzschraubendreher in die entsprechende Aussparung an der Klappe
einfügen, eine Hebelwirkung ansetzen, dann den Schraubendreher etwas drehen, bis es zum Lösen kommt. Die
Klappe begleiten, bis sie zum Aufliegen kommt (135°). Eine leichte Bremswirkung neigt dazu den drehenden Teil in
offener Position zu halten. Beim Schließen die Klappe so lange an der Nut drücken, bis das Einrasten (Klick) der
Schließung zu hören ist.
Über die DIP-Schalter können die in der folgenden Tabelle beschriebenen Funktionen konfiguriert werden:
DIP-Schalter
1,5
2,6
3,7
4,8
M Die Time-Out-Funktion „" entspricht nicht den Vorgaben der EN 61496-1. Daher ist jedes mögliche
Risiko aufmerksam abzuwägen und, falls die Option „". gewählt werden sollte, sind die entsprechenden
Vorkehrungen zu treffen.
Während des normalen Betriebs nimmt die Einrichtung keine Konfigurationsänderungen auf. Eine eventuelle
Änderung der Konfiguration wird nur nach erneutem Einschalten der Einrichtung übernommen. Das
Bedienpersonal muss daher beim Umgang und der Anwendung der DIP-Schalter bei der Konfiguration mit
besonderer Sorgfalt vorgehen.
HINWEIS: Wie auf der Abbildung dargestellt und in der vorstehenden Tabelle beschrieben, sind jeder
Funktion zwei separate DIP-Schalter zugewiesen. Es ist erforderlich, dass die beiden DIP-Schalter, die
an eine besondere Funktion gekoppelt sind, in der selben Weise konfiguriert werden.
6.2

STANDARDKONFIGURATION

Die Einrichtung wird in der Standardkonfiguration mit allen DIP-Schaltern in Position ON geliefert:
Time-Out des Muting = 10 min
Muting in T-Konfiguration (4 Strahlen)
HINWEIS: Die Muting-Funktion ist nur dann aktivierbar, wenn die Muting-Eingänge 1 und 2 fachgerecht
angeschlossen sind und die integrierte Muting-Leuchte korrekt funktioniert. Die EDM-Funktion kann
nur aktiviert werden, wenn der entsprechende Eingang korrekt an die Einschaltvorrichtung
geschlossen wurde.
Detailliertere Informationen über diese Funktionen können den Kap. 6.3 und 6.4 entnommen werden.
HINWEIS: Bei Einsatz des „L"-Modells müssen die DIP-Schalter 2 und 6 in der Position OFF konfiguriert
werden.
FUNKTIONEN
ON
1 2 3 4 5 6 7 8
Funktion
Time-Out Muting
Muting
EDM
Reset
DER DIP-
ON
10 min.
T-Konfiguration (4 Strahlen)
nicht befähigt
Automatik
EDM nicht befähigt
Automatische Reset
23
DIP-Schalter
Abb. 19
135°
OFF

L-Konfiguration (2 Strahlen)
befähigt
Manuell
