SG BODY COMPACT MUTING
12.15 EINZELNES MUTING-ARMEN
MODELLE
SG-AS-ARM
SG-PR-ARM
SG-F1-G1-ARMS
SG-F2-G2-ARMS
SG-CB-C
Die Lichtvorhänge der SG4 EXTENDED Serie können mit reflektierenden Muting-Armen ausgestattet
werden, um damit T- oder L-Konfigurationen zu erstellen.

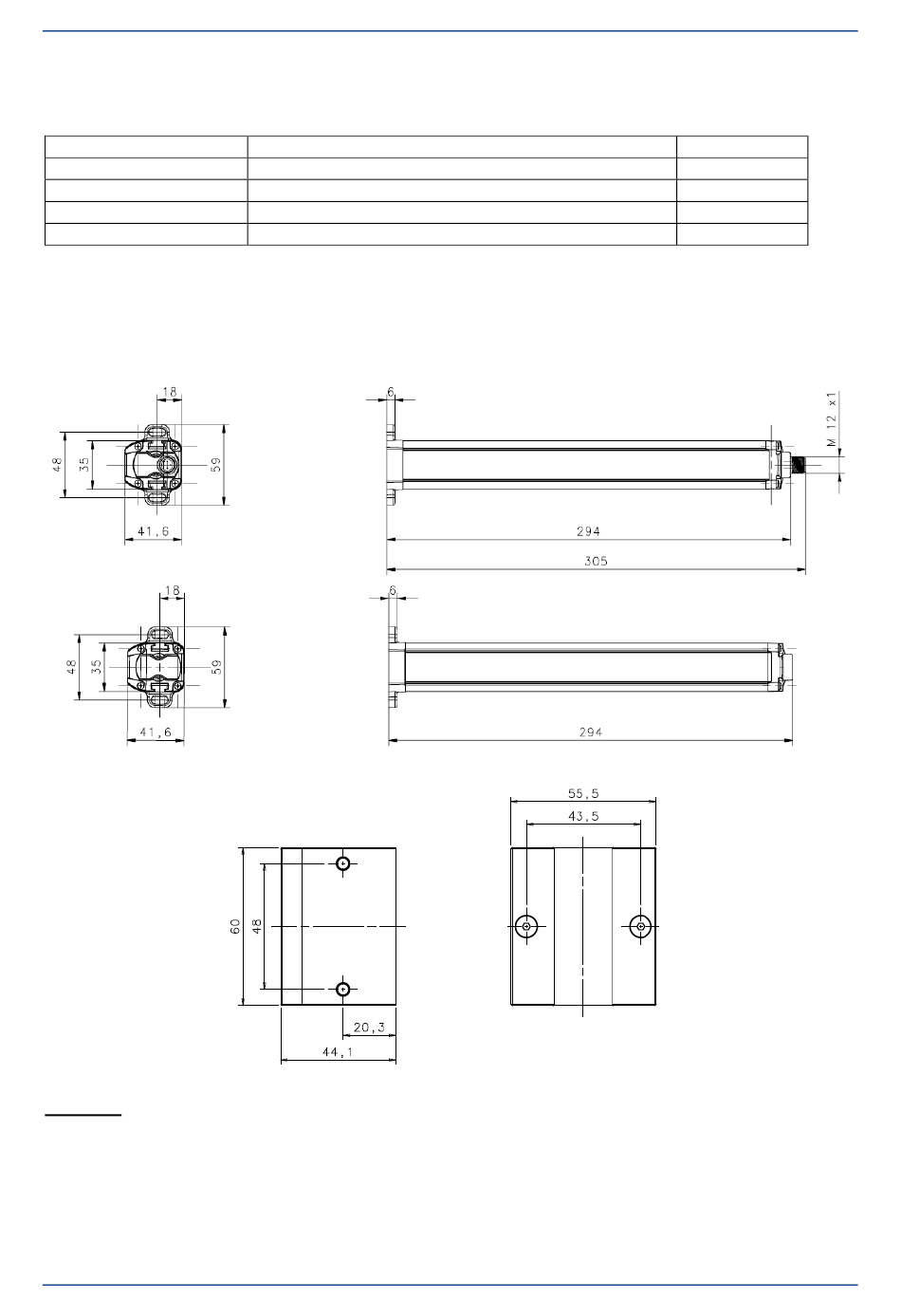

Nachstehende Abbildungen geben die Abmessungen der einzelnen aktiven Profile, der einzelnen passiven
Profile sowie des Montagewinkels wieder.
HINWEIS: Zur Realisierung einer „L"-Konfiguration mit F/G-Profilen den Artikel SG-F1-G1 ARMS gemeinsam
mit 2 Stück des Artikels SG-CB-B verwenden. Darauf achten, dass das F1-Profil an der RX-Einheit des
Lichtvorhangs und das G1-Profil an der TX-Einheit so montiert werden, dass sie sich frontal gegenüber
liegen. Zur Realisierung einer „T"-Konfiguration die Artikel SG-F1-G1 ARMS und SG-F2-G2 ARMS
gemeinsam mit 2 Stück des Artikels SG-CB-B verwenden. Darauf achten, dass die F1- und F2-Profile an der
RX-Einheit des Lichtvorhangs und die G1- und G2-Profile an der TX-Einheit so montiert werden, dass sie
sich frontal gegenüber liegen.
BESCHREIBUNG
Einzelnes aktives profil mit RRX-sensoren
Einzelnes passives profil mit relfektoren
Sender-/empfängerprofile F1-G1
Sender-/empfängerprofile F2-G2
Kit montagebügel muting-profile
65
CODE
95ASE1841
95ASE1851
95ASE1880
95ASE1890
95ASE1930
