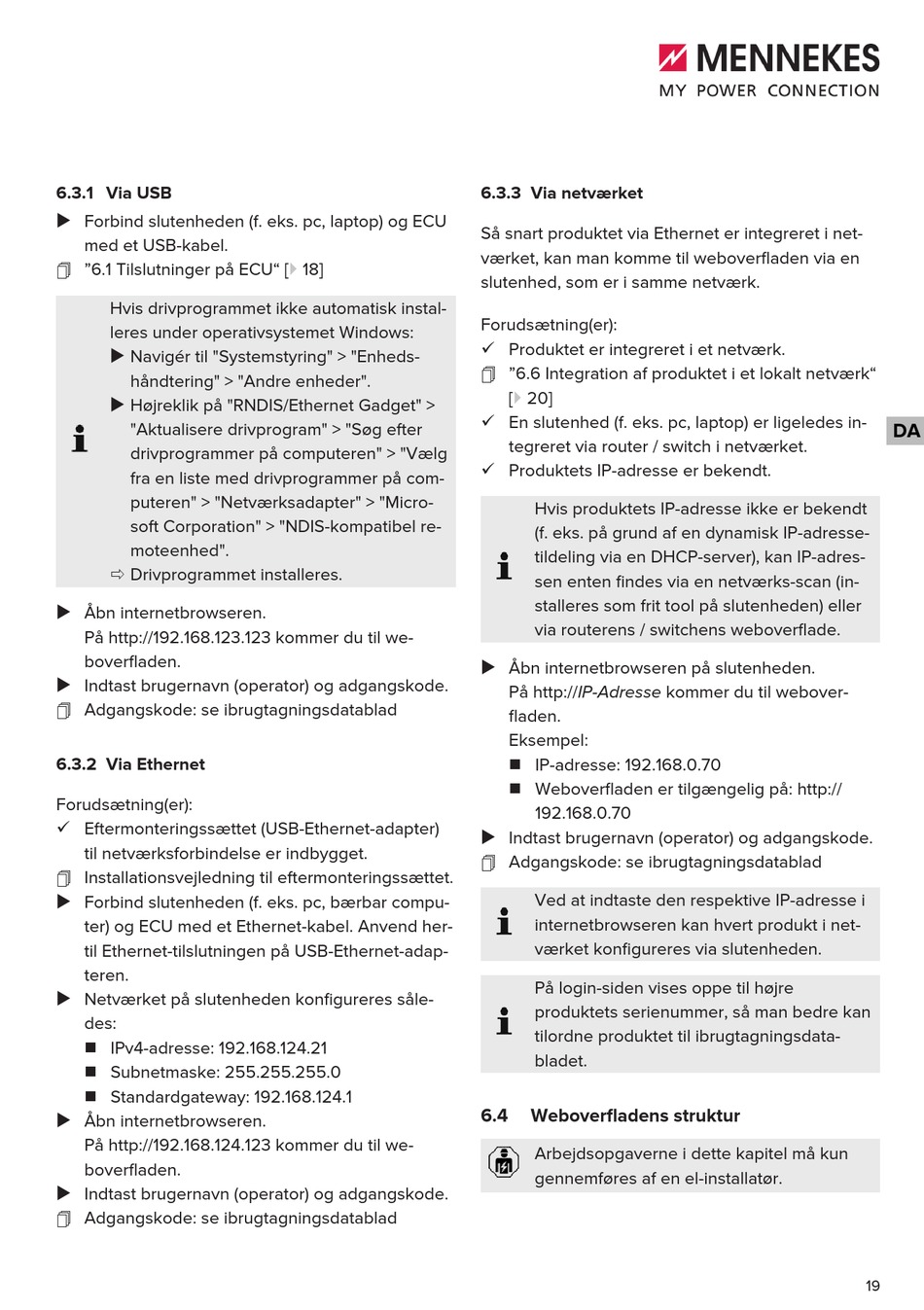

6.3.1 Via USB

u Forbind slutenheden (f. eks. pc, laptop) og ECU
med et USB-kabel.
1 "6.1 Tilslutninger på ECU" [} 18]
Hvis drivprogrammet ikke automatisk instal-
leres under operativsystemet Windows:
u Navigér til "Systemstyring" > "Enheds-
håndtering" > "Andre enheder".
u Højreklik på "RNDIS/Ethernet Gadget" >
"Aktualisere drivprogram" > "Søg efter
drivprogrammer på computeren" > "Vælg
fra en liste med drivprogrammer på com-
puteren" > "Netværksadapter" > "Micro-
soft Corporation" > "NDIS-kompatibel re-
moteenhed".
ð Drivprogrammet installeres.
u Åbn internetbrowseren.
På http://192.168.123.123 kommer du til we-
boverfladen.
u Indtast brugernavn (operator) og adgangskode.
1 Adgangskode: se ibrugtagningsdatablad

6.3.2 Via Ethernet

Forudsætning(er):
ü Eftermonteringssættet (USB-Ethernet-adapter)
til netværksforbindelse er indbygget.
1 Installationsvejledning til eftermonteringssættet.
u Forbind slutenheden (f. eks. pc, bærbar compu-
ter) og ECU med et Ethernet-kabel. Anvend her-
til Ethernet-tilslutningen på USB-Ethernet-adap-
teren.
u Netværket på slutenheden konfigureres såle-
des:
n IPv4-adresse: 192.168.124.21
n Subnetmaske: 255.255.255.0
n Standardgateway: 192.168.124.1
u Åbn internetbrowseren.
På http://192.168.124.123 kommer du til we-
boverfladen.
u Indtast brugernavn (operator) og adgangskode.
1 Adgangskode: se ibrugtagningsdatablad
6.3.3 Via netværket
Så snart produktet via Ethernet er integreret i net-
værket, kan man komme til weboverfladen via en
slutenhed, som er i samme netværk.
Forudsætning(er):
ü Produktet er integreret i et netværk.
1 "6.6 Integration af produktet i et lokalt netværk"
[} 20]
ü En slutenhed (f. eks. pc, laptop) er ligeledes in-
tegreret via router / switch i netværket.
ü Produktets IP-adresse er bekendt.
Hvis produktets IP-adresse ikke er bekendt
(f. eks. på grund af en dynamisk IP-adresse-
tildeling via en DHCP-server), kan IP-adres-
sen enten findes via en netværks-scan (in-
stalleres som frit tool på slutenheden) eller
via routerens / switchens weboverflade.
u Åbn internetbrowseren på slutenheden.
På http://IP-Adresse kommer du til webover-
fladen.
Eksempel:
n IP-adresse: 192.168.0.70
n Weboverfladen er tilgængelig på: http://
192.168.0.70
u Indtast brugernavn (operator) og adgangskode.
1 Adgangskode: se ibrugtagningsdatablad
Ved at indtaste den respektive IP-adresse i
internetbrowseren kan hvert produkt i net-
værket konfigureres via slutenheden.
På login-siden vises oppe til højre
produktets serienummer, så man bedre kan
tilordne produktet til ibrugtagningsdata-
bladet.
6.4

Weboverfladens struktur

Arbejdsopgaverne i dette kapitel må kun
gennemføres af en el-installatør.
