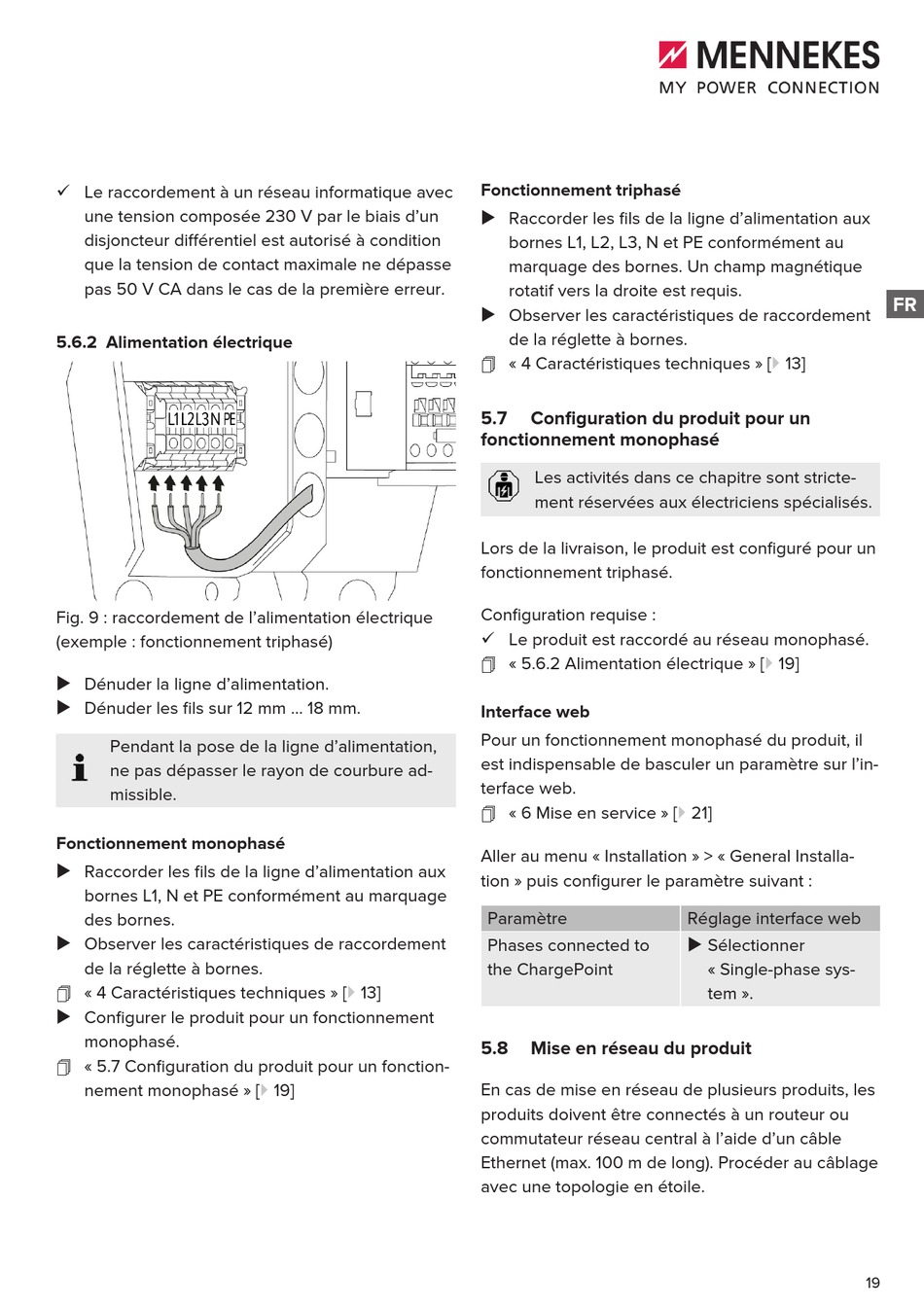

ü Le raccordement à un réseau informatique avec
une tension composée 230 V par le biais d'un
disjoncteur différentiel est autorisé à condition
que la tension de contact maximale ne dépasse
pas 50 V CA dans le cas de la première erreur.
5.6.2 Alimentation électrique
Fig. 9 : raccordement de l'alimentation électrique
(exemple : fonctionnement triphasé)
u Dénuder la ligne d'alimentation.
u Dénuder les fils sur 12 mm ... 18 mm.
Pendant la pose de la ligne d'alimentation,
ne pas dépasser le rayon de courbure ad-
missible.
Fonctionnement monophasé
u Raccorder les fils de la ligne d'alimentation aux
bornes L1, N et PE conformément au marquage
des bornes.
u Observer les caractéristiques de raccordement
de la réglette à bornes.
1 « 4 Caractéristiques techniques » [} 13]
u Configurer le produit pour un fonctionnement
monophasé.
1 « 5.7 Configuration du produit pour un fonction-
nement monophasé » [} 19]
Fonctionnement triphasé
u Raccorder les fils de la ligne d'alimentation aux
bornes L1, L2, L3, N et PE conformément au
marquage des bornes. Un champ magnétique
rotatif vers la droite est requis.
u Observer les caractéristiques de raccordement
de la réglette à bornes.
1 « 4 Caractéristiques techniques » [} 13]
5.7 Configuration du produit pour un
fonctionnement monophasé
Les activités dans ce chapitre sont stricte-
ment réservées aux électriciens spécialisés.
Lors de la livraison, le produit est configuré pour un
fonctionnement triphasé.
Configuration requise :
ü Le produit est raccordé au réseau monophasé.
1 « 5.6.2 Alimentation électrique » [} 19]
Interface web
Pour un fonctionnement monophasé du produit, il
est indispensable de basculer un paramètre sur l'in-
terface web.
1 « 6 Mise en service » [} 21]
Aller au menu « Installation » > « General Installa-
tion » puis configurer le paramètre suivant :
Paramètre
Phases connected to
the ChargePoint
5.8 Mise en réseau du produit
En cas de mise en réseau de plusieurs produits, les
produits doivent être connectés à un routeur ou
commutateur réseau central à l'aide d'un câble
Ethernet (max. 100 m de long). Procéder au câblage
avec une topologie en étoile.
Réglage interface web
u Sélectionner
« Single-phase sys-
tem ».
