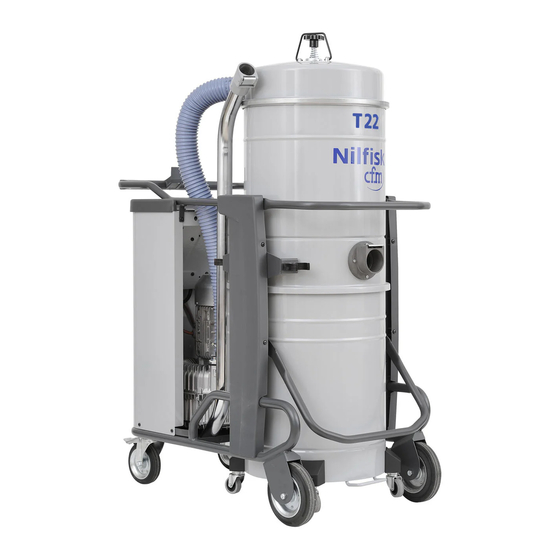

Nilfisk cfm T22 Betriebsanleitung
Verwandte Anleitungen für Nilfisk cfm T22
Inhaltszusammenfassung für Nilfisk cfm T22
- Seite 1 T40W E-VAC 3000 T63NJ MANUALE DI ISTRUZIONI INSTRUCTIONS MANUAL MANUEL D’INSTRUCTIONS BETRIEBSANLEITUNG MANUAL DE INSTRUCCIONES C354-I-GB-F-D-E 09/2014...
- Seite 39 T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Inhaltsverzeichnis Bedienungsanleitung ......................2 Sicherheit der Bedienperson ......................2 Allgemeine Informationen zum Gebrauch des Industriesaugers ............. 2 Bestimmungsgemäße Verwendungen .................... 2 Unsachgemäßer Gebrauch ......................2 Staubemissionen in die Umwelt ...................... 3 Allgemeine Hinweise ........................
-
Seite 40: Bedienungsanleitung
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Bedienungsanleitung Betriebsanleitung lesen und die mit ACHTUNG! gekennzeichneten Warnhinweise beachten. Sicherheit der Bedienperson Bestimmungsgemäße Verwendungen Dieses Gerät ist für den gewerblichen Gebrauch, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros, ACHTUNG! Wohnanlagen sowie zur Vermietung und keinesfalls für Betriebsanleitung vor Inbetriebnahme... -
Seite 41: Staubemissionen In Die Umwelt
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Staubemissionen in die Umwelt Richtwerte der Leistungen: ■ Standardausführung (ungeeignet zum Aufsaugen von gefährlichem Staub): Hält mindestens 99,1 % der Staubpartikel mit einer Größe von ≥ 3 µm zurück. Allgemeine Hinweise ACHTUNG! Für den Notfall:... -
Seite 42: Beschreibung Des Industriesaugers
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Beschreibung des Industriesaugers Geräteteile und Schilder Zubehörteile Erhältlich sind diverse Zubehörteile. Bitte konsultieren Sie den Abbildung 1 Zubehörkatalog des Herstellers. Typschild mit folgenden Angaben: Artikelnummer, Verwendungsklasse, technische Daten ACHTUNG! (siehe Tabelle S. -
Seite 43: Verlängerungskabel
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Aufsaugen von trockenen Substanzen - ACHTUNG! Absaugen von Flüssigkeiten Während des Gerätebetriebs nicht: ■ auf das Netzkabel treten, das Kabel einquetschen [ HINWEIS ] oder beschädigen, am Kabel ziehen. Im Lieferumfang enthaltene Filter und Staubbeutel, sofern ■... -
Seite 44: Technische Daten
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Technische Daten T40W Parameter Maßeinheit T63NJ E-VAC 3000 Frequenz Spannung Leistung Leistung (EN 60335-2-69) (50 Hz) Betriebsgeräusch dB(A) Schutzart Isolierstoff Klasse Behälterkapazität 50/100 50/100 50/100 50/100 Saugeinlass (Durchmesser) Max. -
Seite 45: Bedienteile, Anzeigen Und Anschlüsse
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Bedienteile, Anzeigen und Anschlüsse Primärfilter rütteln (Abb. 7) Je nach Menge des aufgesaugten Materials und wenn der Abbildung 4 Zeiger des Vakuummeters vom grünen (2) in den roten Lösehebel Staubbehälter Bereich (3) wechselt, Industriesauger ausschalten und Radsperrhebel... -
Seite 46: Austauschen Und Gebrauch Des Schwenkauslasses
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Austauschen und Gebrauch des Wartung, Reinigung und Entsorgung Schwenkauslasses ACHTUNG! Abbildung 9 Folgenden Vorsichtsmaßnamen müssen während Schwenkauslasseinheit sämtlicher Wartungsarbeiten, inkl. Reinigen und Ersetzen des Filters, ergriffen werden. ■... -
Seite 47: Primärfilter Austauschen
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Primärfilter austauschen Industriesauger vor derartigen Arbeiten ausschalten und Netzstecker aus der Steckdose ziehen. Abbildung 13 ■ Sicherheitsschraube (3) lösen. Ansaugschlauch ■ Hebel (2) zum Lösen des Saugkopfes (1) betätigen und Band Kopf vom Sauger abheben. -
Seite 48: Zyklon (Sofern Vorhanden) Reinigen Und Austauschen
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Zyklon (sofern vorhanden) reinigen und Stromlaufpläne austauschen Basismodell Abbildung 17 Abbildung 19 Zyklon Stecker Band Industriesauger Deckel Schutzschalter Schrauben Code [ HINWEIS ] Weist der Zyklon (1) lediglich Staubablagerungen auf, Name Bauteil T40W... -
Seite 49: Empfohlene Ersatzteile
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Empfohlene Ersatzteile Wir empfehlen Ihnen, die Ersatzteile der nachstehenden Liste stets auf Lager zu haben, damit etwaige Wartungsarbeiten schneller durchgeführt werden können. Zur Bestellung siehe Ersatzteilkatalog des Herstellers. Modell Bezeichnung Basismo-... -
Seite 50: Fehlersuche
T22 / T40 / T40W / E-VAC 3000 / T63NJ Übersetzung der Originalbetriebsanleitung Fehlersuche Störung Ursache Abhilfe Filter rütteln. Reicht das nicht aus, Filter Primärfilter verstopft austauschen. Saugschlauch verstopft Saugleitung prüfen und reinigen. Einstellung prüfen. Der Industriesauger stoppt plötzlich Stromaufnahme des Motors überprüfen. - Seite 63 07AJ814 3000 W Kg 71 Ref.No: 4010300258 50/60 Hz ME77 T22 / T40 / T40W / E-VAC 3000 / T63NJ 13 A 07AJ814 3000 W Kg 71 Ref.No: 4010300258 50/60 Hz ME77 09/2014 C354...
- Seite 64 T22 / T40 / T40W / E-VAC 3000 / T63NJ C354 09/2014...
- Seite 65 T22 / T40 / T40W / E-VAC 3000 / T63NJ 09/2014 C354...
- Seite 66 T22 / T40 / T40W / E-VAC 3000 / T63NJ C354 09/2014...
- Seite 67 T22 / T40 / T40W / E-VAC 3000 / T63NJ 09/2014 C354...
- Seite 68 T22 / T40 / T40W / E-VAC 3000 / T63NJ C354 09/2014...
- Seite 69 T22 / T40 / T40W / E-VAC 3000 / T63NJ 2,5 mm GN-YE 2,5 mm F1 1A Delay F3 1A Delay 2,5 mm F2 1A Delay 1 mm 2,5 mm GN-YE 2,5 mm GN-YE 2,5 mm GN-YE 2,5 mm 09/2014 C354...
- Seite 70 - Ak by na zariadení boli prevedené zmeny; - Če je prišlo do kakršnekoli spremembe na napravi; Soggetta alla Direzione e Coordinamento di Nilfisk-Advance A/S in ottemperanza al nuovo art. 2497 bis. cc. - Ak by neboli rešpektované pokyny a nariadenia uvedené v tejto užívatel’ské...
