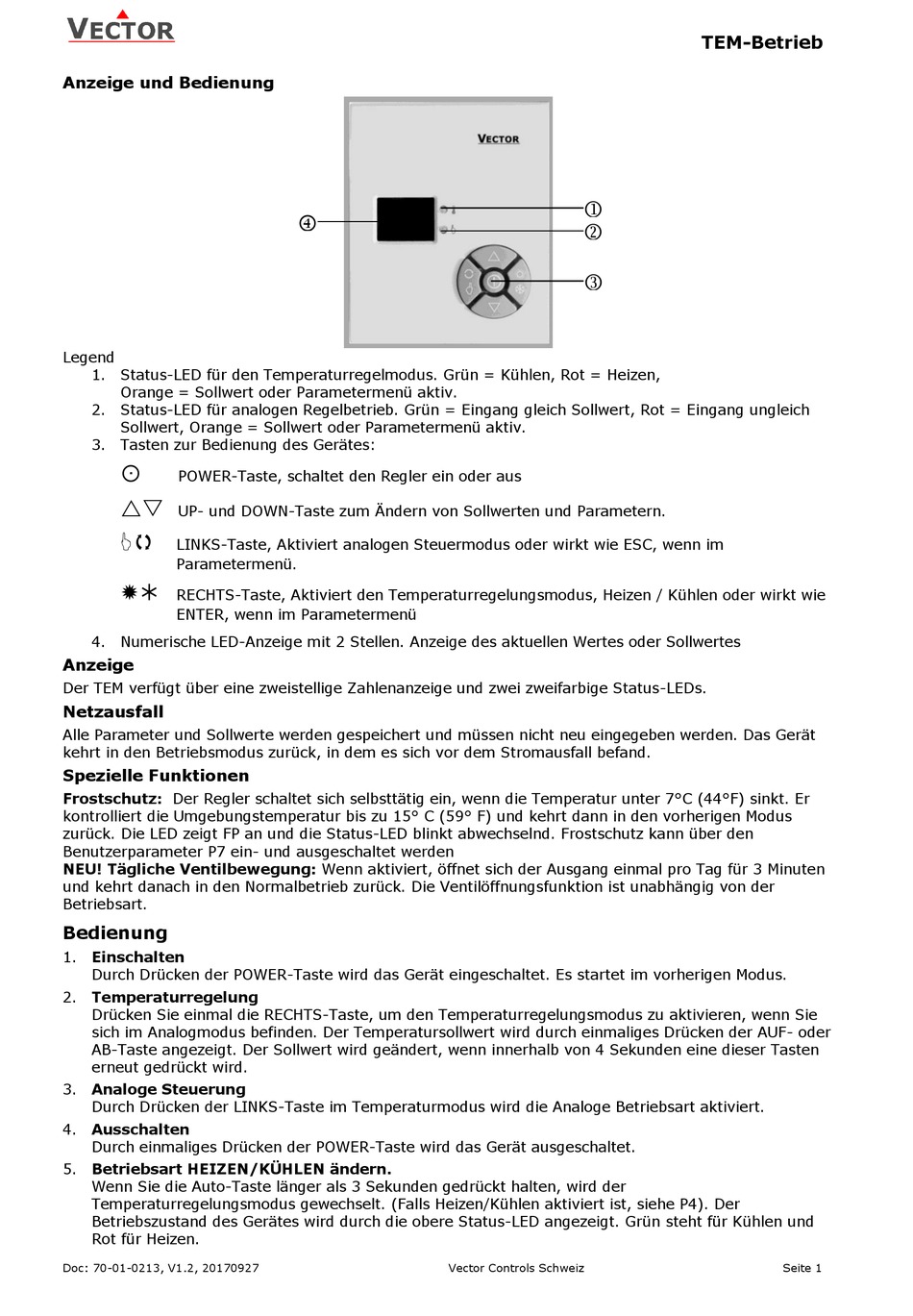

Anzeige und Bedienung

Legend
1. Status-LED für den Temperaturregelmodus. Grün = Kühlen, Rot = Heizen,
Orange = Sollwert oder Parametermenü aktiv.
2. Status-LED für analogen Regelbetrieb. Grün = Eingang gleich Sollwert, Rot = Eingang ungleich
Sollwert, Orange = Sollwert oder Parametermenü aktiv.
3. Tasten zur Bedienung des Gerätes:

POWER-Taste, schaltet den Regler ein oder aus

UP- und DOWN-Taste zum Ändern von Sollwerten und Parametern.

LINKS-Taste, Aktiviert analogen Steuermodus oder wirkt wie ESC, wenn im
Parametermenü.

RECHTS-Taste, Aktiviert den Temperaturregelungsmodus, Heizen / Kühlen oder wirkt wie
ENTER, wenn im Parametermenü
4. Numerische LED-Anzeige mit 2 Stellen. Anzeige des aktuellen Wertes oder Sollwertes
Anzeige
Der TEM verfügt über eine zweistellige Zahlenanzeige und zwei zweifarbige Status-LEDs.
Netzausfall
Alle Parameter und Sollwerte werden gespeichert und müssen nicht neu eingegeben werden. Das Gerät
kehrt in den Betriebsmodus zurück, in dem es sich vor dem Stromausfall befand.

Spezielle Funktionen

Frostschutz: Der Regler schaltet sich selbsttätig ein, wenn die Temperatur unter 7°C (44°F) sinkt. Er
kontrolliert die Umgebungstemperatur bis zu 15° C (59° F) und kehrt dann in den vorherigen Modus
zurück. Die LED zeigt FP an und die Status-LED blinkt abwechselnd. Frostschutz kann über den
Benutzerparameter P7 ein- und ausgeschaltet werden
NEU! Tägliche Ventilbewegung: Wenn aktiviert, öffnet sich der Ausgang einmal pro Tag für 3 Minuten
und kehrt danach in den Normalbetrieb zurück. Die Ventilöffnungsfunktion ist unabhängig von der
Betriebsart.
Bedienung
1. Einschalten
Durch Drücken der POWER-Taste wird das Gerät eingeschaltet. Es startet im vorherigen Modus.
2. Temperaturregelung
Drücken Sie einmal die RECHTS-Taste, um den Temperaturregelungsmodus zu aktivieren, wenn Sie
sich im Analogmodus befinden. Der Temperatursollwert wird durch einmaliges Drücken der AUF- oder
AB-Taste angezeigt. Der Sollwert wird geändert, wenn innerhalb von 4 Sekunden eine dieser Tasten
erneut gedrückt wird.
3. Analoge Steuerung
Durch Drücken der LINKS-Taste im Temperaturmodus wird die Analoge Betriebsart aktiviert.
4. Ausschalten
Durch einmaliges Drücken der POWER-Taste wird das Gerät ausgeschaltet.
5. Betriebsart HEIZEN/KÜHLEN ändern.
Wenn Sie die Auto-Taste länger als 3 Sekunden gedrückt halten, wird der
Temperaturregelungsmodus gewechselt. (Falls Heizen/Kühlen aktiviert ist, siehe P4). Der
Betriebszustand des Gerätes wird durch die obere Status-LED angezeigt. Grün steht für Kühlen und
Rot für Heizen.
Doc: 70-01-0213, V1.2, 20170927

Vector Controls Schweiz
TEM-Betrieb



Seite 1
