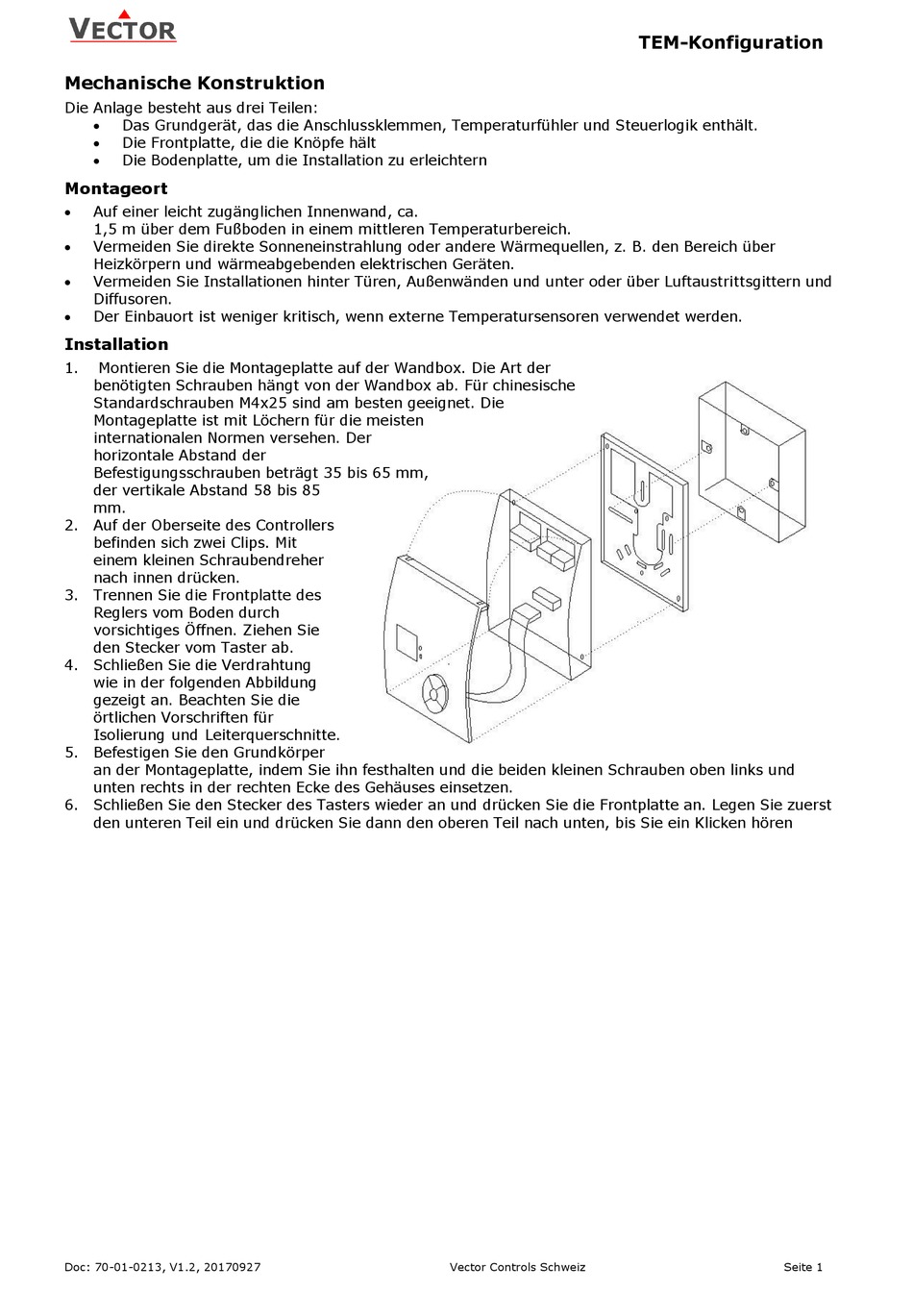

Mechanische Konstruktion

Die Anlage besteht aus drei Teilen:
 Das Grundgerät, das die Anschlussklemmen, Temperaturfühler und Steuerlogik enthält.
 Die Frontplatte, die die Knöpfe hält
 Die Bodenplatte, um die Installation zu erleichtern
Montageort
 Auf einer leicht zugänglichen Innenwand, ca.
1,5 m über dem Fußboden in einem mittleren Temperaturbereich.
 Vermeiden Sie direkte Sonneneinstrahlung oder andere Wärmequellen, z. B. den Bereich über
Heizkörpern und wärmeabgebenden elektrischen Geräten.
 Vermeiden Sie Installationen hinter Türen, Außenwänden und unter oder über Luftaustrittsgittern und
Diffusoren.
 Der Einbauort ist weniger kritisch, wenn externe Temperatursensoren verwendet werden.
Installation
1. Montieren Sie die Montageplatte auf der Wandbox. Die Art der
benötigten Schrauben hängt von der Wandbox ab. Für chinesische
Standardschrauben M4x25 sind am besten geeignet. Die
Montageplatte ist mit Löchern für die meisten
internationalen Normen versehen. Der
horizontale Abstand der
Befestigungsschrauben beträgt 35 bis 65 mm,
der vertikale Abstand 58 bis 85
mm.
2. Auf der Oberseite des Controllers
befinden sich zwei Clips. Mit
einem kleinen Schraubendreher
nach innen drücken.
3. Trennen Sie die Frontplatte des
Reglers vom Boden durch
vorsichtiges Öffnen. Ziehen Sie
den Stecker vom Taster ab.
4. Schließen Sie die Verdrahtung
wie in der folgenden Abbildung
gezeigt an. Beachten Sie die
örtlichen Vorschriften für
Isolierung und Leiterquerschnitte.
5. Befestigen Sie den Grundkörper
an der Montageplatte, indem Sie ihn festhalten und die beiden kleinen Schrauben oben links und
unten rechts in der rechten Ecke des Gehäuses einsetzen.
6. Schließen Sie den Stecker des Tasters wieder an und drücken Sie die Frontplatte an. Legen Sie zuerst
den unteren Teil ein und drücken Sie dann den oberen Teil nach unten, bis Sie ein Klicken hören
