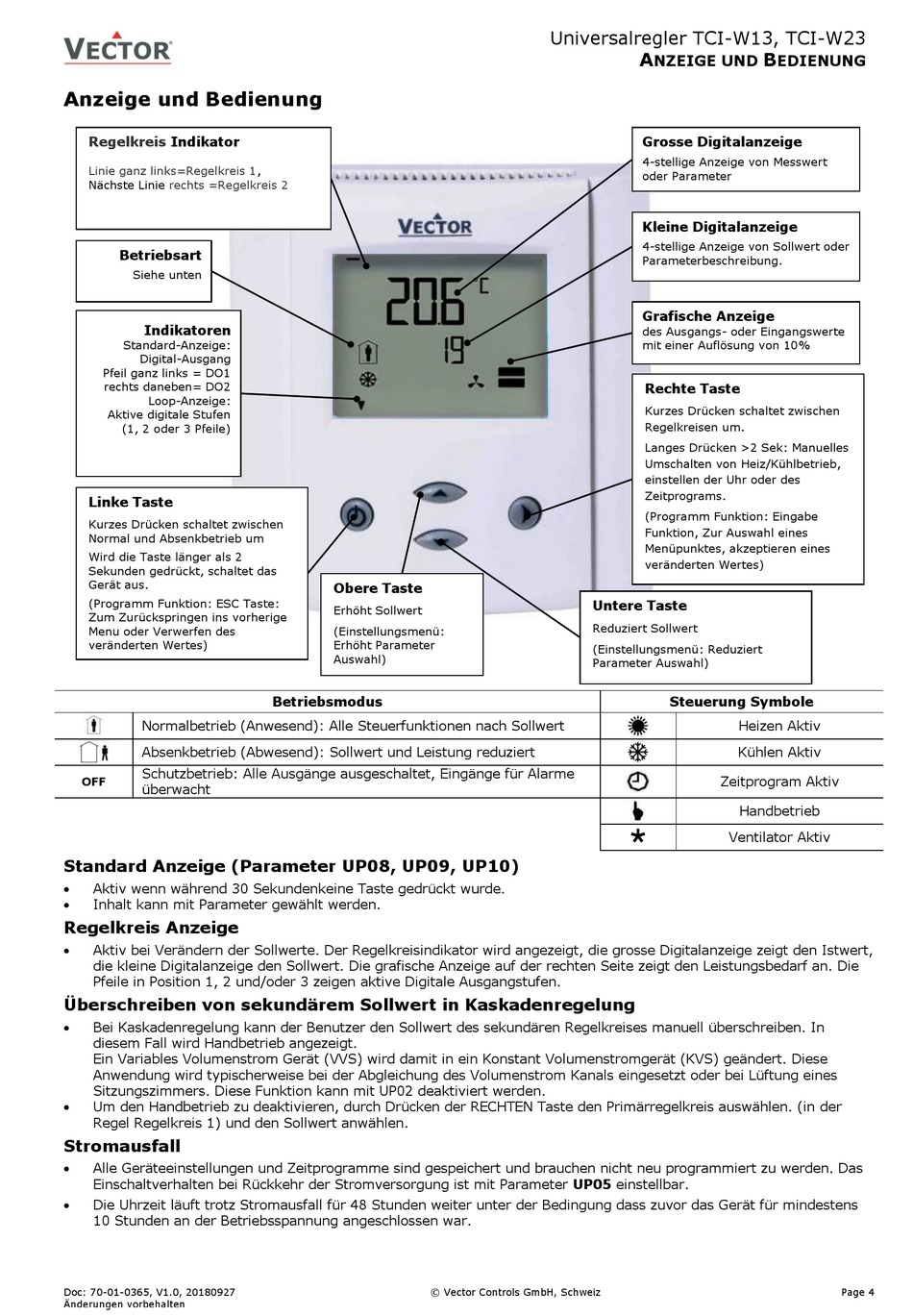

Anzeige und Bedienung
Regelkreis
Indikator
Linie ganz links=Regelkreis
Nächste Linie
rechts =Regelkreis 2
Betriebsart
Siehe unten
Indikatoren
Standard-Anzeige:
Digital-Ausgang
Pfeil ganz links = DO1
rechts daneben= DO2
Loop-Anzeige:
Aktive digitale Stufen
(1, 2 oder 3 Pfeile)
Linke Taste
Kurzes Drücken schaltet zwischen
Normal und Absenkbetrieb um
Wird die Taste länger als 2
Sekunden gedrückt, schaltet das
Gerät aus.
(Programm Funktion: ESC Taste:
Zum Zurückspringen ins vorherige
Menu oder Verwerfen des
veränderten Wertes)
Normalbetrieb (Anwesend): Alle Steuerfunktionen nach Sollwert
Absenkbetrieb (Abwesend): Sollwert und Leistung reduziert
Schutzbetrieb: Alle Ausgänge ausgeschaltet, Eingänge für Alarme
OFF
überwacht
Standard Anzeige (Parameter UP08, UP09, UP10)
•
Aktiv wenn während 30 Sekundenkeine Taste gedrückt wurde.
•
Inhalt kann mit Parameter gewählt werden.
Regelkreis Anzeige
•
Aktiv bei Verändern der Sollwerte. Der Regelkreisindikator wird angezeigt, die grosse Digitalanzeige zeigt den Istwert,
die kleine Digitalanzeige den Sollwert. Die grafische Anzeige auf der rechten Seite zeigt den Leistungsbedarf an. Die
Pfeile in Position 1, 2 und/oder 3 zeigen aktive Digitale Ausgangstufen.
Überschreiben von sekundärem Sollwert in Kaskadenregelung
•
Bei Kaskadenregelung kann der Benutzer den Sollwert des sekundären Regelkreises manuell überschreiben. In
diesem Fall wird Handbetrieb angezeigt.
Ein Variables Volumenstrom Gerät (VVS) wird damit in ein Konstant Volumenstromgerät (KVS) geändert. Diese
Anwendung wird typischerweise bei der Abgleichung des Volumenstrom Kanals eingesetzt oder bei Lüftung eines
Sitzungszimmers. Diese Funktion kann mit UP02 deaktiviert werden.
•
Um den Handbetrieb zu deaktivieren, durch Drücken der RECHTEN Taste den Primärregelkreis auswählen. (in der
Regel Regelkreis 1) und den Sollwert anwählen.
Stromausfall
•
Alle Geräteeinstellungen und Zeitprogramme sind gespeichert und brauchen nicht neu programmiert zu werden. Das
Einschaltverhalten bei Rückkehr der Stromversorgung ist mit Parameter UP05 einstellbar.
•
Die Uhrzeit läuft trotz Stromausfall für 48 Stunden weiter unter der Bedingung dass zuvor das Gerät für mindestens
10 Stunden an der Betriebsspannung angeschlossen war.
Doc: 70-01-0365, V1.0, 20180927
Änderungen vorbehalten
1,
Obere Taste
Erhöht Sollwert
(Einstellungsmenü:
Erhöht Parameter
Auswahl)
Betriebsmodus
Universalregler TCI-W13, TCI-W23
Untere Taste
Reduziert Sollwert
(Einstellungsmenü: Reduziert
Parameter Auswahl)
© Vector Controls GmbH, Schweiz
A
B
NZEIGE UND
EDIENUNG
Grosse Digitalanzeige
4-stellige Anzeige von Messwert
oder Parameter
Kleine Digitalanzeige
4-stellige Anzeige von Sollwert oder
Parameterbeschreibung.
Grafische Anzeige
des Ausgangs- oder Eingangswerte
mit einer Auflösung von 10%
Rechte Taste
Kurzes Drücken schaltet zwischen
Regelkreisen um.
Langes Drücken >2 Sek: Manuelles
Umschalten von Heiz/Kühlbetrieb,
einstellen der Uhr oder des
Zeitprograms.
(Programm Funktion: Eingabe
Funktion, Zur Auswahl eines
Menüpunktes, akzeptieren eines
veränderten Wertes)
Steuerung Symbole
Heizen Aktiv
Kühlen Aktiv
Zeitprogram Aktiv
Handbetrieb
Ventilator Aktiv
