6. Einführung in die Bedienung, Grundfunktionen
6.1 AUTOSET
Die Autoset-Funktion passt das Gerät automatisch an die Parameter des anliegenden Mess-
Signals an.
Bitte beachten Sie, dass die Autoset-Funktion nur bei Signalen mit einer Frequenz von mehr
als 50 Hz und einem Tastverhältnis ≥1% nutzbar ist.
· Schließen Sie die Messleitung mit dem Tastkopf an das Mess-Signal an.
Erfassen Sie den Tastkopf stets hinter dem Kragen, berühren Sie niemals blanke Teile
des Tastkopfes oder des Masseanschlusses!
· Drücken Sie die Taste „AUTO". Jetzt stellt das Gerät automatisch eine optimale Signaldarstel-
lung ein.
· Bei Bedarf können Sie nun manuelle Einstellungen vornehmen.
6.2 Vertikalsystem
· Die vertikale Position der Messkurve wird mit dem Einsteller „POSITION" im Bedienfeld
„VERTICAL" eingestellt. Die Nulllinie des Signals wird dabei vom Cursor links und rechts
markiert.
· Mit der Taste „SET TO ZERO" wird das Signal automatisch wieder auf die Bildmitte (Faden-
kreuz) gestellt.
· Mit „SCALE" wird die Signalspannungs-Skalierung „V/DIV" gewählt. Die Skalierung wird
nummerisch unten in der Statuszeile angezeigt, z. B. 1,00 V für 1 V/DIV.
· Mit der Taste „OFF" wird der Messkanal (zuerst der zuletzt gewählte, dann der zweite Kanal)
abgeschaltet.
· Mit CH1 / CH2 kann die jeweilige Kanaldarstellung frei gewählt werden.
6.3 Horizontalsystem (Zeitbasis)
· Die horizontale Position der Messkurve wird mit dem Einsteller „POSITION" im Bedienfeld
„HORIZONTAL" gewählt. Die Nulllinie des Signals wird dabei mit dem Cursor oben mar-
kiert.
· Die gewählte Zeitbasis wird unten (M) angezeigt, z. B. 1.00 ms. Die Abweichung der Nullli-
nie der Messkurve von der Bildmitte wird oben (M POS) angezeigt.
· Mit der Taste „SET TO ZERO" wird das Signal automatisch wieder auf die Bildmitte (Faden-
kreuz) gestellt.
· Mit „SCALE" wird die Zeitbasis-Skalierung „SEC/DIV" gewählt (Einstellbereich 5 ns - 50 s,
Raster 1-2-5).
6.4 Triggersystem
· Mit dem Einsteller „LEVEL" wird der gewünschte Triggerpegel eingestellt. Der Triggerpegel
wird mit dem Cursor rechts und mit der Triggeranzeige (T) unten angezeigt.

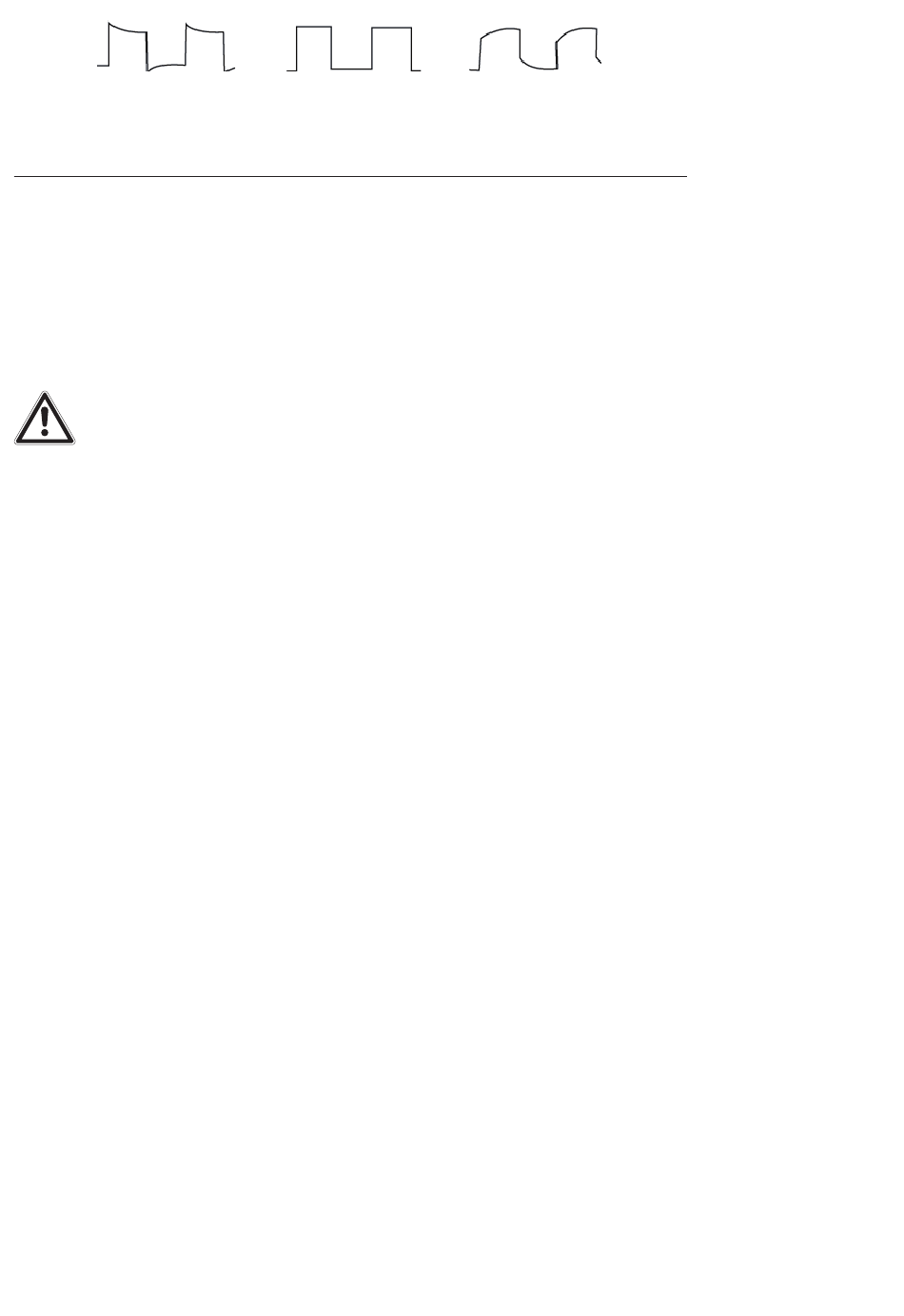

Richtig kompensiert
unterkompensiert
