5. Inbetriebnahme, Kalibrierung, Tastkopfkompensierung
An den Messeingängen darf zunächst kein Mess-Signal angeschlossen werden.
· Schließen Sie das Gerät an eine Schutzkontakt-Steckdose an.
· Schalten Sie das Gerät ein, es erscheint ein Begrüßungsbild. Das Gerät führt einen Selbst-
test aus und nimmt eine automatische Grundeinstellung vor.
· Zur internen Kalibrierung drücken Sie die Taste „UTILITY" und danach die Taste „F1" (Self
Adj).
· Drücken Sie F1, es erscheint die Erinnerung, dass kein Mess-Signal an den Eingängen lie-
gen darf. Drücken Sie dann nochmals F1 (Execute).
· Jetzt erfolgt die automatische Kalibrierung, deren Fortschritt angezeigt wird.
· Ist die Kalibrierung abgeschlossen, kehrt das Gerät zur Grundanzeige (Kanal 1) zurück.
Tastteiler einstellen
· Drücken Sie die Taste „CH1", es erscheint dessen Einstellmenü.
· Schließen Sie eines der mitgelieferten Messkabel an die X-Buchse (CH1) an und stellen Sie
den roten Schalter des Tastteilers am Tastkopf auf „X10".
· Stellen Sie nun mit der Taste „F4" ebenfalls den Teilerfaktor „10X" ein.
· Schließen Sie den Tastkopf inkl. Masseanschluss an den Testsignalausgang an und drücken
Sie die Taste „AUTO".
· Auf dem Bildschirm erscheint nun ein 1-kHz-Rechtecksignal mit einer Amplitude (Spitze-
Spitze) von 3 V.
· Erscheint das Signal, wiederholen Sie die Einstellung des Tastteilers mit dem zweiten Tast-
kopf für den Kanal 2 (CH2).
Tastkopf kompensieren
· Erscheint das Rechtecksignal nicht korrekt (siehe nachfolgende Skizze), so korrigieren Sie
die Signalform mit einem kleinen (isolierten) Schraubendreher über den Trimmer im Tast-
kopf, bis das Signal als sauberes Rechtecksignal abgebildet wird.
6
B
A
F
G

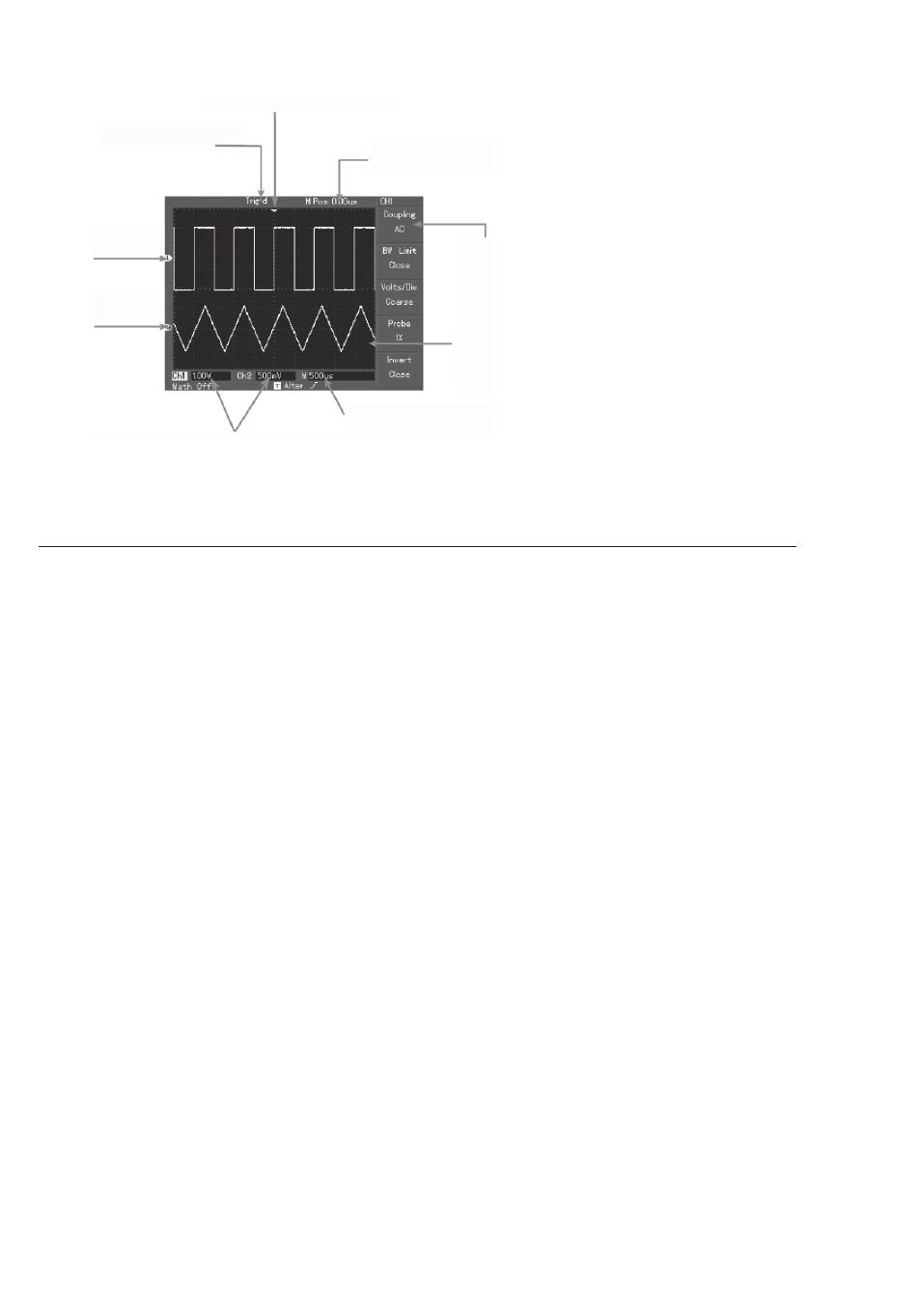

A - Triggerstatus
C
B - Triggerposition
C - Ablenkzeit (relativ zur Bildmitte)
D - Menüleiste, Funktionen variabel
E - Signalanzeige
D
F - Einstellungen Zeitbasis
G - Einstellungen Vertikalablenkung
H - Markierung Kanal 2
I
E
- Markierung Kanal 1
