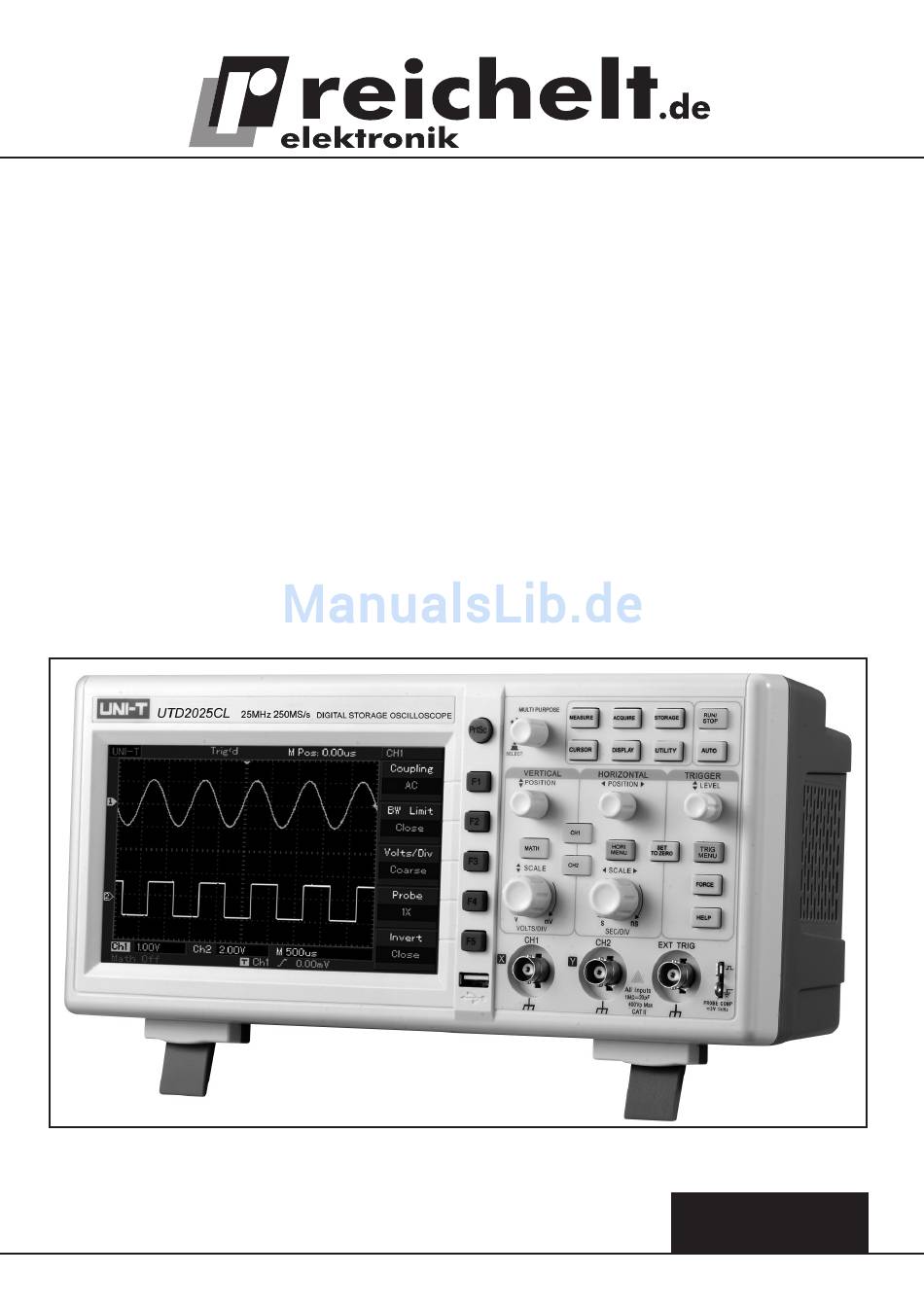

- Seite 1 2-Kanal-Digital-Oszilloskop UTD 2025CL/2052CEX/2102CEX – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 2/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Zweikanal-Digital-Oszilloskop ist ein hochwertiges Messgerät mit hoher Bandbreite und Abtastrate, das aufgrund seiner geringen Abmessungen und Masse auch für portable Einsät- ze geeignet ist. Es verbindet die Bediengewohnheiten des klassischen Oszilloskops mit der Multifunktionalität eines mikroprozessorgesteuerten, vernetzbaren Universalmessgerätes mit PC-Konnektivität. -
Seite 4: Sicherheits-, Service- Und Betriebshinweise
3. Sicherheits-, Service- und Betriebshinweise · Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser Nutzungsbe- dingungen kann zu Unfällen, Sach- und Personenschäden führen. · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe- reich von Kindern aufgestellt, gelagert oder betrieben werden. -
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
Schutzleiteranschluss Gehäuse-/Chassis-Erde Mess-Erde 4. Bedien-, Anschluss- und Anzeigeelemente A - Multifunktions-Einsteller B - Menüsteuerung C - Ablaufsteuerung D - Triggersteuerung E - Horizontalsteuerung (Zeitablenkung) F - Vertikalsteuerung (Spannung) G - Testsignal für Tastkopf-Kompensation H - Triggereingang, externes Triggersignal - Messeingänge (analog) - USB-Port für Messwertspeicherung K - Soft-Keys L - Netzanschluss... -
Seite 6: Inbetriebnahme, Kalibrierung, Tastkopfkompensierung
Display A - Triggerstatus B - Triggerposition C - Ablenkzeit (relativ zur Bildmitte) D - Menüleiste, Funktionen variabel E - Signalanzeige F - Einstellungen Zeitbasis G - Einstellungen Vertikalablenkung H - Markierung Kanal 2 - Markierung Kanal 1 5. Inbetriebnahme, Kalibrierung, Tastkopfkompensierung An den Messeingängen darf zunächst kein Mess-Signal angeschlossen werden. -
Seite 7: Einführung In Die Bedienung, Grundfunktionen
überkompensiert Richtig kompensiert unterkompensiert 6. Einführung in die Bedienung, Grundfunktionen 6.1 AUTOSET Die Autoset-Funktion passt das Gerät automatisch an die Parameter des anliegenden Mess- Signals an. Bitte beachten Sie, dass die Autoset-Funktion nur bei Signalen mit einer Frequenz von mehr als 50 Hz und einem Tastverhältnis ≥1% nutzbar ist. -
Seite 8: Bedienung, Geräteeinstellungen
· Die Taste „HELP” öffnet zu jeder aktuellen Einstellung das passende Hilfemenü. · Die Taste „TRIG MENU” stellt das Triggermenü ein, das mit den Tasten F1 bis F5 bedient wird: F1 - TYPE: Triggerart, Grundeinstellung „EDGE” (Flankentriggerung) F2 - SOURCE: Triggerquelle, Grundeinstellung „CH1” (Kanal 1) F3 - SLOPE: Triggerbedingung, Grundeinstellung „Rise”... -
Seite 9: Referenzsignale, Signalverläufe Und Geräteeinstellungen Speichern Und Aufrufen
F3/Window Hanning, Ham- Auswahl der Analysemethode (Fenster-Bewertung), (FFT) ming, Blackman, siehe separate Aufstellung Reactangle F4/Source2 CH1/CH2 Auswahl des zweiten Operanden (Math) F4/Vertical dBVrms/Vrms Auswahl der Maßeinheit für die Anzeige (FFT) FFT-Analysemethoden Methode Eigenschaften Einsatz Reactangle Hohe Frequenzauflösung Einzel- oder schnelle Impulse, Signalpegel Schlechte Amplitudenauflösung konstant. -
Seite 10: Speichern
7.3.1 Speichern · Wählen Sie mit der Taste „STORAGE” das Speichermenü an. Die weitere Bedienung erfolgt nun über die Tasten F1 bis F5 sowie den Multifunktions-Einsteller (A). · Wollen Sie Daten auf einem USB-Medium speichern, so schließen Sie dieses an den front- seitigen USB-Port an. -
Seite 11: Signalverlauf Aufrufen (Ref-Funktion)
7.3.2 Signalverlauf aufrufen (REF-Funktion) · Wählen Sie mit der Taste „REF” das Referenz-Menü auf: Taste/Funktion Einstellung Funktionen F1/REFA – Menü für Referenzkurve A aufrufen F2/REFB – Menü für Referenzkurve B aufrufen Menü REFA/B: Taste/Funktion Einstellung Funktionen F1/Source 1-20/200 Auswahl des Speicherplatzes der gewünschten Aufnahme F2/Disk DSO/USB Speichermedium wählen... -
Seite 12: Triggersystem
· Die zuvor in der Hauptanzeige eingestellte Zeitablenkung wird im oberen Fenster weiß angezeigt. · Der Zeitbereich für den eingestellten Zoom wird unten rechts in der Anzeige für die Zeitab- lenkung (Z) angezeigt. Hold-Off-Funktion: · Bei komplizierten Signalverläufen, z. B. einer Impulsfolge, ist es für die Automatik mitunter nicht einfach, den richtigen Triggerpunkt für die Detektierung zu finden. - Seite 13 F3/Slope Rise/Fall auslösende Triggerflanke: Rise - steigend, Fall - fallend, Rise,Fall: beide F4/Mode Auto Automatisches Triggern ohne Triggerbedingung Normal Triggern nur nach Eintreffen einer Triggerbedingung Single Einmaliges Triggern nach Auslösen der Taste „RUN/ STOP”, nach Auslösen wird die Triggerung sofort ge- stoppt (Taste „Run/Stop”...
-
Seite 14: Sampling-System
Arbeit mit der Triggerquelle „Alternate”: Diese Triggerquelle wird eingesetzt, wenn es gilt, zwei Mess-Signale mit unterschiedlichen Frequenzen zu triggern. Setup für Alternate-Betrieb: Taste/Funktion Einstellung Funktionen F1/Type Edge Flankensteuerung F2/Source Alter Wechselweises Triggern durch die Signale an CH1/CH2 F3/Slope Rise auslösende Triggerflanke: Rise - steigend F4/Mode Auto Automatisches Triggern ohne Triggerbedingung... -
Seite 15: Display-System
7.7 Display-System · Die Auswahl verschiedener Anzeigemöglichkeiten erfolgt über die Taste „DISPLAY”: Taste/Funktion Einstellung Funktionen F1/Type Vector Darstellung der Messwerte als zusammenhängende Li- Darstellung der Messwerte als einzelne Punkte F2/Format Normale Zeit-Ablenkung über die Zeitbasis X-Y-Ablenkung (Signal an CH1 = X, Signal an CH2 = Y), für die Phasendifferenzdarstellung zwischen zwei Signa- len mittels Lissajous-Figuren F3/Persist... -
Seite 16: Messwert-Erfassung
Temporären Signalverlauf speichern Temporär bedeutet, dass die gespeicherten Daten beim Verlassen der Betriebsart bzw. Neu- start einer Messung und Ausschalten des Messgerätes gelöscht werden. Taste/Funktion Einstellung Funktionen F1/Source CH1, CH2 Auswahl der Signalquelle für die Aufnahme CH1 + CH2 F2/Operation Aufnahmestart, unten Anzeige der gespeicherten Messpunkte (Auto-Stop bei vollem Speicher, Interner Speicher, wird bei Ausschalten gelöscht!) -
Seite 17: Erläuterungen Zu Den Parametern Spannung
Erläuterungen zu den Parametern Spannung Das Gerät kann folgende Spannungsparameter automatisch messen: = Spitzenwert, Wert zwischen höchstem und niedrigstem Punkt des Signals Vmax = Wert zwischen positivem Spitzenwert des Signals und GND Vmin = Wert zwischen negativem Spitzenwert des Signals und GND Vamp = Signalpegel Vmid... -
Seite 18: Messwertabtastung Per Cursorsteuerung
7.10 Messwertabtastung per Cursorsteuerung Das Gerät ermöglicht, über eine Cursorsteuerung die Abtastung der Signalkurve und die An- zeige zeit- und spannungsbezogener Daten. Über einen zweiten Cursor sind auch direkte Verhältnismessungen zwischen zwei Punkten innerhalb des Signalverlaufs möglich. · Die Anwahl der Cursorfunktion erfolgt über die Taste „CURSOR”. ·... -
Seite 19: Wartung, Lagerung Und Pflege
· Abschließend stellen Sie nun im P/F-Test-Menü ein, auf welches Ereignis hin (F3: Pass/Fail) der Signalausgang aktiviert werden soll, und mit F4 (Display Information), ob eine Meldung auf dem Display erfolgen soll. · Nun wechseln Sie mit F5 wieder auf die zweite Menüseite und starten mit F1 (Operate) den Pass/Fail-Check. -
Seite 20: Entsorgungshinweise
Vertikal Y-Ablenkung: 1 mV/DIV bis 20 V/DIV, Abstufung: 1-2-5 Analog-Bandbreite: UTD2025CL: 25 MHz, Anstiegszeit: 14 ns UTD2052CEX: 50 MHz, Anstigeszeit: 7 ns UTD2102CEX: 100 MHz, Anstiegszeit 3,5 ns Auflösung: 8 Bit, 2 Kanäle simultan Kopplung: AC, DC, GND Eingangsimpedanz 1 MΩ ±2% II 24 ±3 pF Grundgenauigkeit: bis 2 mV/DIV: 5%, 2-5 mV/DIV: 4%, ab 10 mV/DIV: 3% Max.
