nach denen die Parameter erfasst werden sollen, z.B., nur, wenn eine bestimmte Signal-
spannung überschritten wird, o.ä.
Entsprechen die Werte bei der späteren Datenerfassung den Kriterien, erscheint in der
Status-Spalte jeweils die Meldung „Pass", ansonsten die Meldung „Fail".

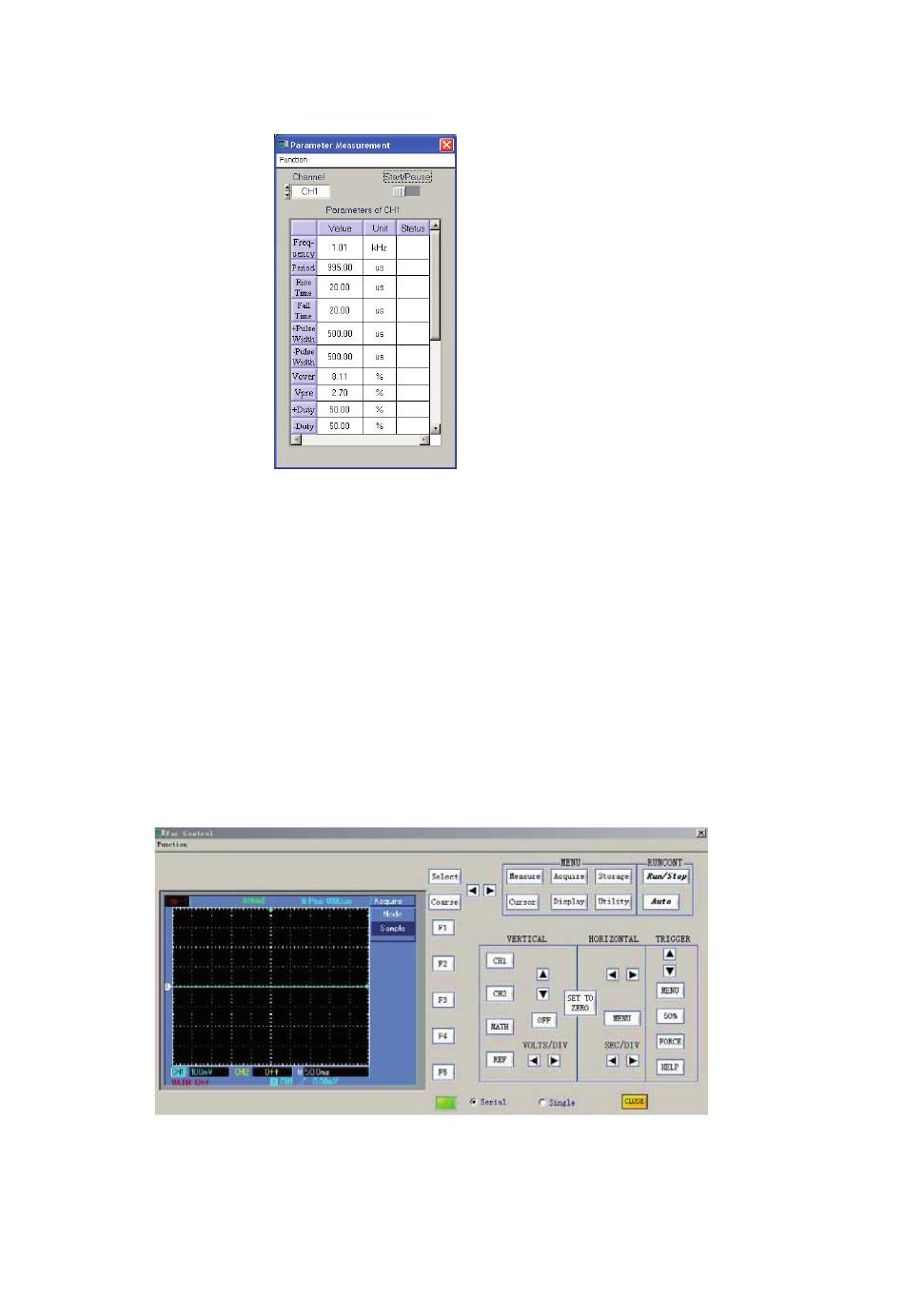

Fernbedienung und Anzeige via LAN und USB (nicht für RS 232)
· Bei den Verbindungsarten LAN und USB steht über den Button „Interface" im Hauptfenster
alternativ zur Datenaquisition eine weitere komplette Fernbedien-Oberfläche zur Verfü-
gung. Gegenüber der Far-Control-Fernsteuerung steht hier zusätzlich eine aktuelle Anzeige
des Oszilloskop-Displays zur Verfügung.
· Über die Option „Serial" ist eine laufende Datenaquisition in Realzeit parallel zur Bedie-
nung möglich. Hier erfolgt die Reaktion des Oszilloskops auf Bedienung am PC träger.
· Über die Option „Single" wird nur ein Einzelbild zum Zeitpunkt der Anwahl der Option
dargestellt. Hier erfolgt die Reaktion des Oszilloskops auf Bedienung am PC schneller.
· Hat man „Single" eingestellt, so kann man das entstehende Standbild über „Function" ->
„Save" als .bmp-Bild speichern.
Bitte beachten!
Ist die Fernbedienung aktiviert, kann gleichzeitig keine Aquisition über das Hauptfenster
erfolgen!
Bitte beachten!
Bei RS 232-Verbindung ist die Funk-
tion „Parameter Measurement" nicht
nutzbar
