Dateioperationen (File Menu)
· Sie können die angezeigten Signale auf dem PC aufzeichnen über die Record-Funktion im
File-Menü. Die Aufzeichnungssteuerung erfolgt dabei über ein kleines Menü, das unterhalb
der Anzeigefläche erscheint. Die Aufzeichnung kann angehalten und ab dem Punkt des
Anhaltens später fortgesetzt werden.
Wird die Aufzeichnung beendet (Close) oder ist die maximale Anzahl von Aufzeichnungen
(2000) erreicht, so erscheint eine Abfrage, ob die Daten abgespeichert werden sollen. Über
„YES" werden die Daten im .dat-Format abgespeichert.
· Ein direktes Abspeichern einer gerade angezeigten Messkurve kann über die Option „Save"
im File-Menü erfolgen (Format .dat). Sie können auch die Datenaquisition an der ge-
wünschten Stelle abbrechen (Button „Waveform") und das letzte angezeigte Bild abspei-
chern.
· Über das File-Menü können nach Stoppen der Datenaquisition auch abgespeicherte Daten
wieder aufgerufen und abgespielt werden, entweder als statische Anzeige oder fortlaufen-
des Abspiel mit Auswahl der anzuzeigenden Einzelaufzeichnungen über ein kleines Aus-
wahlmenü, das wiederum unterhalb der Anzeigefläche erscheint.
Bitte beachten!
Wollen Sie eine per USB-Speicher am Oszilloskop aufgenommene Datei abspielen, kann
das nur erfolgen, wenn am Oszilloskop für die USB-Aufzeichnung (Storage) die Version
„long" (siehe Kapitel 7.3.1) eingestellt war.
· Aktuell angezeigte Signalbilder können inklusive aufgenommener Datentabelle nach Ab-
schluss der Datenaquisition über die Print-Funktion des File-Menüs gedruckt werden. Dabei
ist eine komfortable Vorschau-Funktion (Print-Preview) verfügbar, um den Ausdruck vorab
kontrollieren und die Auswahl über die auszudruckenden Daten (Kanal 1 oder/und 2) tref-
fen zu können.
Alternativ ist auch der Bitmap-Druck der letzten Anzeige im Anzeigefenster der Fernbedien-
Oberfläche „Interface" möglich.
· Die nach Abschluss des Ladens eines Signalverlaufs oder Beenden der Datenaquisition
angezeigten Signalverläufe können per Maus mit den virtuellen Bedienelementen des Pro-
gramms verändert werden. Hier stehen auch zusätzliche Filter-Simulationsfunktionen zur
Verfügung.
Zusatzfunktionen (Menu Function)
· Die Funktionen im Menü „Function" sind nur nutzbar, wenn die Datenaquisition abge-
schlossen ist (Button „Waveform" Off).

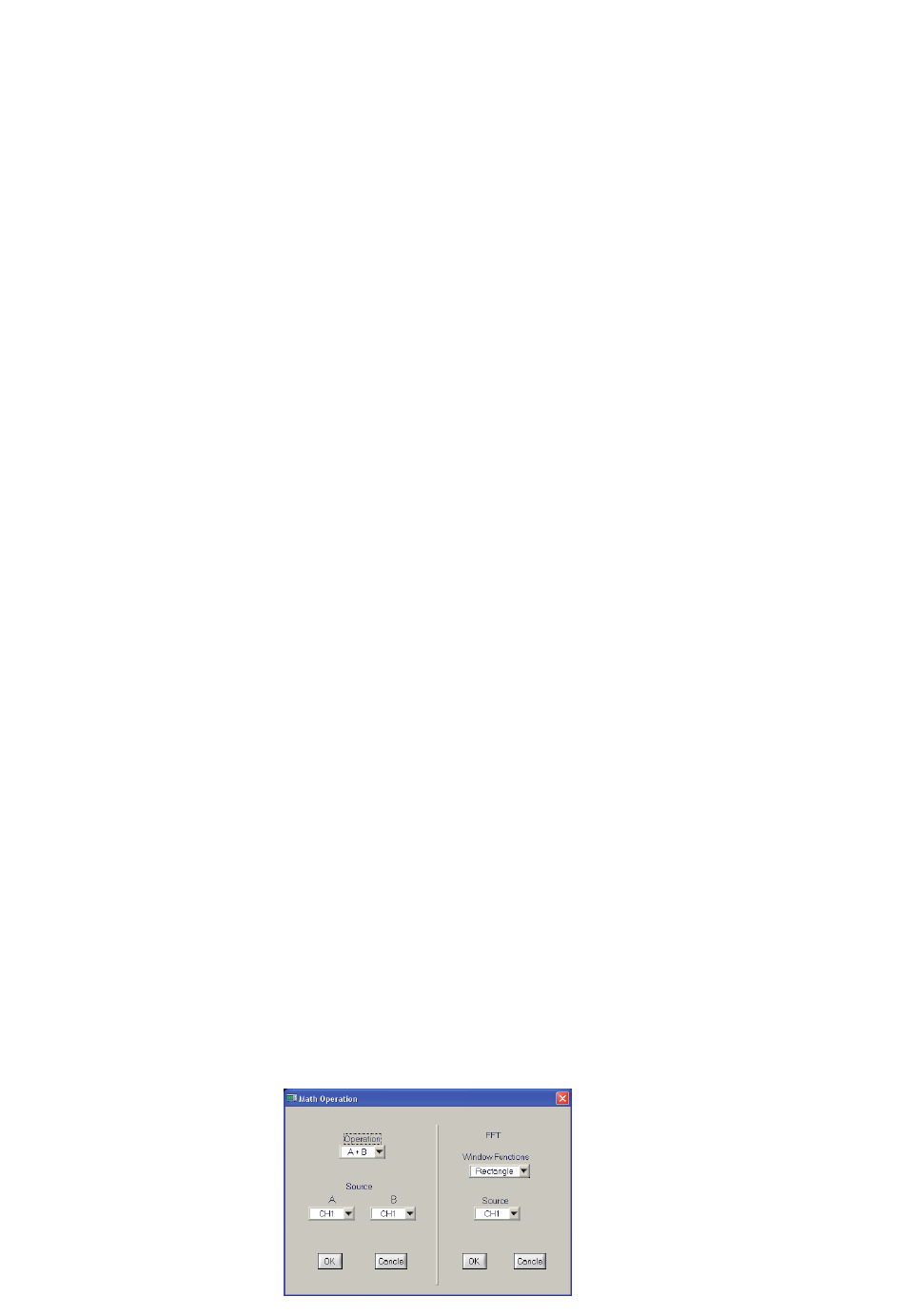

· Die Option „Math Operation" ermöglicht die Berechnung der Signalverläufe wie bei der
Arbeit am Oszilloskop, inkl. FFT-Funktion und die Darstellung in einer zusätzlichen Kurve im
Anzeigefeld.
