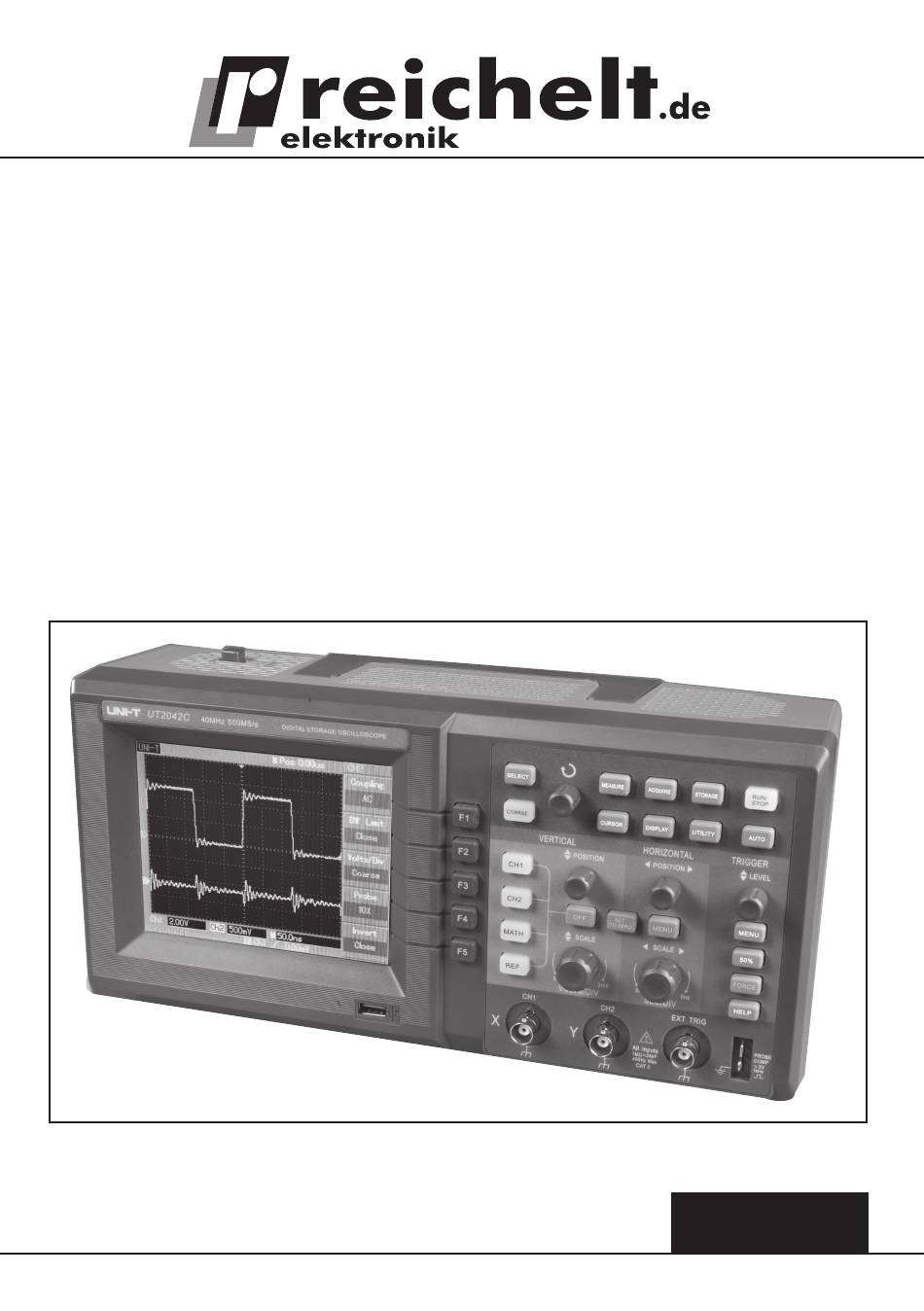

- Seite 1 2-Kanal-Digital-Oszilloskop UT 2042C USB/LAN – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 3/2009 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Zweikanal-Digital-Oszilloskop ist ein hochwertiges Messgerät mit hoher Bandbreite und Abtastrate, das aufgrund seiner geringen Abmessungen und Masse auch für portable Einsät- ze geeignet ist. Es verbindet die Bediengewohnheiten des klassischen Oszilloskops mit der Multifunktionalität eines mikroprozessorgesteuerten, vernetzbaren Universalmessgerätes mit PC-Konnektivität. - Seite 4 · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe- reich von Kindern aufgestellt, gelagert oder betrieben werden. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. ·...
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
4. Bedien-, Anschluss- und Anzeigeelemente A - Multifunktions-Einsteller B - Menüsteuerung C - Ablaufsteuerung D - Triggersteuerung E - Horizontalsteuerung (Zeitablenkung) F - Vertikalsteuerung (Spannung) G - Testsignal für Tastkopf-Kompensation H - Triggereingang, externes Triggersignal - Messeingänge (analog) - USB-Port für Messwertspeicherung K - Netzschalter K - Netzanschluss M - USB-PC-Anschluss... -
Seite 6: Inbetriebnahme, Kalibrierung, Tastkopfkompensierung
Display A - Triggerstatus B - Triggerposition C - Ablenkzeit (relativ zur Bildmitte) D - Menüleiste, Funktionen variabel E - Signalanzeige F - Einstellungen Zeitbasis G - Einstellungen Vertikalablenkung H - Markierung Kanal 2 - Markierung Kanal 1 5. Inbetriebnahme, Kalibrierung, Tastkopfkompensierung An den Messeingängen darf zunächst kein Mess-Signal angeschlossen werden. -
Seite 7: Einführung In Die Bedienung, Grundfunktionen
überkompensiert Richtig kompensiert unterkompensiert 6. Einführung in die Bedienung, Grundfunktionen 6.1 AUTOSET Die Autoset-Funktion passt das Gerät automatisch an die Parameter des anliegenden Mess- Signals an. Bitte beachten Sie, dass die Autoset-Funktion nur bei Signalen mit einer Frequenz von mehr als 50 Hz und einem Tastverhältnis ≥1% nutzbar ist. -
Seite 8: Bedienung, Geräteeinstellungen
· Mit der Taste „50%” wird der Triggerpegel wieder auf 0,00 mV zurückgesetzt. · Mit der Taste „FORCE” erfolgt eine Zwangstriggerung, falls ein Mess-Signal keine eindeutige Triggerung erlaubt. · Die Taste „HELP” öffnet zu jeder aktuellen Einstellung das passende Hilfemenü. ·... -
Seite 9: Referenzsignale, Signalverläufe Und Geräteeinstellungen Speichern Und Aufrufen
F3/Operator /, +, –, x Auswahl der Operation (Math) F3/Window Hanning, Ham- Auswahl der Analysemethode (Fenster-Bewertung), (FFT) ming, Blackman, siehe separate Aufstellung Reactangle F4/Source2 CH1/CH2 Auswahl des zweiten Operanden (Math) F4/Vertical dBVrms/Vrms Auswahl der Maßeinheit für die Anzeige (FFT) FFT-Analysemethoden Methode Eigenschaften Einsatz... -
Seite 10: Speichern
7.3.1 Speichern · Wählen Sie mit der Taste „STORAGE” das Speichermenü an. Die weitere Bedienung erfolgt nun über die Tasten F1 bis F5 sowie den Multifunktions-Einsteller (A). · Wollen Sie Daten auf einem USB-Medium speichern, so schließen Sie dieses an den front- seitigen USB-Port an. -
Seite 11: Signalverlauf Aufrufen (Ref-Funktion)
7.3.2 Signalverlauf aufrufen (REF-Funktion) · Wählen Sie mit der Taste „REF” das Referenz-Menü auf: Taste/Funktion Einstellung Funktionen F1/REFA – Menü für Referenzkurve A aufrufen F2/REFB – Menü für Referenzkurve B aufrufen Menü REFA/B: Taste/Funktion Einstellung Funktionen F1/Source 1-10/200 Auswahl des Speicherplatzes der gewünschten Aufnahme F2/Disk DSO/USB Speichermedium wählen... -
Seite 12: Triggersystem
Zoom-Funktion (Window): · Im Zoom-Bildschirm erscheint oben die originale Signalkurve, darunter die gezoomte Kur- · Mit dem Horizontal-Einsteller „POSITION” können Sie den zu zoomenden Kurventeil anfah- ren. · Mit dem Horizontal-Einsteller „SCALE” können Sie den Zoombereich einstellen. · Die zuvor in der Hauptanzeige eingestellte Zeitablenkung wird im oberen Fenster weiß angezeigt. - Seite 13 Type Edge: Erreicht die Signalflanke den gewählten Triggerpegel, erfolgt das Triggern Taste/Funktion Einstellung Funktionen F1/Type Edge, Pulse, Auswahl des Triggermodes Video F2/Source CH1/CH2 Kanal 1/2 dient als Trigger-Signalquelle Externes Triggersignal dient als Trigger-Signalquelle Ext/5 Teilt das externe Triggersignal durch Fünf, so kann ein höhere Triggerpegel als Signalquelle dienen AC Line Die Netzfrequenz dient als Trigger-Signalquelle...
- Seite 14 F4/Setting 20 ns - 10 ms Einstellwert für die Triggerbedingung mit Multifunktions- Einsteller F5/Next Zur zweiten Menüseite 2. Seite F1/Type Edge, Pulse, Auswahl des Triggermodes Video F2/Polarity Negative/ Triggersignalpolarität Negativ/Positiv Positive F3/Mode Auto Automatisches Triggern Normal Triggern erfolgt nur bei Auftreten der Triggerbedingung Single Einmaliges Triggern nach Auftreten der Triggerbedin- gung...
-
Seite 15: Sampling-System
Arbeit mit der Triggerquelle „Alternate”: Diese Triggerquelle wird eingesetzt, wenn es gilt, zwei Mess-Signale mit unterschiedlichen Frequenzen zu triggern. Setup für Alternate-Betrieb: Taste/Funktion Einstellung Funktionen F1/Type Edge Flankensteuerung F2/Source Alter Wechselweises Triggern durch die Signale an CH1/CH2 F3/Slope Rise auslösende Triggerflanke: Rise - steigend F4/Mode Auto Automatisches Triggern ohne Triggerbedingung... -
Seite 16: Sonstige Einstellungen (Utility)
7.8 Sonstige Einstellungen · Die Auswahl weiterer Einstellungen erfolgt über die Taste „UTILITY”: Taste/Funktion Einstellung Funktionen F1/SelfAdj siehe Kap. 5 Automatische Kalibrierung, siehe Kapitel 5 F3/Recorder siehe Kap. 7.3.3 Recorder für temporäre Speicherung, siehe 7.3.3 F4/Language Engl./Chinese Spracheinstellung F5/Next zur nächsten Menüseite 2. -
Seite 17: Messwertabtastung Per Cursorsteuerung
Sie durch Druck der entsprechenden Taste auswählen können, welcher Wert auf dem zuvor gewählten ständigen Anzeigeplatz erscheinen soll. · Das Blättern durch das Menü erfolgt mit F1 oder F5. 7.10 Messwertabtastung per Cursorsteuerung Das Gerät ermöglicht, über eine Cursorsteuerung die Abtastung der Signalkurve und die An- zeige zeit- und spannungsbezogener Daten. -
Seite 18: Technische Daten
9. Technische Daten Allgemeine Daten Spannungsversorgung: 100-240 V AC, 45-440 Hz Leistungsaufnahme: ca. bis 50 VA Schutzklasse: IP2x, Betrieb in trockenen Innenräumen Netzsicherung: F 1,6 A/250 V Betriebstemperatur: 0 bis +40°C Lagerungstemperatur: -20 bis +60°C Luftfeuchte: +10 bis +30°C: max. 95±5% rH +30 bis +40°C: max. -
Seite 19: Entsorgungshinweise
Automatische Messung: Spitze-Spitze, Amplitude, Max./Min., High/Low, Durchschnitt, RMS, Overshoot, Preshoot, Frequenz, Periode, Anstiegs- und Abstiegszeit, Puls positiv/negativ, Tastverhältnis negativ/positiv, Verzögerung steigend/fallend FFT-Bewertungsfunktion: Hanning, Hamming, Blackman, Reactangle FFT-Funktion: 1024 Sampling Points Lissajous-Anzeige: Phasendifferenz, ±3 Grad 10. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. -
Seite 20: Software
Anhang: Software Im Lieferumfang des Oszilloskops befindet sich eine Kommunikations- und Fernsteuersoft- ware, die die Datenanzeige, Datenaquisition und Fernsteuerung auf einem PC ermöglicht. 1. Hardware-Voraussetzungen Windows-PC mit MS Windows 2000/XP/Vista, 128 MB RAM, optisches Laufwerk, freie Schnitt- stellen (wahlweise): RS 232, USB, LAN (RJ 45) 2. - Seite 21 Vergeben Sie für das Oszilloskop eine Adresse, die noch nicht in Ihrem Netzwerk vergeben ist. Niemals eine Adresse im Netzwerk doppelt vergeben! · Die Adresseingabe erfolgt nach Drücken der entsprechenden Taste F1 bis F4 mit dem Mul- tifunktions-Einsteller. · Speichern Sie die Adresse mit F5 (Save). ·...
-
Seite 22: Software-Bedienung
USB-Verbindung · Für eine USB-Verbindung muss das Oszilloskop über USB angeschlossen und der USB- Treiber installiert sein. · Starten Sie auf dem PC das Programm „DSO” und wählen Sie unter „DEVICE” die Option „USB” aus. · Starten Sie nun die Kommunikation mit dem Oszilloskop über den „On/Off”-Button im Kontrollfeld „RealTime Control”. - Seite 23 Dateioperationen (File Menu) · Sie können die angezeigten Signale auf dem PC aufzeichnen über die Record-Funktion im File-Menü. Die Aufzeichnungssteuerung erfolgt dabei über ein kleines Menü, das unterhalb der Anzeigefläche erscheint. Die Aufzeichnung kann angehalten und ab dem Punkt des Anhaltens später fortgesetzt werden.
- Seite 24 · Die Funktion „Far Control” stellt eine komplette Fernbedien-Oberfläche für die Fernsteue- rung des Oszilloskops für alle Verbindungsarten, auch RS 232, zur Verfügung: · Die Anordnung der Bedienelemente entspricht denen des Oszilloskops. Wenn diese Funk- tion aktiviert ist, ist keine Signaldarstellung und Datenaquisition möglich. Eine Bedienung am Oszilloskop selbst ist weiterhin möglich.
- Seite 25 nach denen die Parameter erfasst werden sollen, z.B., nur, wenn eine bestimmte Signal- spannung überschritten wird, o.ä. Entsprechen die Werte bei der späteren Datenerfassung den Kriterien, erscheint in der Status-Spalte jeweils die Meldung „Pass”, ansonsten die Meldung „Fail”. Bitte beachten! Bei RS 232-Verbindung ist die Funk- tion „Parameter Measurement”...
