Vergeben Sie für das Oszilloskop eine Adresse, die noch nicht in Ihrem Netzwerk vergeben
ist. Niemals eine Adresse im Netzwerk doppelt vergeben!
· Die Adresseingabe erfolgt nach Drücken der entsprechenden Taste F1 bis F4 mit dem Mul-
tifunktions-Einsteller.
· Speichern Sie die Adresse mit F5 (Save).
· Drücken Sie nun F2 und nehmen Sie die Eingabe der Sub-Netzmasken-Adresse wie eben
für die IP-Adresse beschrieben vor. Geben Sie die zuvor am PC ermittelte Sub-Netzmasken-
Adresse ein und speichern Sie diese mit F5.
· Drücken Sie dann F3 und nehmen Sie die Eingabe der Gateway-Adresse wie für die IP-
Adresse beschrieben vor. Geben Sie die zuvor am PC ermittelte Gateway-Adresse ein und
speichern Sie diese mit F5.
· Verlassen Sie das LAN-Menü mit F5 (Return) und schalten Sie das Oszilloskop aus und nach
einigen Sekunden wieder ein.

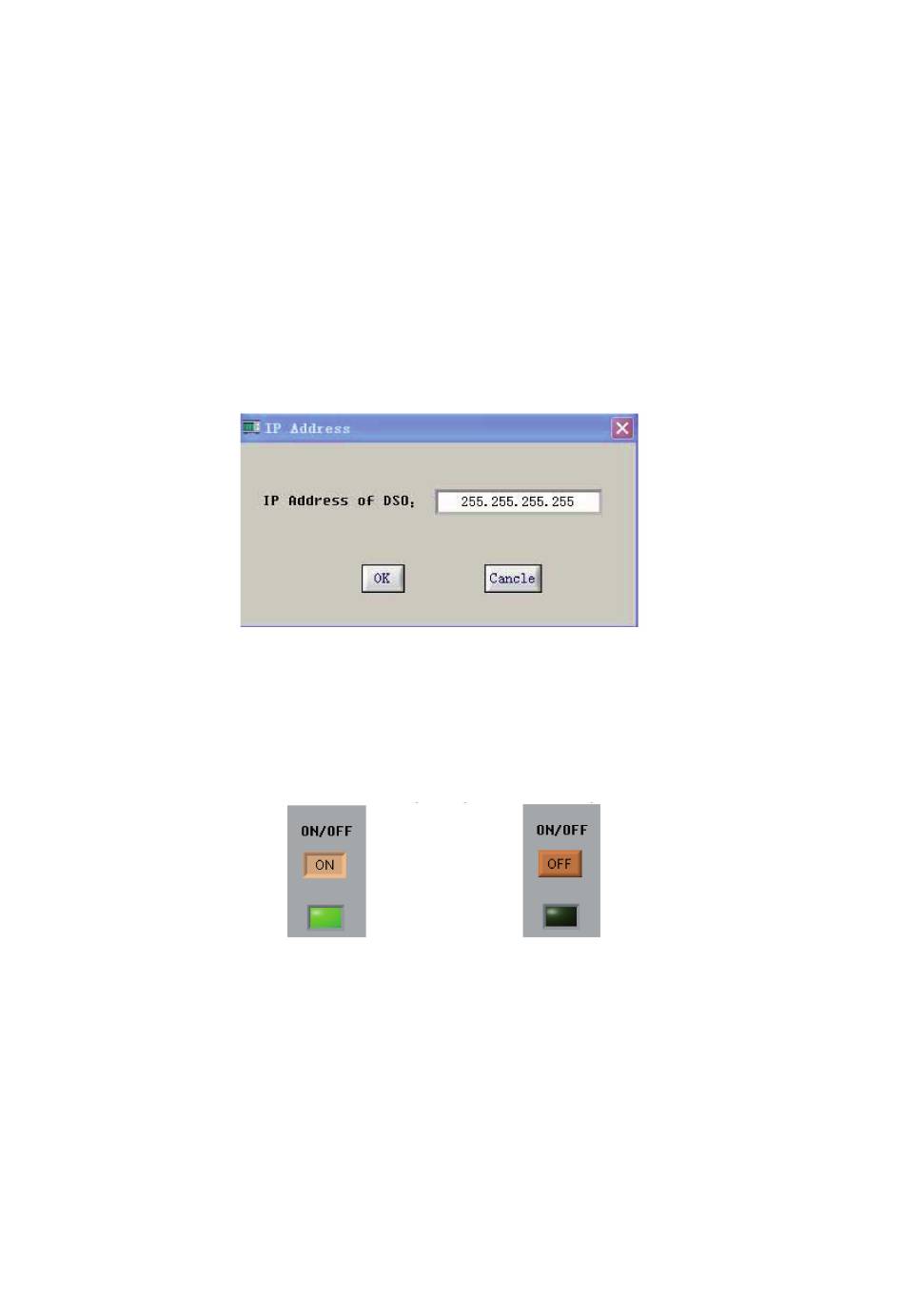

· Starten Sie auf dem PC das Programm „DSO" und wählen Sie unter „DEVICE" die Option
„LAN" aus. Es erscheint das Eingabefenster für die IP-Adresse des Oszilloskopes:
· Geben Sie hier die IP-Adresse des Oszilloskops ein, z. B. 192.168.176.116 und bestätigen
Sie die Eingabe mit OK.
· Starten Sie nun die Kommunikation mit dem Oszilloskop über den „On/Off"-Button im
Kontrollfeld „RealTime Control". Kann diese erfolgreich aufgenommen werden, quittiert
dies das Programm durch Aufleuchten der grünen Indikatorfläche, ansonsten erscheint
eine Fehlermeldung.
RS 232-Verbindung
· Für eine RS 232-Verbindung verbinden Sie Oszilloskop und PC über ein serielles Kabel.
Vergewissern Sie sich über den Gerätemanager von Windows, dass der belegte serielle Port
des Computers aktiv und eingerichtet ist, z. B. COM 1.
· Starten Sie auf dem PC das Programm „DSO" und wählen Sie unter „DEVICE" die Option
„RS232" aus. Es erscheint ein Fenster, indem Sie den am PC belegten COM-Port auswählen
können. Die Übertragungsrate ist fest eingestellt.
· Starten Sie nun die Kommunikation mit dem Oszilloskop über den „On/Off"-Button im
Kontrollfeld „RealTime Control". Kann diese erfolgreich aufgenommen werden, quittiert
dies das Programm durch Aufleuchten der grünen Indikatorfläche, ansonsten erscheint
eine Fehlermeldung.
Verbindung OK
Verbindung unterbrochen
21
