USB-Verbindung
· Für eine USB-Verbindung muss das Oszilloskop über USB angeschlossen und der USB-
Treiber installiert sein.
· Starten Sie auf dem PC das Programm „DSO" und wählen Sie unter „DEVICE" die Option
„USB" aus.
· Starten Sie nun die Kommunikation mit dem Oszilloskop über den „On/Off"-Button im
Kontrollfeld „RealTime Control". Kann diese erfolgreich aufgenommen werden, quittiert
dies das Programm durch Aufleuchten der grünen Indikatorfläche, ansonsten erscheint
eine Fehlermeldung.
3. Software-Bedienung
Bitte beachten!
Da die Software für eine komplette Gerätereihe geschrieben ist, sind je nach Modell nicht alle
Optionen der Software verfügbar!

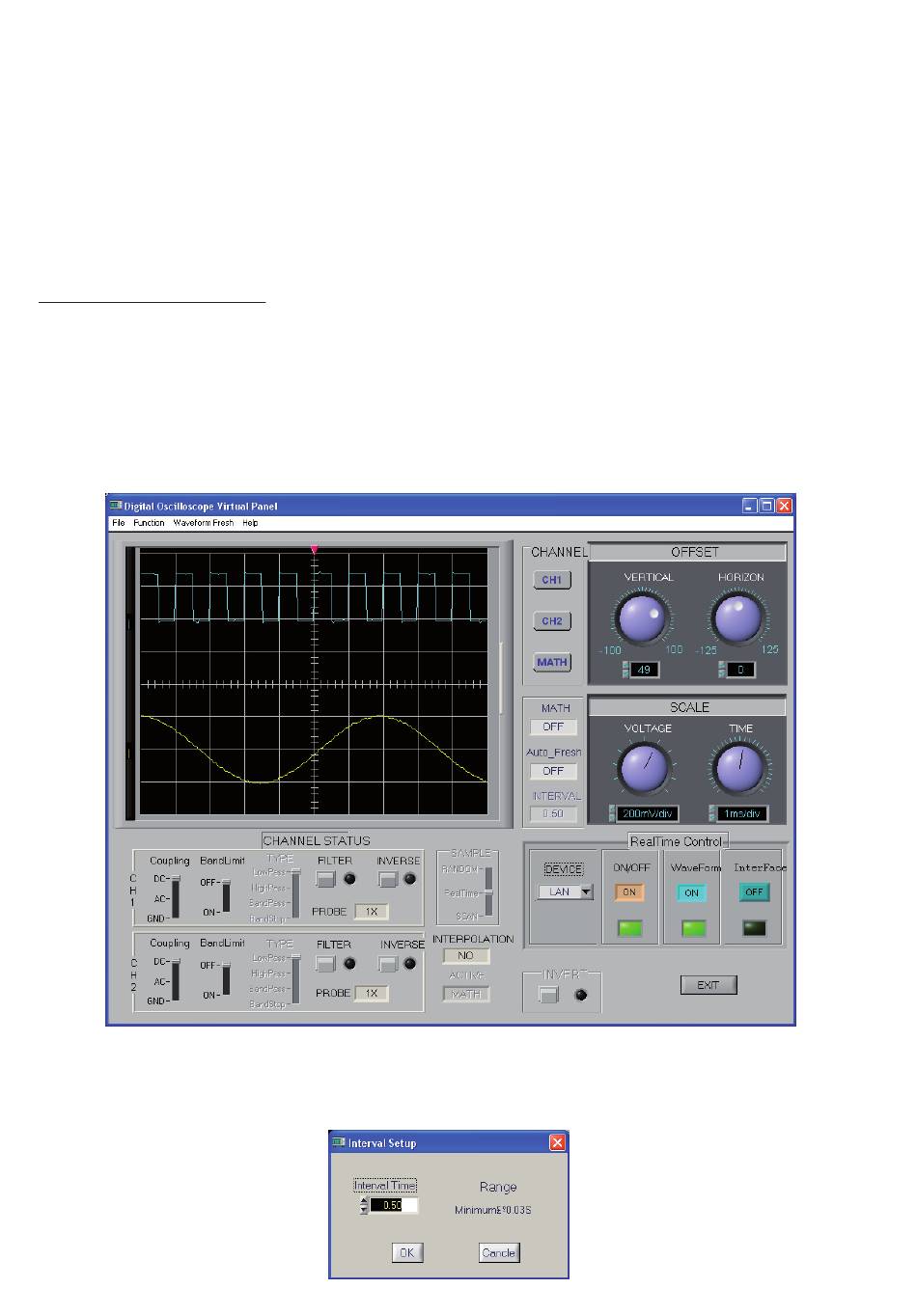

· Nach dem Programmstart des Programms „DSO" erscheint die Anzeigefläche des Pro-
gramms (hier bereits mit aktivierter LAN-Verbindung und Signal):
· Nach aktivierter Verbindung starten Sie die Datenaquisition über den Button „Waveform".
· Die Datenerfassung kann laufend in einem einstellbaren Intervall oder einmalig (Single)
erfolgen. Diese Option finden Sie im Menü unter „Waveform Fresh":
22
Bitte beachten!
Bei RS 232-Verbindung
nur „Single" möglich
